Elektrische installatie
Voor alle types aansluitingen geldt de volgende opmerking:
De afscherming gebeurt met de afschermring van de connector. De voorwaarde voor een juiste afscherming
is dat de desbetreffende connector van metaal is en de afscherming gevlochten is. De afscherming moet
eenzijdig worden geaard.

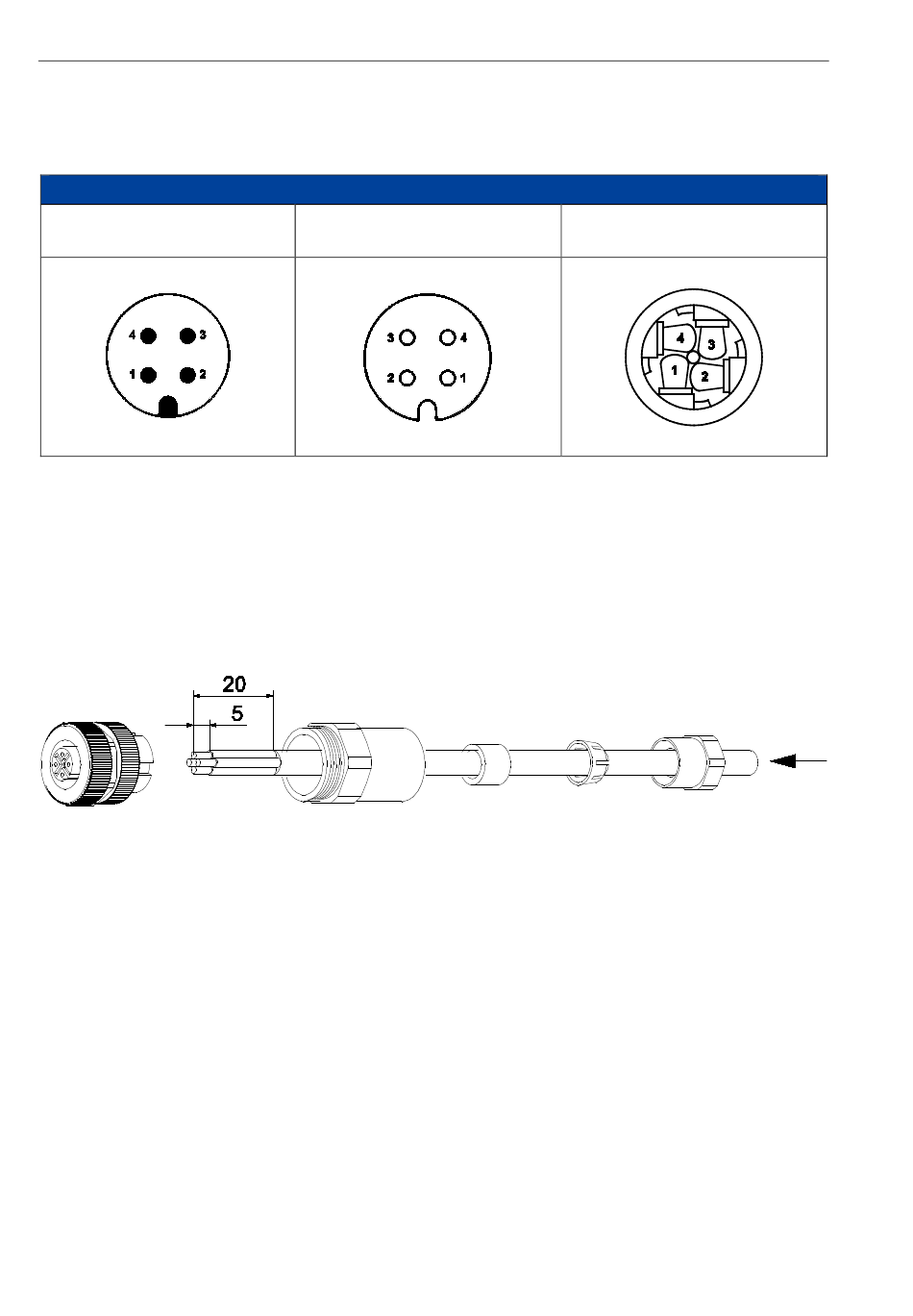

Connector, M12 x 1, 4-polig, A-gecodeerd
Pooldiagram stekker
Aanzicht transmitterzijde
De kabel moet als volgt worden geconfectioneerd:
1.
Schuif de componenten van de connectoren over de kabel heen
2.
Kort de kabelmantel 20 mm in
3.
Kort de draadmantel 5 mm in
4.
Breng de kabel volgens de aansluitingen in de connector in
5.
Zet/draai de componenten van de connector in elkaar
20
Pooldiagram aansluiting
Aanzicht aansluitingszijde
Pooldiagram aansluiting
Aanzicht schroefzijde
METPOINT
SP61 / SP62
®
