BENNING IT 115

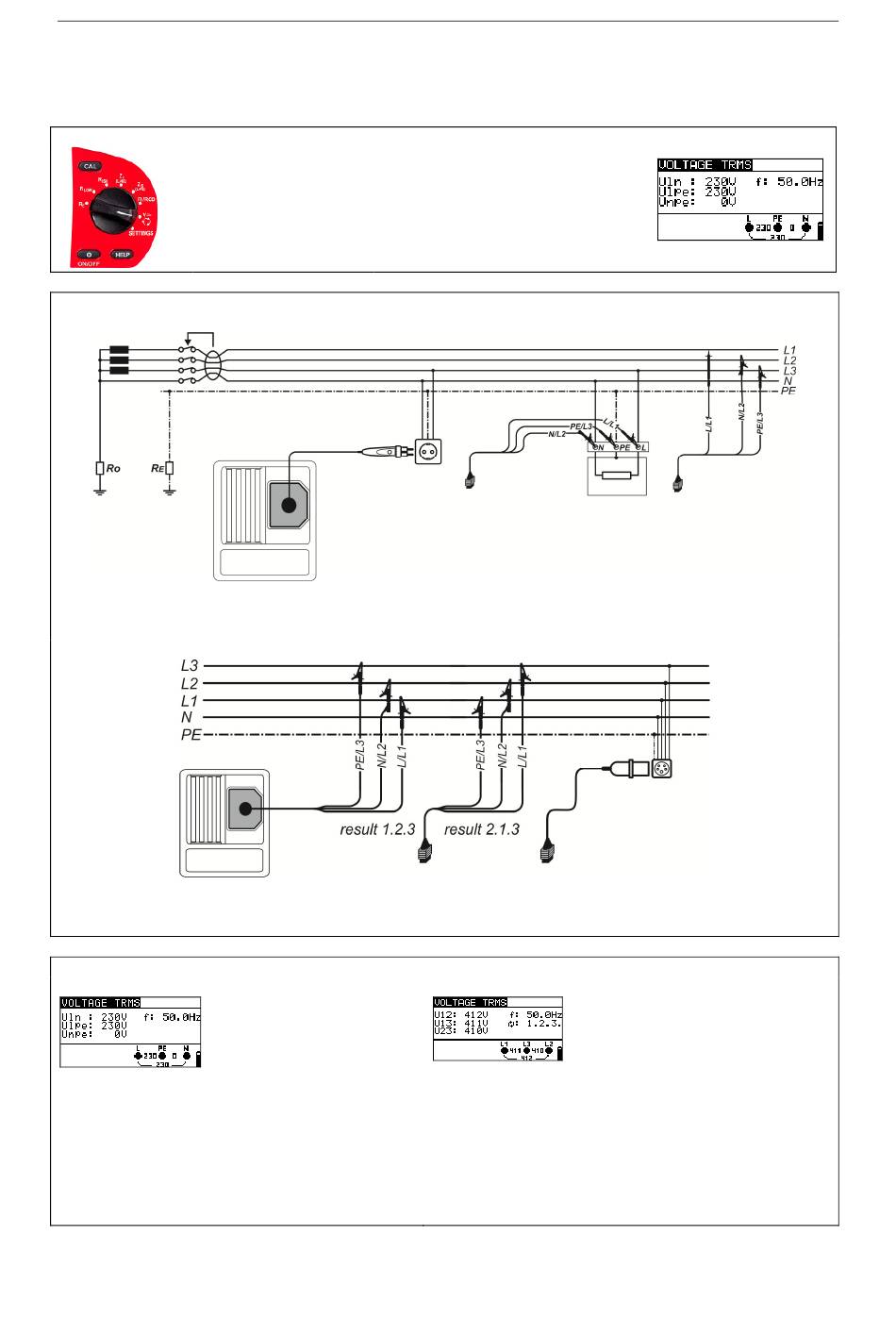

2.2 TRMS-spanning (V AC/DC), frequentie en fasevolgorde (draaiveld)
1. De functie instellen.
V
2. Aansluitschema
Aansluiting van de als optie verkrijgbare Commander-meetstekker (044149) en
Aansluiting van de 3-aderige meetkabel en de als optie verkrijgbare CEE-meetadapter (044148
3. Het meetresultaat wordt op het display weergegeven.
Uln ..... Spanning tussen fase (L) en neutrale
leider (N)
Ulpe ... Spanning tussen fase (L) en aardleider
(PE)
Unpe .. Spanning tussen neutrale (N) en
aardleider (PE)
f .......... Frequentie
de 3-aderige meetkabel
in het driefasesysteem
U12 .... Spanning tussen fase L1 en L2
U13 .... Spanning tussen fase L1 en L3
U23 .... Spanning tussen fase L2 en L3
1.2.3 ... Draaiveldrichting rechtsom: OK
3.2.1 ... Draaiveldrichting linksom: niet OK
f .......... Frequentie
- 14 -
