Installatie- en gebruiksaanwijzing

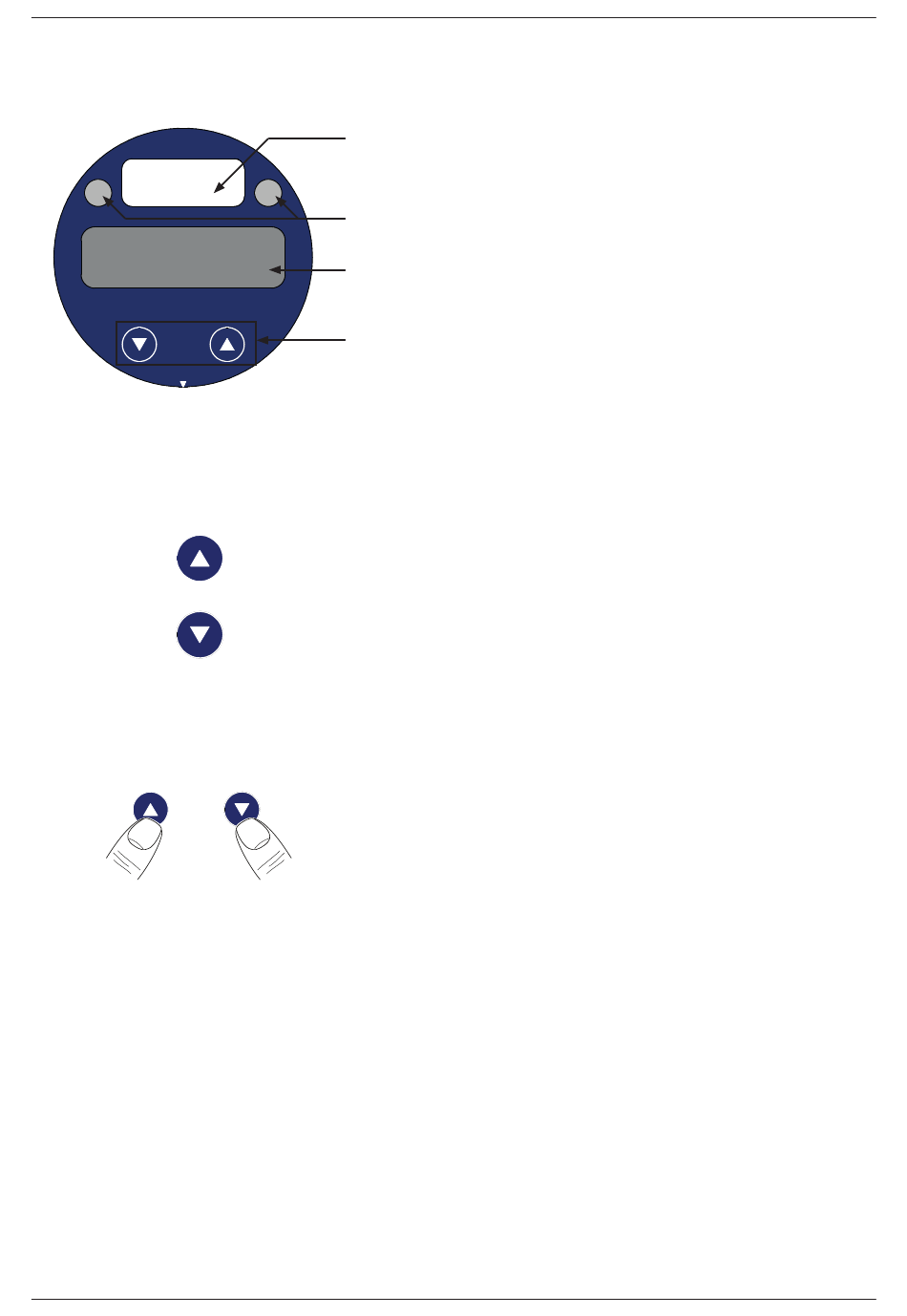

2.7. Bedienings- en displayelementen
De weergave van de meetwaarde en de configuratie zijn menugestuurd via een 4-cijferig 7-segmentendisplay.
SP 1
2.8. Menubediening
Het menu wordt bediend met de minidruktoetsen. Alle doorgevoerde instellingen worden bewaard in een EEPROM
en blijven daardoor ook behouden wanneer de stroomvoorziening uitvalt.
De snelheid waarmee de weergegeven waarde wordt doorgelopen, kan worden verhoogd door de betreffende
minidruktoets ingedrukt te houden (> 5 s).
+
De instellingen worden toegepast nadat de invoer is bevestigd en het menu is verlaten.
10
ruimte voor eenhedenetiket
SP 2
LED voor schakeluitgang SP1 + SP2
4-cijferig 7-segmenten LED-display
minidruktoetsen
•
Menu >>▲<< omhoog
•
Aangegeven waarde verhogen
•
Menu >>▼<< omlaag
•
Aangegeven waarde verlagen
•
Bevestiging van de ingestelde waarde
•
Wisselen tussen configuratie- en weergavemodus
•
Openen van het gekozen menu
NL
METPOINT
UD02
®
