6.5 Netimpedantie en verwachte kortsluitstroom
Netimpedantie wordt gemeten in een lus bestaande uit netspanningsbron en
lijnbedrading (L en N). De test wordt uitgevoerd volgens de eisen van de
standaard EN 61557-3.

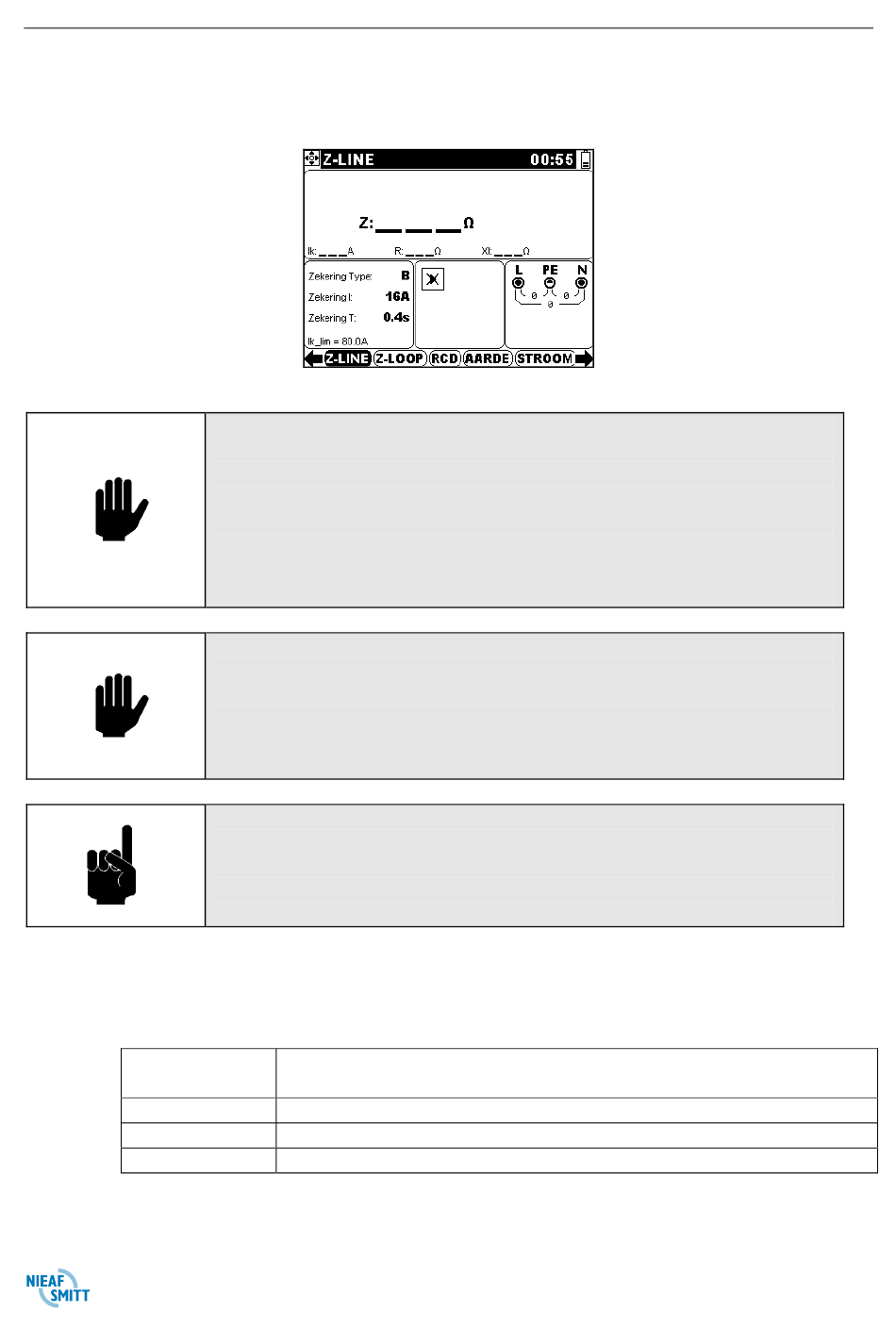

Figuur 47 Netimpedantie
Zie § 5.2.1 - Standaardtesten voor de toetsenfuncties.
Testparameters voor meting Netimpedantie
ZEKERING
type
ZEKERING I
ZEKERING T
I
_lim
K
* --- Betekent dat geen zekering is geselecteerd
Zie Bijlage 4 Zekeringtabel voor zekeringgegevens.
Meting van ZLine-Line terwijl de testleidingen van het
instrument PE en N met elkaar verbonden zijn geeft een
waarschuwing voor een gevaarlijke PE-spanning als de knop
TEST wordt aangeraakt, maar de meting kan wel gestart
Gespecificeerde nauwkeurigheid van de geteste parameters
is alleen geldig als de netspanning tijdens de meting stabiel
is en geen andere bedieningscircuits parallel zijn verbonden
L en N testterminals worden automatisch omgedraaid
volgens de gedetecteerde terminalspanning.
Selectie van type zekering [---, NV, Gg, B, C, K, D] *
Nominale aanspreekstroom van geselecteerde zekering
Maximale aanspreektijd van geselecteerde zekering
Minimale kortsluitstroom voor geselecteerde beveiliging.
Het uitvoeren van testen met de Instaltest AT
LET OP:
worden.
LET OP:
TIP:
