Montage

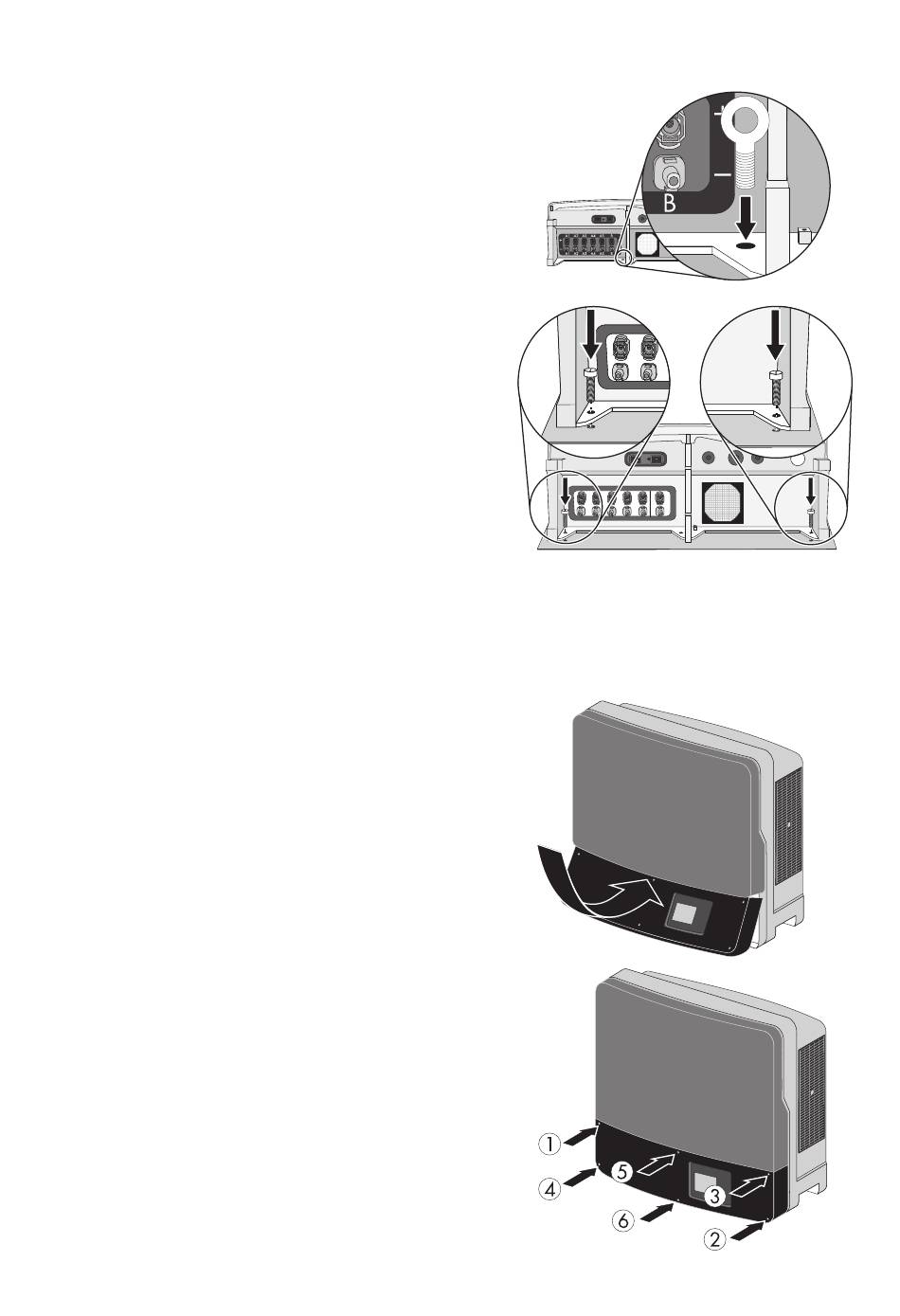

7. Draai de meegeleverde oogschroeven in de
daarvoor bestemde gaten om ervoor te zorgen dat
de omvormer niet uitgelicht kan worden.
Draai de schroeven niet te vast aan.
8. Bevestig de behuizing aan de wandsteun door de
twee meegeleverde cilinderschroeven M5x10 aan
de onderkant van de behuizing vast te draaien
(zie hoofdstuk 14 "Technische gegevens"
(Pagina 101) voor het aandraaimoment).
9. Controleer of de omvormer goed vastzit.
☑ De omvormer is stevig aan de wand gemonteerd.
Als de omvormer niet direct aangesloten wordt, moet de onderste deksel weer teruggeplaatst
worden:
– Steek de onderste deksel schuin in de behuizing
en klap hem naar onder. De tegen verlies
beveiligde schroeven moeten daarbij uitsteken.
– Draai de zes schroeven eerst licht en vervolgens
in de rechts afgebeelde volgorde stevig aan
(zie hoofdstuk 14 "Technische gegevens"
(Pagina 101) voor het aandraaimoment).
