Bedieningshandleiding
Veiligheidsvergrendeling
1.7 Uitsluiting van aansprakelijkheid
Wij zijn niet aansprakelijk voor schade en bedrijfsstoringen die
voortvloeien uit montagefouten of het niet naleven van deze
bedieningshandleiding. Voor schade die ontstaat vanwege het gebruik
van reserveonderdelen of toebehoren, die niet door de fabrikant
toegelaten zijn, is iedere vorm van aansprakelijkheid van de fabrikant
uitgesloten.
Om veiligheidsredenen is het eigenhandig herstellen, ombouwen
of veranderen van het component uitdrukkelijk verboden. Iedere
eigenmachtig uitgevoerde reparatie, ombouw of verandering is uit
veiligheidsoogpunt niet toegestaan, en ontslaat in voorkomend geval
de fabrikant van elke aansprakelijkheid en/of daaruit voortvloeiende
schade.
2. Productbeschrijving
2.1 Bestelsleutel
Deze bedieningshandleiding geldt voor de volgende types:
AZM 170➀-➁Z➂K➃-➄-➅-024
Nr.
Optie
Beschrijving
SK
Schroefaansluitklemmen
➀
ST
Stekker M12 x 1
12 / 11
Magneet 1NO 1NC / Bediensleutel 1NO 1NC
➁
12 / 02
Magneet 1NO 2NC / Bediensleutel 2NC
12 / 00
Magneet 1NO 2NC / Bediensleutel –
11 / 11
Magneet 1NO 1NC / Bediensleutel 1NO 1NC
11 / 02
Magneet 1NO 1NC / Bediensleutel 2NC
02 / 10
Magneet 2 NC / Bediensleutel: 1 NO
02 / 01
Magneet 2 NC / Bediensleutel: 1 NC
Arrêteerkracht 5 N
➂
R
Arrêteerkracht 30 N
Ruststroomprincipe
➃
A
Arbeidsstroomprincipe
1637
vergulde contacten
➄
2197
Hulpontgrendeling voor ruststroomprincipe
➅
2405
Paniekontgrendeling
Alleen bij een correcte uitvoering van de montage, zoals in
deze handleiding beschreven, blijft de veiligheidsfunctie en
dus de conformiteit met de Machinerichtlijn behouden.
2.2 Speciale versies
Voor speciale versies die niet in de typesleutel onder 2.1 vermeld
worden, gelden de vermeldingen hiervoor en hierna, voor zover zij
overeenstemmen met de serieversies.
2.3 Bestemming en gebruik
Door samenwerking AZM 170 met het besturingstechnische gedeelte
van de machine garandeert de veiligheidsvergrendeling dat een
bewegende beschermvoorziening niet geopend kan worden, totdat de
gevaarlijke toestanden beeïndigd zijn.
De veiligheidsschakelcomponenten zijn volgens
ISO 14119 als type 2 schakelaars geclassificeerd.
Omdat bij spanningsuitval of het bedienen van de
hoofdschakelaar de beschermvoorziening onmiddellijk
geopend kan worden, mogen de veiligheidsvergrendelingen
met arbeidsstroomprincipe alleen in uitzonderlijke gevallen
na precieze inschatting van het ongevallenrisico gebruikt
worden.
2
hulpontgrendeling
Een hulpontgrendeling is voorhanden als montagehulp en in geval
van stroomstoring bij ruststroomprincipe. Het ontgrendel gebeurt door
de driekantsleutel 180° te draaien. Hierbij moet vermeden worden dat
inklemming optreedt door externe invloeden op de bediensleutel. De
normale vergrendelfunctie wordt pas hersteld nadat de driekantsleutel
in zijn uitgangspositie teruggedraaid is. Na de inbedrijfname moet
de meegeleverde stop geplaatst worden ter beveiliging van de
hulpontgrendeling.
Driekantsleutel TK-M5 (101100887) als toebehoren verkrijgbaar.

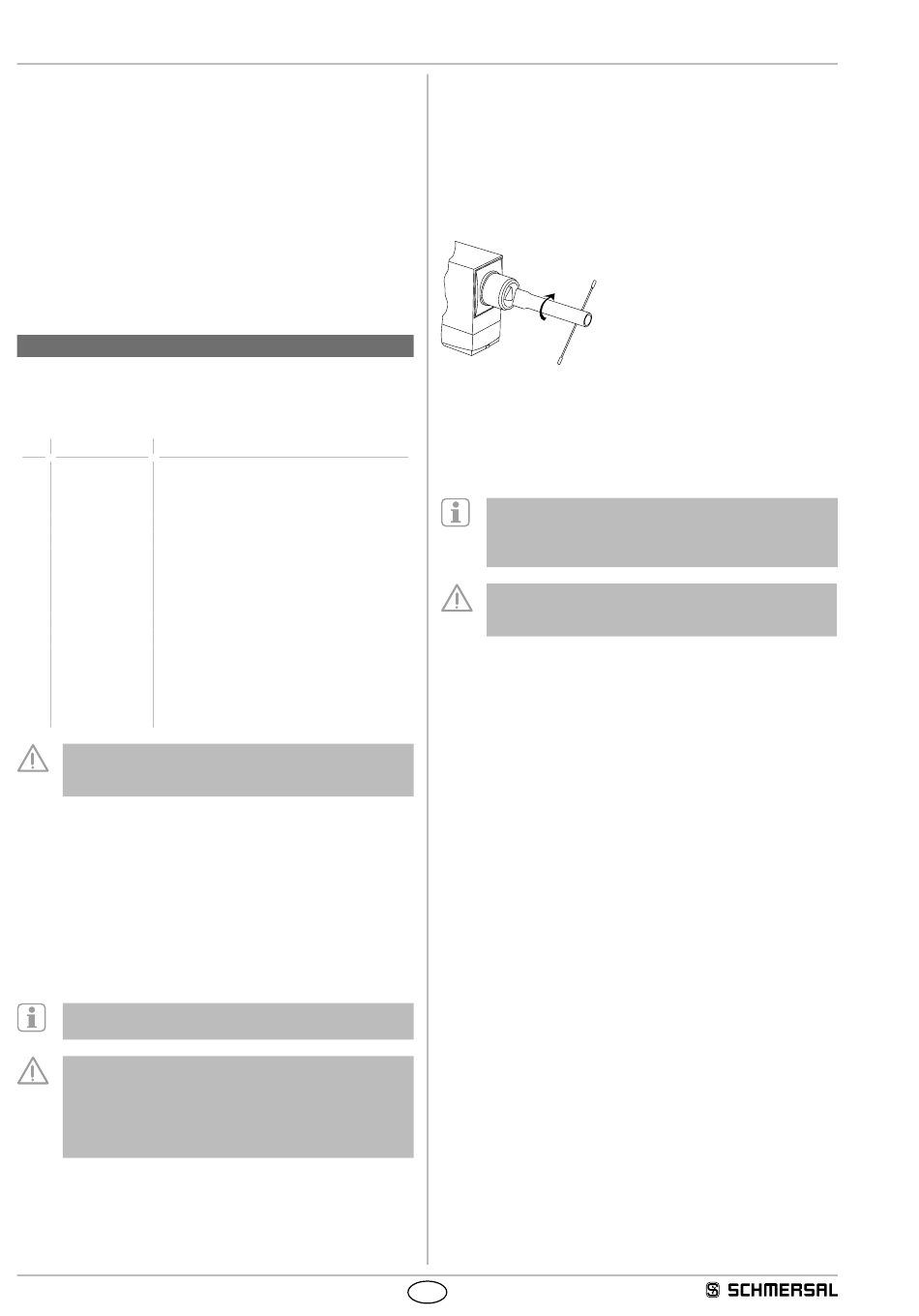

Paniekontgrendeling (optineel)
Inbouw en bediening uitsluitend in de gevarenzone.
Draai de rode hendel in de richting van de pijl tot aan de aanslag
voor een paniekontgrendeling. Hierbij moet vermeden worden dat
inklemming optreedt door externe invloeden op de bediensleutel.
De gebruiker moet het veiligheidscircuit evalueren,
ontwerpen en opbouwen volgens de van toepassing
zijnde normen en afhankelijk van het vereiste
veiligheidsniveau.
Het volledige concept van de besturing, waarin de
veiligheidscomponent geïntegreerd wordt, moet gevalideerd
worden volgens de relevante normen.
NL
AZM 170-../..
