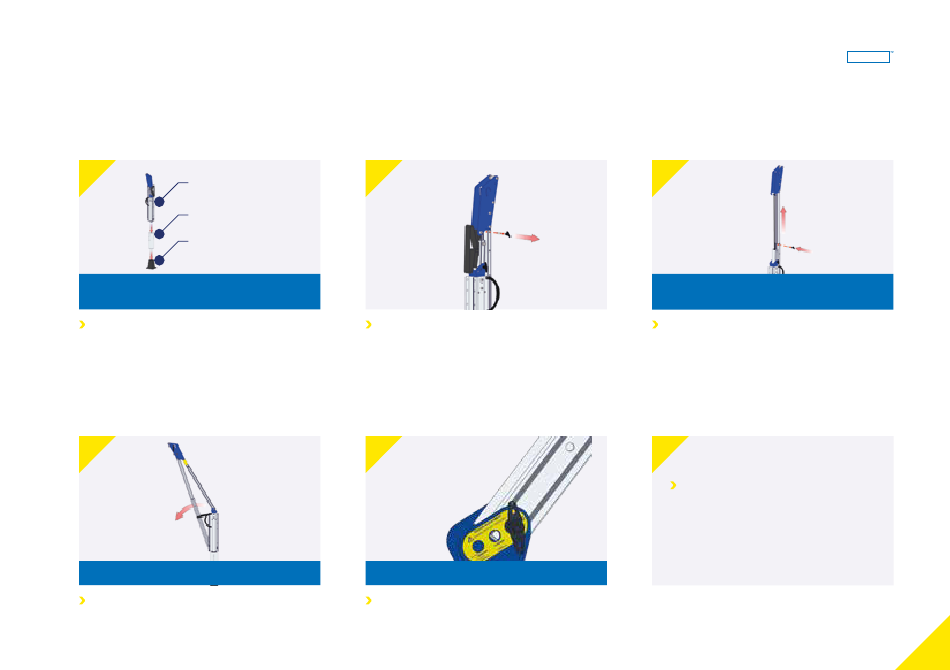

Montage van de PORTA DAVIT QUANTUM - Type S (alleen beugel)
1
PORTA DAVIT QUANTUM
Sokverlenging (optioneel)
Sok (Bovenmontage
weergegeven)
Bovenmontage weergegeven. Als u een sokverlengstuk
gebruikt, installeert u dat dan eerst. Mogelijk hebt u een
ladder nodig.
Steek de PORTA DAVIT QUANTUM in de sok, zoals
afgebeeld
4
Volg voor demontage stap 1 t/m 4 in omgekeerde volgorde.
Maak de bevestigingsband van de giek los en
draai de gemonteerde giek naar buiten
2
Verwijder de pen uit de telescopische arm

De werkstraal aanpassen

5
Zorg ervoor dat de afstelpen voor de werkstraal vóór gebruik
volledig is aangebracht.
De operator kan de meest geschikte werkstraal
voor gebruik kiezen door de pen in de
verstelplaat te steken
PORTADAVIT
3
De gaten in het onderste en bovenste deel van de giek
moeten op één lijn liggen.
Voorzichtig: Vingers kunnen bekneld raken
Verleng de giek en breng de pen weer aan
6
De sticker geeft de waarden voor de
werkstraal aan, waarbij de bovenste
waarde de positie van de buitenste
beugel aangeeft en de onderste waarde
de positie van de binnenste beugel
QUANTUM
