Stap 4: Plaats zekering
Plaats geschikte zekering in elke zekeringhouder (zekeringen en zekeringhouders niet meegeleverd).
Stap 5: Bevestig dat de laadregelaar is ingeschakeld
Wanneer de accuvoeding is ingeschakeld en de laadregelaar opstart, zullen de acculaadtoestand-LED's op de laadregelaar
gaan branden. Als de laadregelaar niet opstart of als de acculaadtoestand-LED's knipperen of niet branden, raadpleeg
dan het hoofdstuk Probleemoplossing.
Stap 6: Afstandsdisplay aansluiten (RM-DUO-PRO™, optioneel)
Sluit het ene uiteinde van de 10m RJ45-kabel (meegeleverd met het afstandsdisplay) aan op de laadregelaar en het andere
uiteinde op het afstandsdisplay.
Meestal wordt het afstandsdisplay op een zichtbare plaats in de caravan, cabine, enz. geplaatst waar het gemakkelijk is
om de laadregelaar te programmeren en de systeemstatus te controleren.
-
+
3
150mm (max.)
1
+
3
150mm (max.)
1

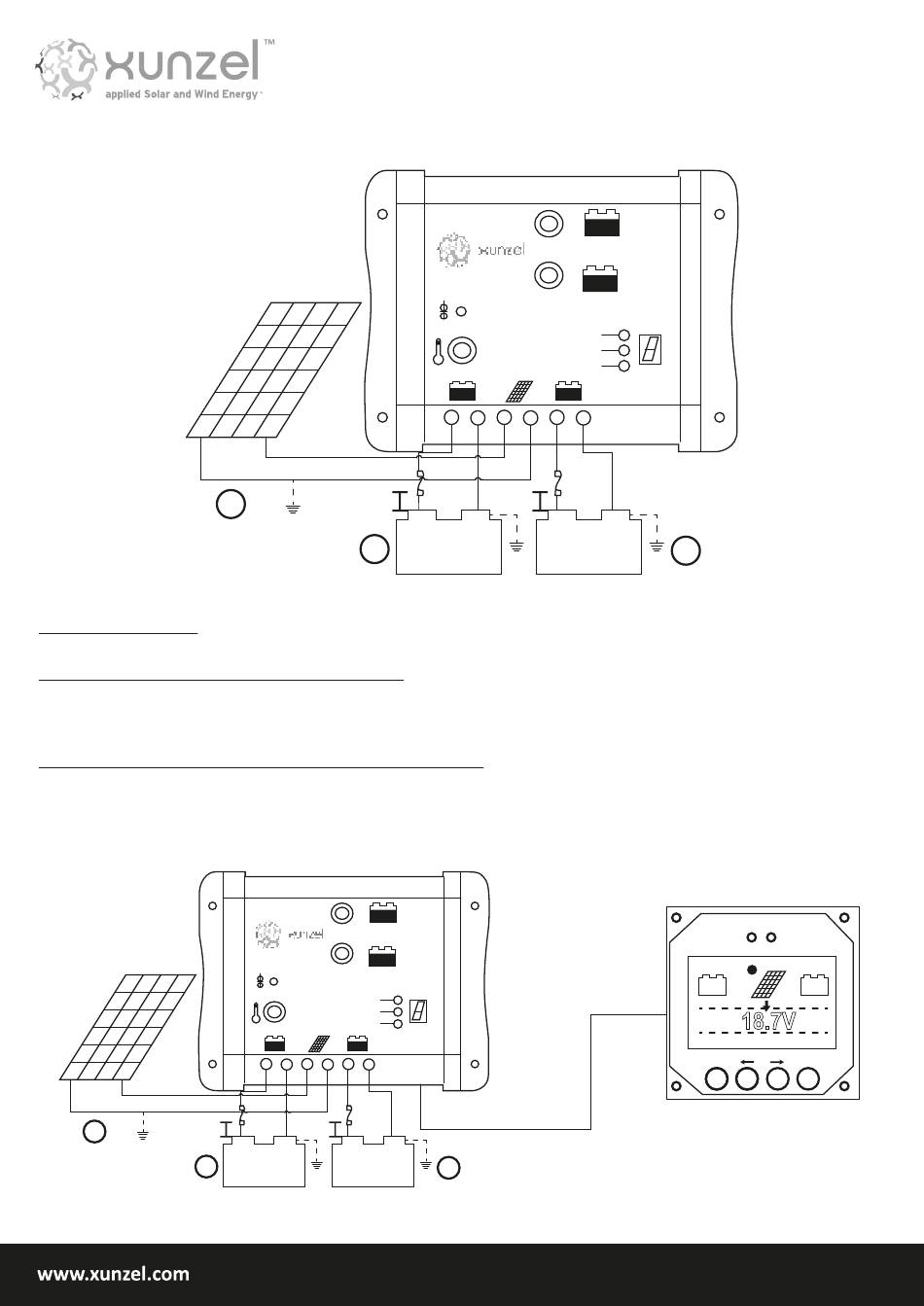

Figuur 5: Bedrading van het hele systeem
1
2
Accutype
Laadprioriteit P
WM-schakelfrequentie (Hz)
Afstandsdisplay
+
1
-
+
-
+
2
-
+
-
+
-
+
-
150mm (max.)
+
-
+
-
1
2
Figuur 6: Aansluiten afstandsdisplay
Accutype
Laadprioriteit
PWM-schakelfrequentie (Hz)
1
2
+
-
+
-
+
-
+
-
+
-
+
150mm (max.)
+
-
+
1
2
Verbindingskabel
RJ45 – 10m
2
8
1
2
Afstandsdisplay
-
-
2
1
RM-DUO-PRO™
2
