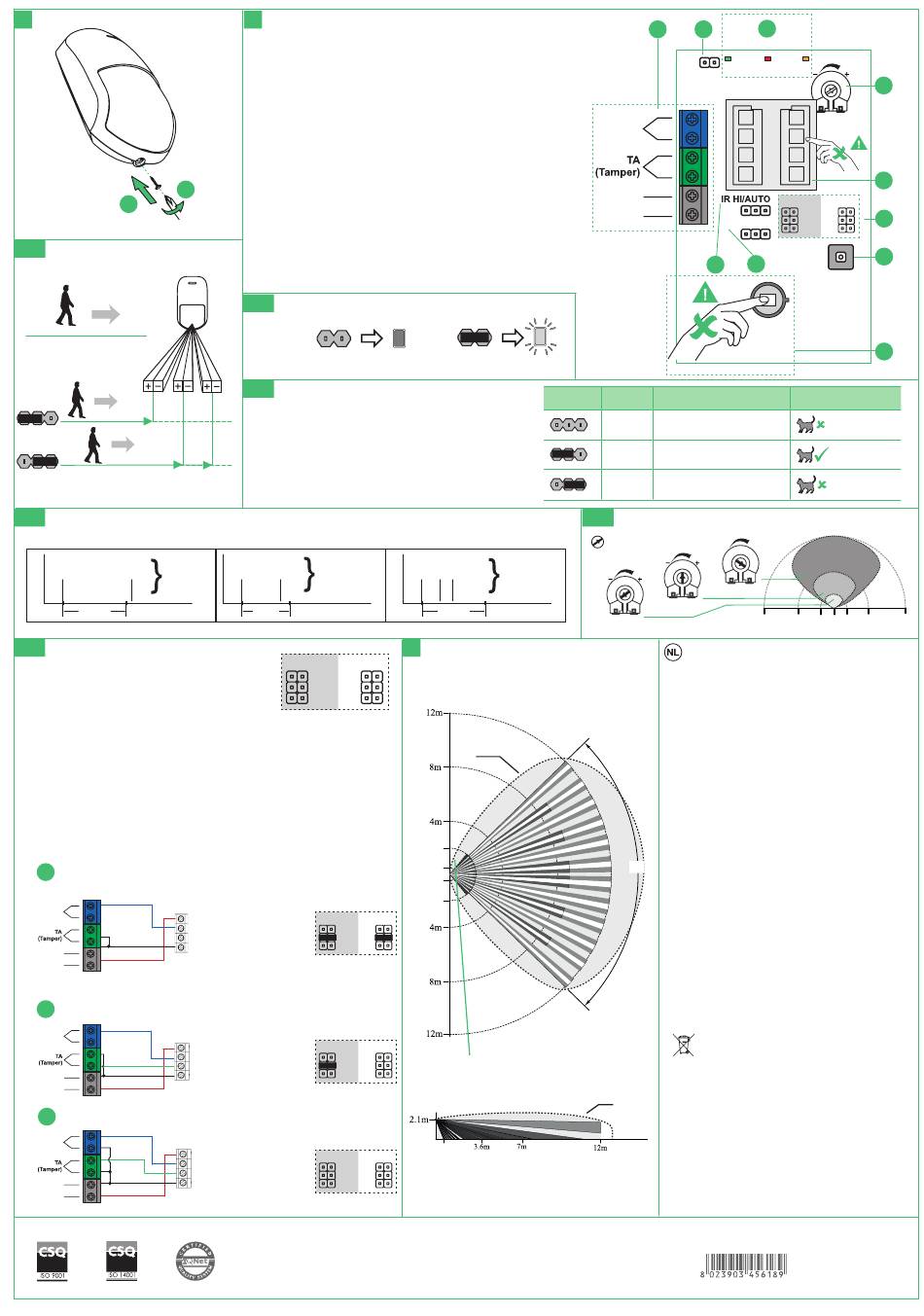

9
2
1
10.1
Instellingen IR
0.3 - 3 m/s
1
2
HI
Auto
HI
Auto
(standaard)
10.4
Triple Knock Alarm bedrijfsmodus
Alarm
Alarm
MW
MW
NO
ALARM
tijd
10 sec
10.6
Ingebouwde EOL-weerstanden
Let op: De relais TA (Tamper) en AL (Alarm) zijn van het
type NC.
Voor de realisatie zijn geen aansluitingen van het type
NO mogelijk.
Als de EOL-bedrading niet wordt niet gebruikt.
Om een waarde op ON te zetten, plaats een jumper op de betreffende klemmen.
Om een waarde op OFF te zetten, verwijder de jumper (indien ingesteld).
De ingebouwde weerstanden zijn volledig compatibel met de aansluitschema's
voor enkele en dubbele zone-aansluiting van de brandmeldcentrales van Comelit.
Het gebruikte weerstandswaardenbereik geldt ook voor de meeste installaties met
inbraakalarmcentrales van andere merken.
INDT wordt geleverd met standaard ingestelde 1K8 jumpers op de klemmen,
overeenkomend met het aansluitschema methode 2. De overeenstemming van de
overige aansluitmethodes is als volgt:
DEOL (default) - tamper
Aanbevolen koppelingen
1
2EOL (dubbele End-Of-Line weerstanden)
(standaard)
AL1
AL
AL2
(Alarm)
V+ AUX
V+ AUX
TA1
I1 (dubbele balans / alarm)
I1
TA2
I2
I2
V-
V-
GND
+12V
Singolo bilanciamento - tamper
Alternatieve links
2
E.O.L. (enkelvoudige balans) + NC SABOTAGE
AL1
AL
(Alarm)
AL2
TA1
TA2
Doppio normalmente chiuso - tamper
GND
+12V
3
Doppio contatto normalmente chiuso, senza ponticelli E.O.L.
AL1
AL
(Alarm)
AL2
TA1
TA2
GND
+12V
C E R T I F I E D M A N A G E M E N T S Y S T E M S
10
PCB-elementen
1. Klemmen voor aansluiting op de centrale.
2. Led in-/uitschakelklemmen - zie 10.2
3. Led-indicators: MW-sensor (groen), Alarmindicatie (rood), PIR-
sensor (geel).
4. Instelling van het MW-bereik: min. 5 m - max tot 15 m. Gebruik
een kleine platte schroevendraaier om in te stellen: draai
rechtsom voor het verhogen of linksom voor het verlagen van
het MW dekkingsbereik voor alarmactivering - zie 10.5
5. Tamper (TA) en Alarm (AL) EOL-weerstandsklemmen voor het
selecteren van de EOL-weerstandswaarde die wordt gebruikt
voor de bedradingen - zie 10.6. Klaar voor gebruik met de
Comelit centrales.
6. IR HI/AUTO-klemmen - zie 10.1.
7. AND/OR/x3-klemmen voor het instellen van de alarm
bedrijfsmodus - zie 10.3 en 10.4.
8. Tamper-schakelaar voor de beveiliging van de kap.
9. IR-sensor Niet aanraken!
10. MW-module. Niet aanraken!
10.2
LED-indicatie
OFF
LED
10.3
3
Instellingen alarmfunctie
(OR- en x3-modi niet gecertificeerd)
Gebruik deze aansluitingen om de PIR- en MW-
bedrijfsmodus te selecteren:
Alarm
Alarm
MW
PIR
ALARM
+
tijd
6 sec
TA E.O.L.
AL E.O.L.
2K7
2K7
1K8
1K8
1K
1K
Centraal COMELIT
TA E.O.L.
AL E.O.L.
2K7
2K7
1K8
1K8
1K
1K
Centraal COMELIT
TA E.O.L.
AL E.O.L.
V+ AUX
V+ AUX
I1 (ENKEL BALANS / alarm)
2K7
I1
2K7
24H
I2 (NC /sabotage)
1K8
1K8
1K
1K
V-
V-
Centraal COMELIT
V+ AUX
V+ AUX
TA E.O.L.
AL E.O.L.
I1
I1 (NC / alarm)
2K7
2K7
24H
I2 (NC / sabotage)
1K8
1K8
V-
V-
1K
1K
ON
LED
(standaard)
Alarmen MW
1
2 3
ALARM
tijd
10 sec
11
Dekkingsdiagram
MW
1.5m
0.5m
0.5m
1.5m
Gebied
anti-verbrijzeling
0.5m
w w w . c o m e l i t g r o u p . c o m
Via Don Arrigoni, 5 - 24020 Rovetta (BG) - Italy
1
2
LED
MW
1
AL
2
(Alarm)
1
2
GND
+12V
AND/OR/x3
6
Instelling
Modus
Beschrijving
PIR = ALARM;
OR
MW = ALARM
AND
PIR + MW = ALARM
x3
Triple knock - zie item 10.4
10.5
Instelling MW-gevoeligheidsbereik
(standaard)
tot 12m
tot 6m
tot 2,5m
Waarschuwingen
• Dit product van Comelit is ontworpen en ontwikkeld om
te worden gebruikt bij de realisatie van veiligheids- en
huisautomatiseringssystemen in woningen, winkels, bedrijven en
openbare gebouwen of in openbare ruimtes.
• Alle activiteiten die te maken hebben met de installatie van de Comelit
producten moeten zijn uitgevoerd door gekwalificeerd technisch
personeel, volgens de aanwijzingen in de handleidingen/instructies
van de betreffende producten. Het product moet naar behoren en
vakkundig worden geïnstalleerd.
• Sluit de stroomtoevoer af voordat u onderhoudswerkzaamheden
uitvoert.
• Gebruik kabels met een geschikte doorsnede, afhankelijk van de
afstanden, volgens de aanwijzingen in de handleiding van de installatie.
• Het is raadzaam om de kabels voor de installatie niet in dezelfde leiding
te plaatsen als die waar de vermogenskabels (230V of hoger) doorheen
lopen.
• Voor een veilig gebruik van de Comelit producten is het noodzakelijk:
de aanwijzingen en instructies in de handleidingen zorgvuldig op te
volgen; ervoor te zorgen dat de installatie die met de Comelit-producten
is gerealiseerd niet is gesaboteerd / beschadigd.
90°
• De Comelit producten hebben geen onderhoud nodig met uitzondering
van de normale schoonmaakwerkzaamheden, welke moeten worden
uitgevoerd zoals is aangegeven in de handleidingen/instructies.
Eventuele reparaties moeten worden uitgevoerd: in geval van de
producten uitsluitend door Comelit Group S.p.A., in geval van de
installatie, door gekwalificeerd technisch personeel. Gebruik voor het
schoonmaken geen alcohol of agressieve middelen.
• Comelit Group S.p.A. is op geen enkele wijze verantwoordelijkheid
voor andere toepassingen dan het beoogde gebruik en het niet in acht
nemen van de aanwijzingen en waarschuwingen in deze handleiding/
instructies. Comelit Group S.p.A. behoudt zich het recht voor om op
elk moment, zonder waarschuwing vooraf, wijzigingen aan te brengen
in deze handleiding/instructies
• De fabrikant, Comelit Group S.p.A., verklaart dat deze apparatuur
voldoet aan de toepasselijke Richtlijnen. De volledige tekst van de
EU-conformiteitsverklaring is beschikbaar op de webpagina van het
product.
•
Op grond van art. 26 van het Wetsbesluit van 14 maart 2014, nr.
49 "Tenuitvoerlegging van de Richtlijn 2012/19/EU betreffende
afgedankte elektrische en elektronische apparatuur (AEEA)". Het
symbool van de doorgekruiste vuilnisbak op de apparatuur of op de
verpakking geeft aan dat het product aan het einde van zijn levensduur
gescheiden van het restafval moet worden ingezameld. De gebruiker
dient daarom de afgedankte apparatuur naar de speciale gemeentelijke
MW
centra voor gescheiden inzameling van elektrotechnisch en elektronisch
afval te brengen. In plaats van de apparatuur zelf af te voeren, kan het
het ook worden ingeleverd bij het verkooppunt tijdens de aanschaf van
een nieuw exemplaar van een soortgelijk type. Bij elektronicawinkels
met een verkoopoppervlak van minimaal 400 m² is het ook mogelijk om,
zonder aankoopverplichting, afgedankte elektronische producten
kleiner dan 25 cm gratis in te leveren. De correcte gescheiden inzameling
van afgedankte elektronische apparatuur voor recycling, behandeling en
milieuvriendelijke verwijdering, helpt mogelijke negatieve gevolgen voor
het milieu en de gezondheid te voorkomen en bevordert het hergebruik
en/of de recycling van de materialen waaruit de apparatuur is
opgebouwd.
3
PIR
ALARM
4
MW
10
TA E.O.L.
AL E.O.L.
2K7
2K7
5
1K8
1K8
1K
1K
8
7
9
Opmerking
(tot 15 kg)
12m
6m 2,5m 0m
2,5m
6m
12m
1° Edizione 05/2023
cod. 2G40003044
