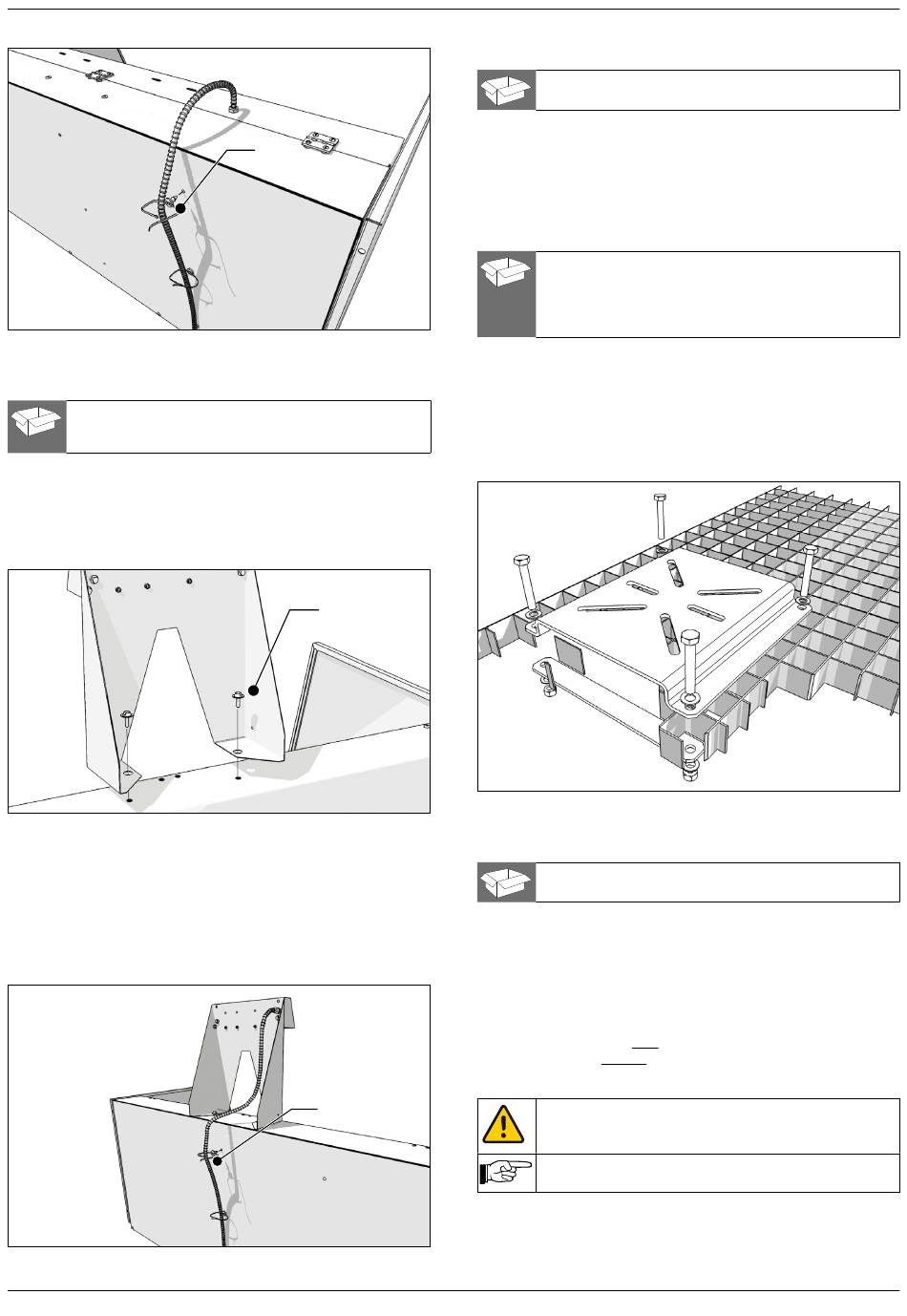

Fig. 4.18
Montage van de kabel
4.4.7
Bewegingssensor
□
Automatische start/stop 2,3 m kabel en stekker
□
Bouten M6 (2)
□
Tie-wrap (3)
Installeer de bewegingssensor als volgt.
Fig. 4.19
•
Bevestig de bewegingssensor met de 2 bouten (A) aan de
bovenkant van het achterafzuigpaneel.
Fig. 4.19
Montage van de bewegingssensor
Fig. 4.20
•
Breng de kabel langs de achterkant van de afzuigtafel naar
beneden.
•
Bevestig de kabel aan het achterafzuigpaneel met de 3
tie-wraps (B).
•
Sluit de kabel aan (zie Fig. 2.3A).
Fig. 4.20
Montage van de kabel
0507060400/051222/P DraftMax Basic | DraftMax Ultra
B (x3)
A (x2)
B (x3)
4.4.8
Laskabelsensor
□
Klem met 2,3 m kabel en stekker
□
Tie-wrap (3)
Installeer de laskabelsensor als volgt.
•
Sluit de kabel aan (zie Fig. 2.3A).
4.4.9
Montageplaat voor bankschroef
De montageplaat voor bankschroef kan uitsluitend op het
standaard werkrooster worden gemonteerd.
□
Montageplaat
□
Strip (2)
□
Bout M6 (4)
□
Moer M6 (4)
□
Sluitring (8)
Installeer de montageplaat als volgt.
Fig. 4.21
•
Bepaal de gewenste positie en zet de montageplaat op het
rooster.
•
Plaats de strips onder het werkrooster en bevestig ze met
de bouten, moeren en sluitringen.
Fig. 4.21 Montage van de montageplaat voor bankschroef
4.4.10 Wielset
□
Zwenkwiel met rem (2)
□
Zwenkwiel zonder rem (3)
Installeer de wielset als volgt.
•
Til de afzuigtafel op met behulp van een heftruck of
palletwagen.
•
Demonteer de 5 stelvoeten.
•
Monteer in plaats daarvan de zwenkwielen;
- zwenkwielen met rem: de hoeken links- en rechtsvoor
- zwenkwielen zonder rem: montageposities aan de
achterkant
LET OP!
Draai de schroefdraad van de zwenkwielen zo diep
mogelijk naar binnen.
Door het gebruik van de wielset staat de
werkhoogte van de afzuigtafel vast op 950 mm.
10
