Bedieningshandleiding
Positieschakelaar

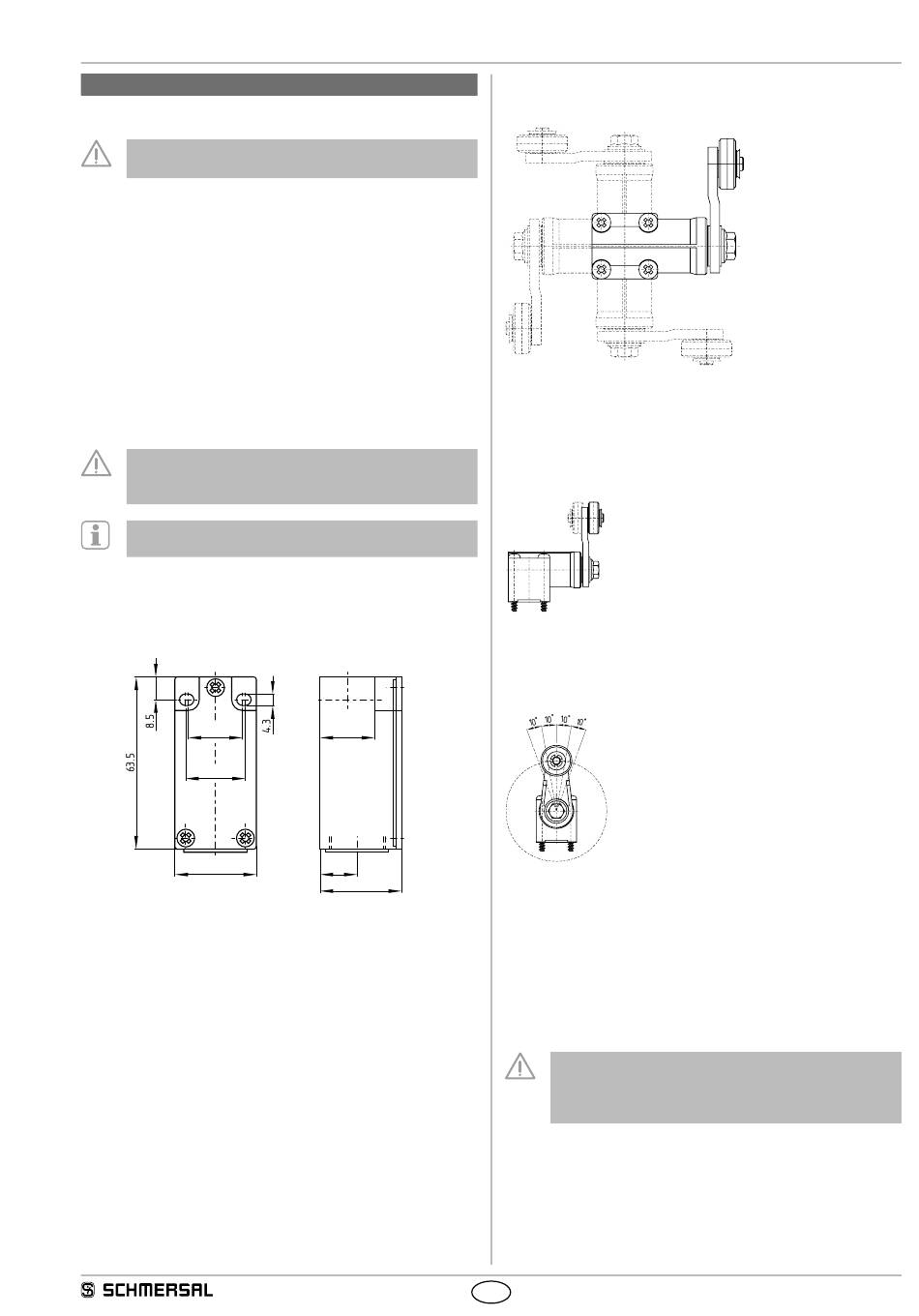

3. Montage
3.1 Algemene montage-instructies
Montage uitsluitend toegestaan in spanningsloze toestand.
Ter bevestiging van de schakelaar heeft de behuizing 2 boorgaten.
De montageafmetingen zijn aan de achterkant van de behuizing
vermeld. De bevestigingsschroeven van de component moeten
tegen onbevoegd losdraaien beveiligd worden. Het gebruik van een
aardleiding is vereist. De behuizing van de component mag niet als
aanslag gebruikt worden. De plaats van montage is willekeurig.
Om een correcte werking te verkrijgen, moet de schakelaar zodanig
geïnstalleerd worden, dat de benodigde schakelweg voor het schakelen
zeker behaald wordt. Voor veiligheidsfuncties moet minstens de
gedwongen verbrekingsweg, die in het schakelwegdiagram (catalogus)
vermeld wordt, behaald worden. Alle componenten bezitten een
voldoende naloop om eventuele onnauwkeurigheden in de geleiding
van het bedieningssysteem te compenseren. Het bedienen van de
schakelaar nadat zijn aanslag is bereikt, dient te worden vermeden.
Neem ook de specificaties in de technische gegevens
met betrekking tot de maximale slagenergie, de
bedieningssnelheid en de aandraaimomenten in acht.
Neem ook de opmerkingen van de normen ISO 12100,
ISO 14119 en ISO 14120.
3.2 Afmetingen
Alle maten in mm.
Positieschakelaar EX-Z/T 235
20
22
30
Montage van de bedienkoppen
Herpositionering van de bedienkop (R, 1R, 4R, K, 3K, 4K, V.H)
De bedienkop kan 4 x 90° verplaatst worden. Schroef de vier schroeven
van de bedienkop los (kruissleufprofiel PZ1), plaats de bedienkop in de
gewenste positie en schroef de vier schroeven terug vast (draaimoment
0,45 Nm).
Herpositionering van de rolhefboom (H.)
De rolhefboom kan 180° gedraaid worden, zodat de rol naar de
schakelaar gericht is of van de schakelaar weggedraaid is.
Positionering van de hefboom (H.)
20
13.5
De draaihefboom kan in stappen van 10° over in totaal 360° gedraaid
30
worden op de getande as. Schroef de zeskantschroef ongeveer 4 mm
los, plaats de hefboom in de gewenste positie en schroef de schroef
terug vast.
Lengteverstelbare hefboom (7H, 10H)
Draai de bevestigingsschroef van de hefboom los om de lengte van de
hefboom in te stellen. Schroef de schroef terug vast na het instellen van
de gewenste lengte.
NL
Positieschakelaars met bediensleutel 7H, 10H of
veerstaafhefboom AF zijn niet gedwongen verbrekend en
bijgevolg niet geschikt voor veiligheidsfuncties. Bediensleutel
7H alleen met bestelindex -2138 gedwongen verbrekend.
EX-Z/T 235
3
