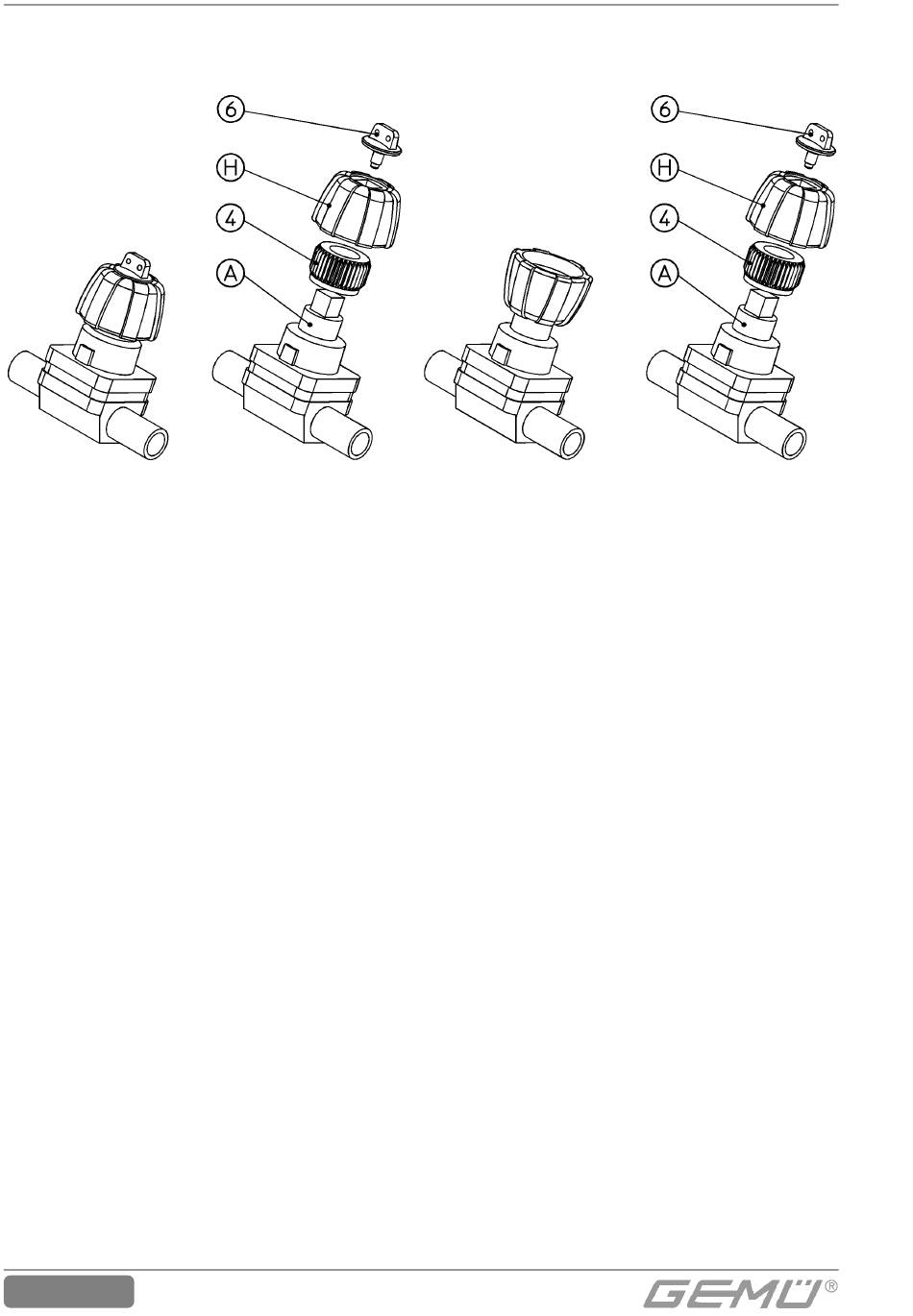

Instelling van de sluitbegrenzing:
Handelswijze:
1. Schroef 6 tegen de klok in losdraaien en uitnemen (rechtsdraad)
2. Handwiel H van boven af verwijderen
3. Instelring 4 tegen de klok in losdraaien en uitnehmen (rechtsdraad)
4. Handwiel H 180° verdraaid (op de kop) op het vierkant van de spindel plaatsen
5. Afsluiter met handwiel H in openstand draaien (tegen de klok in)
6. Afsluiter voorzichtig met handwiel H sluiten (met de klok mee draaien)
7. Handwiel H van de spindel afhalen
8. Instelring 4 plaatsen (phase onder) en zover met de klok mee over de spindel draaien
tot de onderzijde van de instelring 4 bovenop de afsluiter aandrijving ligt
9. Handwiel H in de juiste positie op het vierkant van de spindel en de vertanding van de
instelring plaatsen en met schroef 6 vastdraaien (met de klok mee)
