10 Montage / demontage van de membranen
Belangrijke aanwijzing voor de inbedrijfstelling en voor veilig gebruik
Het afsluitmembraan van de membraanafsluiter is een verbruiksartikel.
De gebruiker van de installatie moet:
· voor de inbedrijfstelling en gedurende de gehele levensduur de toestand en het
functioneren van de membraanafsluiter controleren.
· het tijdstip van de controles bepalen aan de hand van de toepassing en of aan de hand
van de voor het toepassingsgebied geldende regels.
· controle regelmatig uitvoeren.
Montage-, bedienings- en onderhoudswerkzaamheden mogen alleen worden uitgevoerd
door geschoold personeel dat op de hoogte is van de inhoud van deze montagehandleiding.
Niet-inachtneming van deze montagehandleiding kan leiden tot beschadiging van de mem-
branen en lekkage.
LEVENSGEVAAR! Onder druk staande appendages nooit openen!
Gevaar voor letsel aan lichaamsdelen!
Alleen aan een drukloze installatie in ruststand werken!
GEVAAR VOOR LETSEL door hete installatiegedeeltes!
Gevaar voor brandwonden!
Alleen aan afgekoelde installatie werken!
GEVAAR VOOR LETSEL / LEVENSGEVAAR!
Vrijkomen van agressieve chemicaliën!
Draag voor de demontage altijd beschermende kleding!
Voorwaarden voor de montage van de membranen op de aandrijving:
Monteer het voor de afsluitertyp geschikte membraan (het membraan moet geschikt zijn
voor het medium, de concentratie, de temperatuur en de druk).
Demonteer de aandrijving, voordat de concave- / convexe-membranen worden
gemonteerd, zoals beschreven is in het hoofdstuk hierboven: Montage / demontage
van de aandrijving (Hoofdstuk 9).
Bij DN 15-50 (membraangrootte 25-50)
is het drukstuk vast ingeschroefd (afb. 1).
Montage van de concave-membranen:
Membraanmontage voor membranen met
schroefpen, zie afb. 2
· Stel de aandrijving in op de positie 'gesloten'
· Schroef handmatig de membranen met
de klok mee in het drukstuk stevig vast
· Controleer of de membraaninzetstuk in
de drukstukuitsparing zit
· Controleer in het geval van stroefheid de
schroefdraad, vervang beschadigde
onderdelen door nieuwe (gebruik alleen
GEMÜ-onderdelen)
· Draai, als u een duidelijke weerstand onder-
vindt, de membranen uit totdat het gaten-
patroon van de membraan overeenkomt
met het gatenpatroon van de aandrijving.

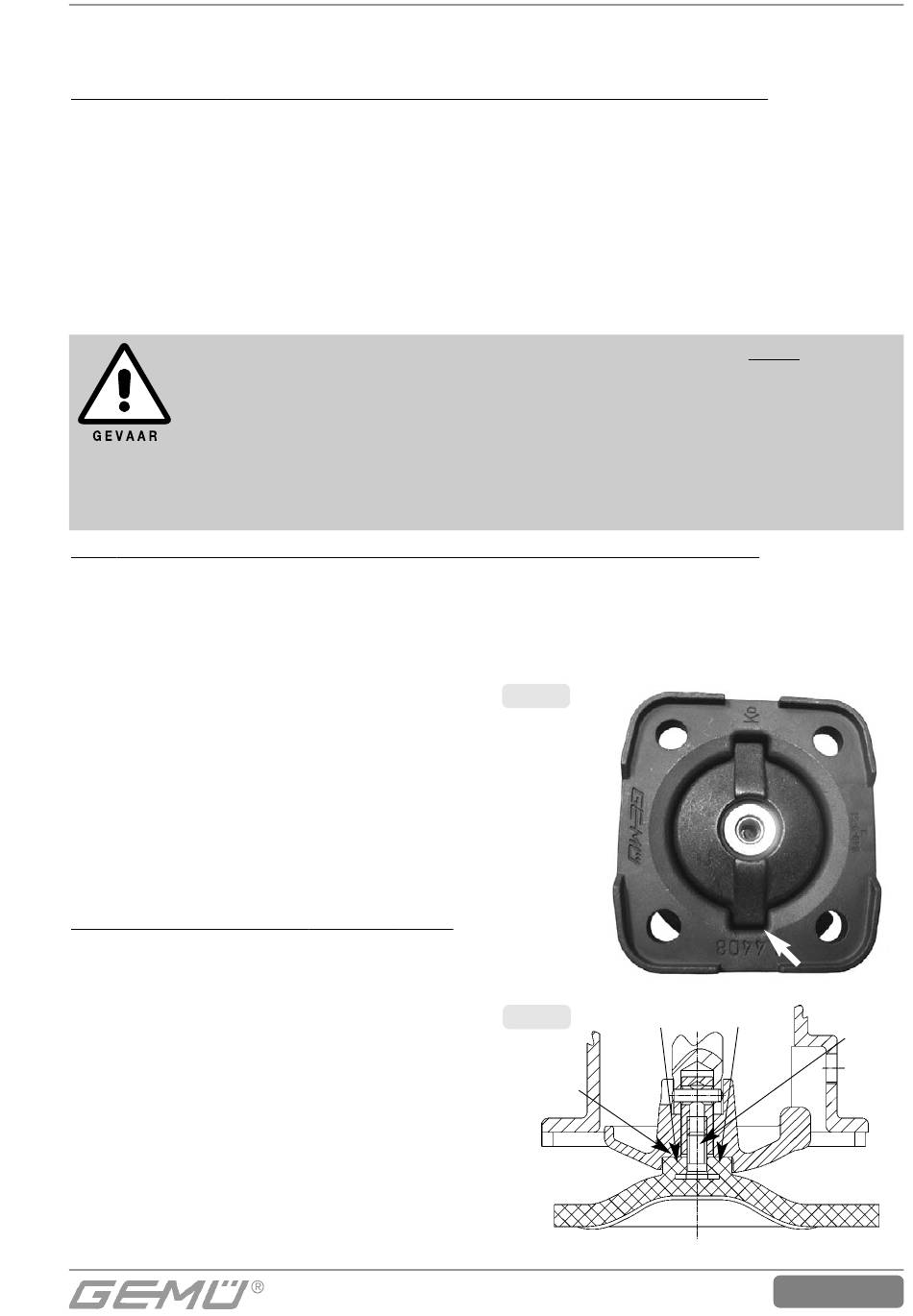

Afb. 1
Afb. 2
Membraaninzetstuk
Drukstuk-
uitsparing
11/20
Schroef-
pen
673
