Samenvatting van Inhoud voor Binks 107922 Series

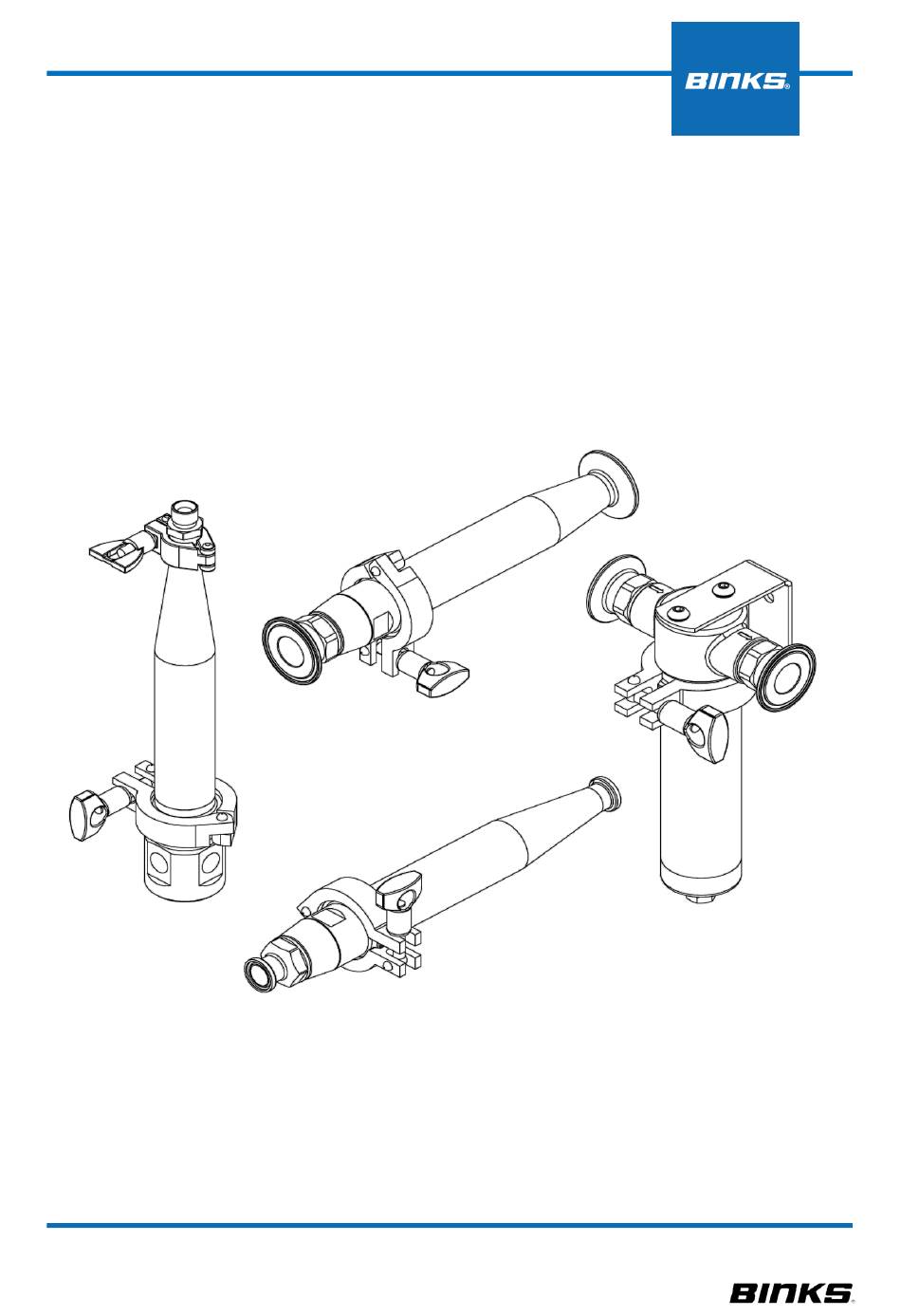

- Pagina 1 Onderhoudshandleiding Vloeistoffilters • 107922-X-X • 107923-X 'Easi Flush' • 107924-X 'Easi Flush' • 107925 77-3221-R1.0 1/16...
-
Pagina 2: Verklaring Van Overeenstemming
Beschrijving / voorwerp van Attest : LP Vloeistoffilters - 107922, 107923, 107924, 107925. Dit product is bedoeld voor gebruik met: Materialen op basis van oplosmiddelen en water Geschikt voor gebruik in gevaarlijke Zone 1 / Zone 2 omgeving: Beschermingsklasse: II 2 G X Gegevens en rol van de aangemelde Element Materials Technology (0891) instantie:... - Pagina 3 Op dit onderdelenblad worden de woorden WAARSCHUWING, VOORZICHTIG en OPMERKING gebruikt om belangrijke veiligheidsinformatie als volgt te benadrukken: WAARSCHUWING VOORZICHTIG OPMERKING Risico’s of onveilige praktijken die in lichte Risico’s of onveilige praktijken die ernstig lichamelijk mate lichamelijk letsel, beschadiging van het Belangrijke informatie met betrekking tot letsel, de dood of aanzienlijke materiële schade tot product of materiële schade tot gevolg kunnen...
-
Pagina 4: Specificaties
2.2 kg [4.8 lbs] (inclusief fittings) Algemene beschrijving De filters van Binks zijn geschikt voor het filteren van vloeistofsystemen onder lage druk en zijn specifiek ontworpen om te voldoen aan de strenge kwaliteitsnormen voor het filteren van verf in de industriële en autosector. -
Pagina 5: Beschrijving
107922 - Klein recirculatiefilter OPMERKI HET FILTERELEMENT ZIT STANDAARD NIET BIJ DIT MODEL EN MOET AFZONDERLIJK BESTELD WORDEN. RAADPLEEG DE TABEL OP BLZ. 4. KEUZETABEL INGAANDE/UITGAANDE FITTINGS ONDERDEE SUFFIX BESCHRIJVING 192722 3/4" SANITAIR 192723 1" SANITAIR 192724 3/4" NPT (Vrouwelijk) 192725 3/4"... - Pagina 6 107922 - Filter AANT REF. ONDERDEELNR BESCHRIJVING OPMERKINGEN FILTERELEMENT ZIE TABEL (BLZ. 4) 161982 Ø19.6 O-RING - PTFE 165108 BORGRING VAN VEER M8 x 12 INBUSSCHROEF MET BOLKOP 177000 177069 VLEUGELMOER 192029 2" SANITAIRE PAKKING – PTFE 192505 Ø12 O-RING - PTFE 192544 2"...
- Pagina 7 107923 - 'Easi Flush' Filter – ingang 3/4 inch KEUZETABEL UITGAANDE FITTING (B) BESCHRIJVING SUFFIX ONDERDEELNR 192722 SANITAIR 3/4" 192723 SANITAIR 1" OPMERKING! HET FILTERELEMENT ZIT STANDAARD NIET BIJ DIT MODEL EN MOET AFZONDERLIJK BESTELD WORDEN. RAADPLEEG DE TABEL OP BLZ. 4. VOOR GEBRUIK IN PIGGINGSYSTEMEN 77-3221-R1.0 7/16...
- Pagina 8 107923 - 'Easi Flush' Filter – ingang 3/4 inch AANT REF. ONDERDEELNR BESCHRIJVING OPMERKINGEN Ø19.6 x 2.4 O-RING - PTFE 161982 1½" SANITAIRE PAKKING – PTFE 192008 192009 1½" SANITAIRE KLEM 194525 FILTERBEHUIZING 194526 FILTERMOER 194527 TREKSTANG 3/4" SANITAIRE FILTERINGANG 194531 194534 FILTERSTEUN...
-
Pagina 9: Keuzetabel Uitgaande Fitting (B)
107924 - 'Easi Flush' Filter – ingang 1 inch KEUZETABEL UITGAANDE FITTING (B) SUFFIX ONDERDEELNR BESCHRIJVING 192722 SANITAIR 3/4" 192723 SANITAIR 1" OPMERKING! HET FILTERELEMENT ZIT STANDAARD NIET BIJ DIT MODEL EN MOET AFZONDERLIJK BESTELD WORDEN. RAADPLEEG DE TABEL OP BLZ. 4. VOOR GEBRUIK IN PIGGINGSYSTEMEN 77-3221-R1.0 9/16... - Pagina 10 107924 - 'Easi Flush' Filter – ingang 1 inch AANT REF. ONDERDEELNR BESCHRIJVING OPMERKINGEN Ø19.6 x 2.4 O-RING - PTFE 161982 1½ SANITAIRE PAKKING – PTFE " 192008 1 & 1½ SANITAIRE KLEM 192009 " FILTERBEHUIZING 194525 FILTERMOER 194526 TREKSTANG 194527 1"...
- Pagina 11 107925 - Enkel DX-filter INGAANDE FITTING 3/8" BSPP MANNELIJK (KEGEL VAN 60°) UITGAANDE FITTING BSPP Vrouwelijk (x3) 3/8" 77-3221-R1.0 11/16...
- Pagina 12 107925 - Enkel DX-filter AANT REF. ONDERDEELNR BESCHRIJVING OPMERKINGEN VLEUGELMOER 177069 1½ SANITAIRE PAKKING – PTFE 192008 " 192009 1 & 1½ SANITAIRE KLEM " SANITAIRE KLEM 192442 3/4" SANITAIRE PAKKING – PTFE 192443 3/4" TREKSTANG 194527 SANITAIR - 3/4" 194529 BSPP ADAPTER 3/8"...
- Pagina 13 OPMERKING 77-3221-R1.0 13/16...
- Pagina 14 OPMERKING 77-3221-R1.0 14/16...
- Pagina 15 Accessoires ONDERDEE AANT REF. BESCHRIJVING 192008 1½ SANITAIRE PAKKING – PTFE " 192009 1 & 1½" SANITAIRE KLEM 192029 2" SANITAIRE PAKKING – PTFE 192206 1" SANITAIRE PAKKING – PTFE 192442 3/4" SANITAIRE KLEM 192443 3/4" SANITAIRE PAKKING – PTFE 192544 2"...
- Pagina 16 GARANTIEBELEID De producten van Binks zijn gedekt door de vijfjarige beperkte garantie op materialen en fabricage van Carlisle Fluid Technologies. Bij gebruik van onderdelen of accessoires die niet afkomstig zijn van Carlisle Fluid Technologies vervallen alle garanties. Neem contact op met de dichtstbijzijnde vestiging van Carlisle Fluid Technologies in de onderstaande lijst voor specifieke informatie over garanties.
