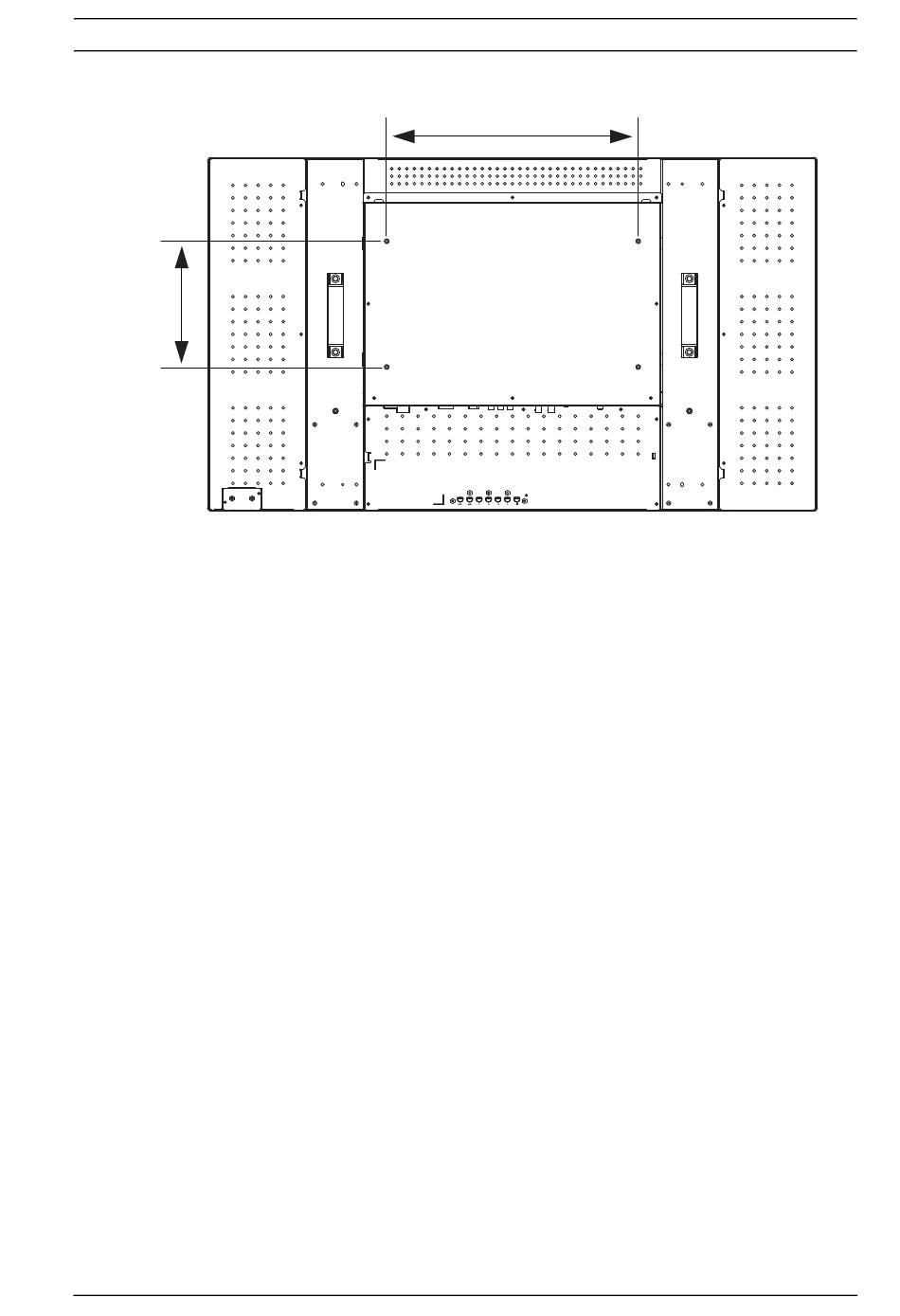

Afbeelding 5.4 UML -422-90 Afmetingen van montageopeningen
5.3
Aansluiting van het composiet
videosignaal op de monitor
Op het zijpaneel aan de achterzijde van de monitor bevinden
zich twee (2) BNC-aansluitingen voor composiet video-ingangen
en twee (2) BNC-aansluitingen voor composiet video-uitgangen
(zie Afbeelding 3.2 en Afbeelding 3.5).
Let op: alle video-ingangen zijn passieve doorlusingangen. De
impedantie wordt automatisch ingesteld op 75 ohm door het
inkomende signaal op de ingang wanneer met één aansluiting
wordt gewerkt (zie Afbeelding 5.10). Wanneer ook een kabel
wordt aangesloten op de uitgang, kan het videosignaal worden
doorgegeven aan een andere monitor die is aangesloten via de
passieve doorlusfunctie. Op deze manier kunnen tot drie (3)
monitoren worden aangesloten (zie Afbeelding 5.11).
Let op: Om een keuze te maken tussen AV1 en AV2 drukt u op
Enter of op de knop Input; vervolgens drukt u op de knop pijl-
omhoog of pijl-omlaag aan de voorzijde van de monitor.
