5 BEDIENING
4.
Zet de spanarm vrij door de spanknop (zie (1) in afbeelding 5) los te draaien, uit zijn
arrêtering te trekken en naar u toe te draaien. De spanarm (zie (2) in afbeelding 5) is
veerbelast. Hij zal opspringen wanneer de spanknop in de vorige stap uit de weg
wordt gedraaid.
5.
Als u de draad van de EMP-unit wilt verwijderen, snijdt u de draad vlak voor de invoer
in de draadaanvoereenheid af. Houd het uiteinde van de draad aan de spoelzijde vast
voordat u knipt zodat de draad niet van de spoel wordt afgewikkeld. Bevestig het
uiteinde met een geschikt middel aan het draadframe van de spoel om het
mechanisch vast te houden zodat u verder kunt gaan met deze procedure.
6.
Verwijder de toorts van de EMP-unit, verwijder de rest van de oude draad die nog
steeds in de toorts zit en gooi deze weg zoals het hoort. De toorts wordt aan het einde
van deze procedure opnieuw aangesloten.
7.
Verwijder de draadaanvoerrollen:
Zie de stappen in de paragraaf "Draadaanvoerrollen verwijderen/aanbrengen" voor
het verwijderen.
5.12.1
Uitgaande draadgeleider verwijderen/aanbrengen

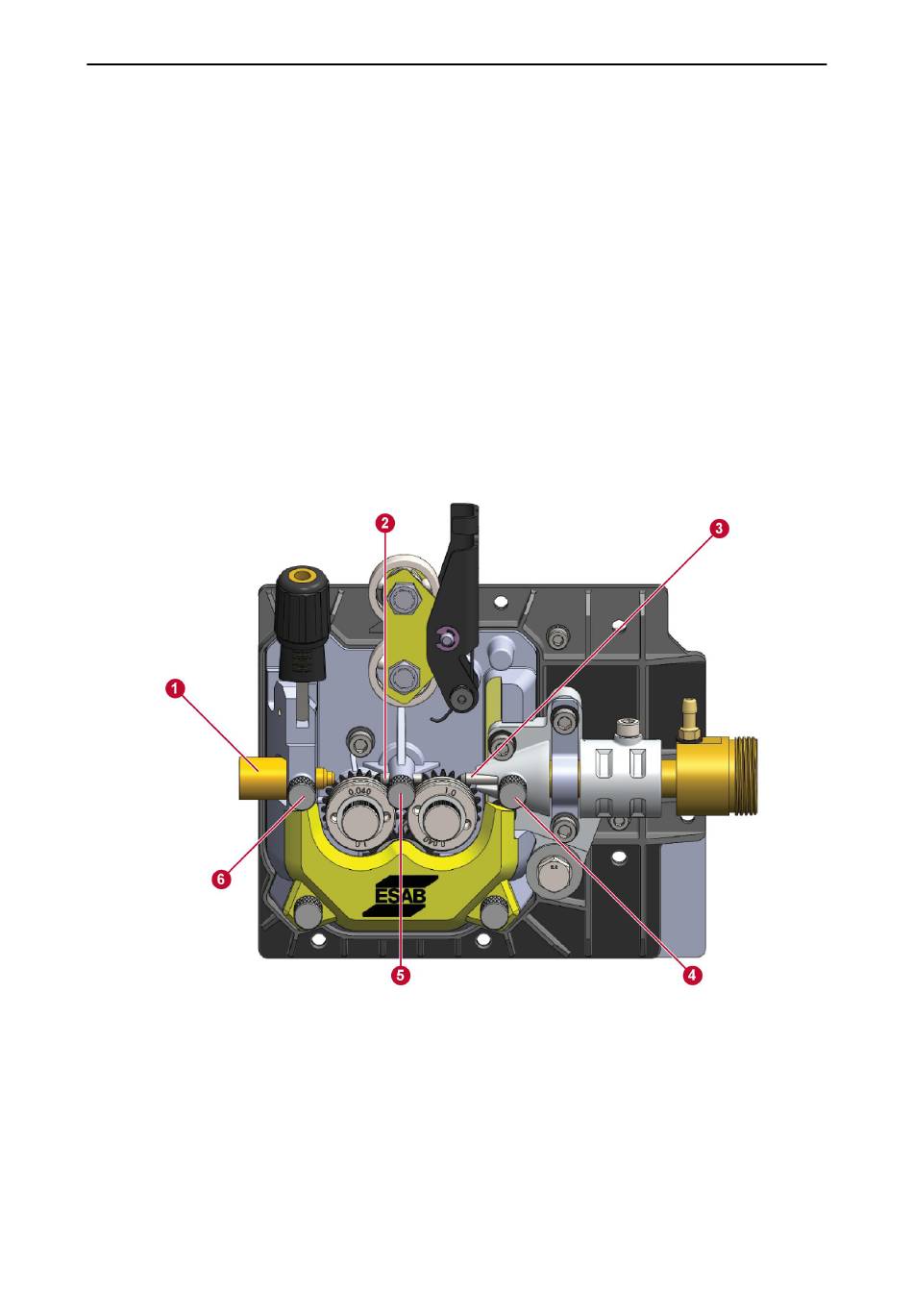

1.
Draai de duimschroef van de uitgaande draadgeleider los.
1.
Ingaande draadgeleider
2.
Middelste draadgeleider
3.
Uitgaande draadgeleiderbuis
0463 605 001
4.
Duimschroef uitgaande draadgeleider
5.
Stelschroef middelste draadgeleider
6.
Stelschroef ingaande draadgeleider
- 33 -
© ESAB AB 2019
