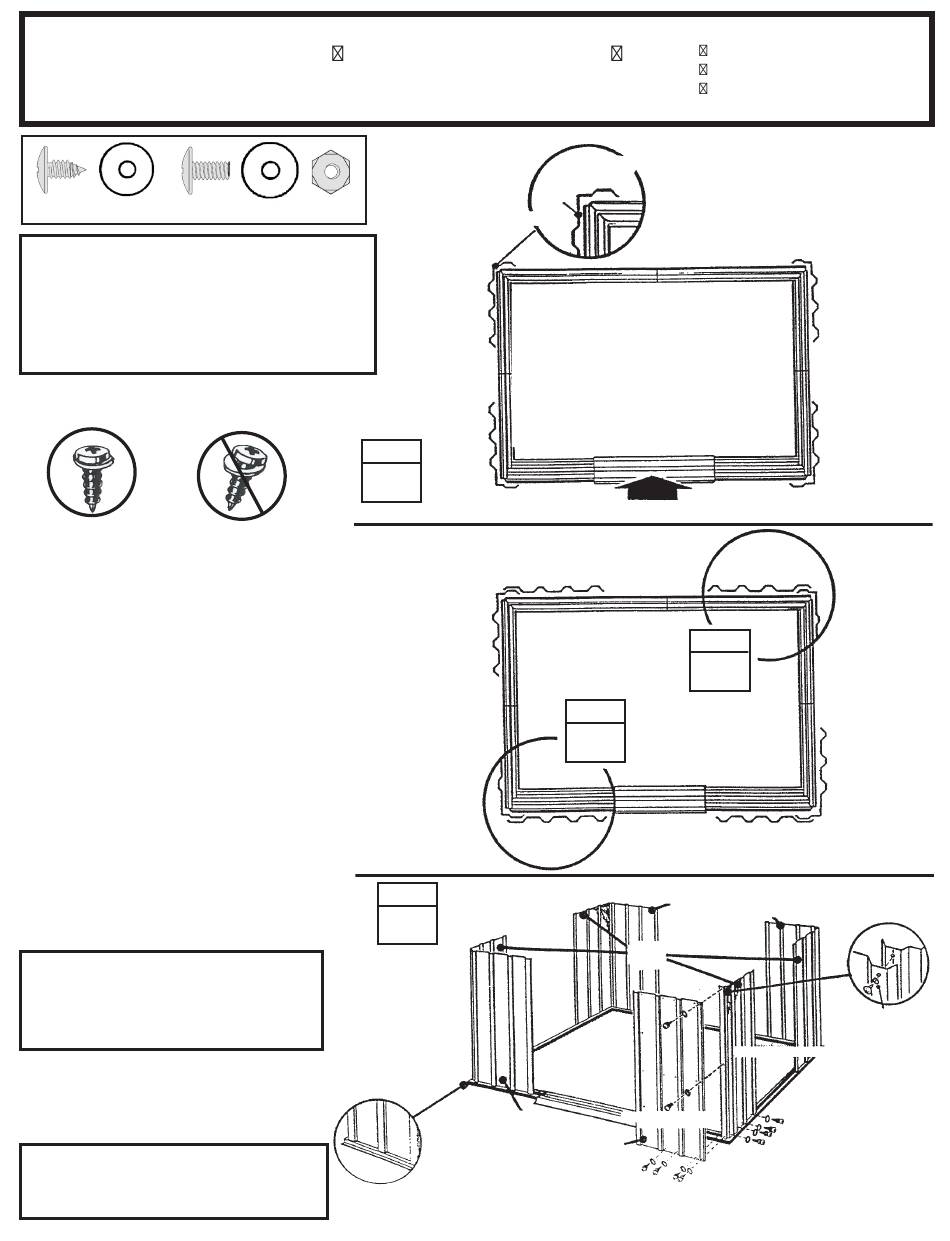

Stap 6
S19 ctr-DT
(38)
OPMERKING
De rest van de montage van het gebouw neemt
veel tijd in beslag en er is meer dan een persoon
voor nodig. Ga niet verder als u niet genoeg tijd
hebt om de montage vandaag af te ronden. Een
gedeeltelijk gemonteerd gebouw kan ernstig
worden beschadigd door lichte wind.
Voor elke schroef en bout in de muur
is een sluitring vereist.
CORRECT
INCORRECT
1
Plaats een hoekplaat in de hoek
van de vloerplaat zoals getoond. Het
breedste deel van elke hoekplaat
moet worden geplaatst langs de
zijkant van het gebouw voor alle vier
hoeken. Bevestig de hoekplaat aan
het vloerframe met vier schroeven.
Stut de hoekplaat met een trapladder
totdat een muurplaat is bevestigd.
2
Bevestig de voormuurplaten aan
de voorhoekplaten (zie afbeelding).
Er zit een kleine opening tussen
voormuurplaat en oprit.
3
Bevestig de muurplaten aan de
achterhoekplaten (zie afbeelding).
OPMERKING
Let erop dat u de correcte plaat
installeert in elke positie
zoals getoond
4
Controleer de onderdeelnummers
van de muurplaten nogmaals voordat
u verdergaat.
Het vloerframe moet rechthoekig
en waterpas zijn anders liggen
gaten niet op een lijn.
Onderdelen benodigd voor
(4)
STAP
1
Hoeken
6514
Brede kant
KANT
6514
6515
9373
STAP
4
9373
Platen rusten op
frame zoals getoond
15
6515 Muurplaat (2)
9373 Voormuurplaat (2)
6514 Hoekplaat (4)
Smalle
kant
ACHTER
BOVENAANZICHT
VOOR
STAP
3
STAP
2
9373
6515
6514
#8-32 Zeskantmoer
#8-32x3/8" (10 mm)
Bout
9373
#8Ax5/16" (8 mm)
Schroef
6514
KANT
6514
6515
Inzetrib
6515
onderkant
Sluitring
