MAN0448_Uitgave 13_01-2010
005704-M-5001 A03249
HOOfDSTUK 2 - SYSTEEmbESCHRIjVING
2.
RACKS
Elk rack bevat een subrack, een engineeringkaart, een dc-ingangkaart,
een sleutelkit en zo nodig een aansluitkabel.
Al naar gelang de configuratie, is het regelsysteem behuisd in een van
vier standaard subracks, en wel als volgt:
a.
19" breed 3U rack.
b.
19" breed 6U rack.
c.
Half 19" breed 3U rack.
d.
Half 19" breed 6U rack.
Deze vier versies hebben allemaal twee aparte ruimtes. De ene
ruimte is afgesloten tegen elektromagnetische storing en bevat de
regelkaarten, terwijl de andere ruimte de relaisinterfacekaarten bevat.
Een moederkaart tussen de twee ruimtes zorgt voor de signaalroutering
tussen de individuele regelkaarten en de engineeringkaart.

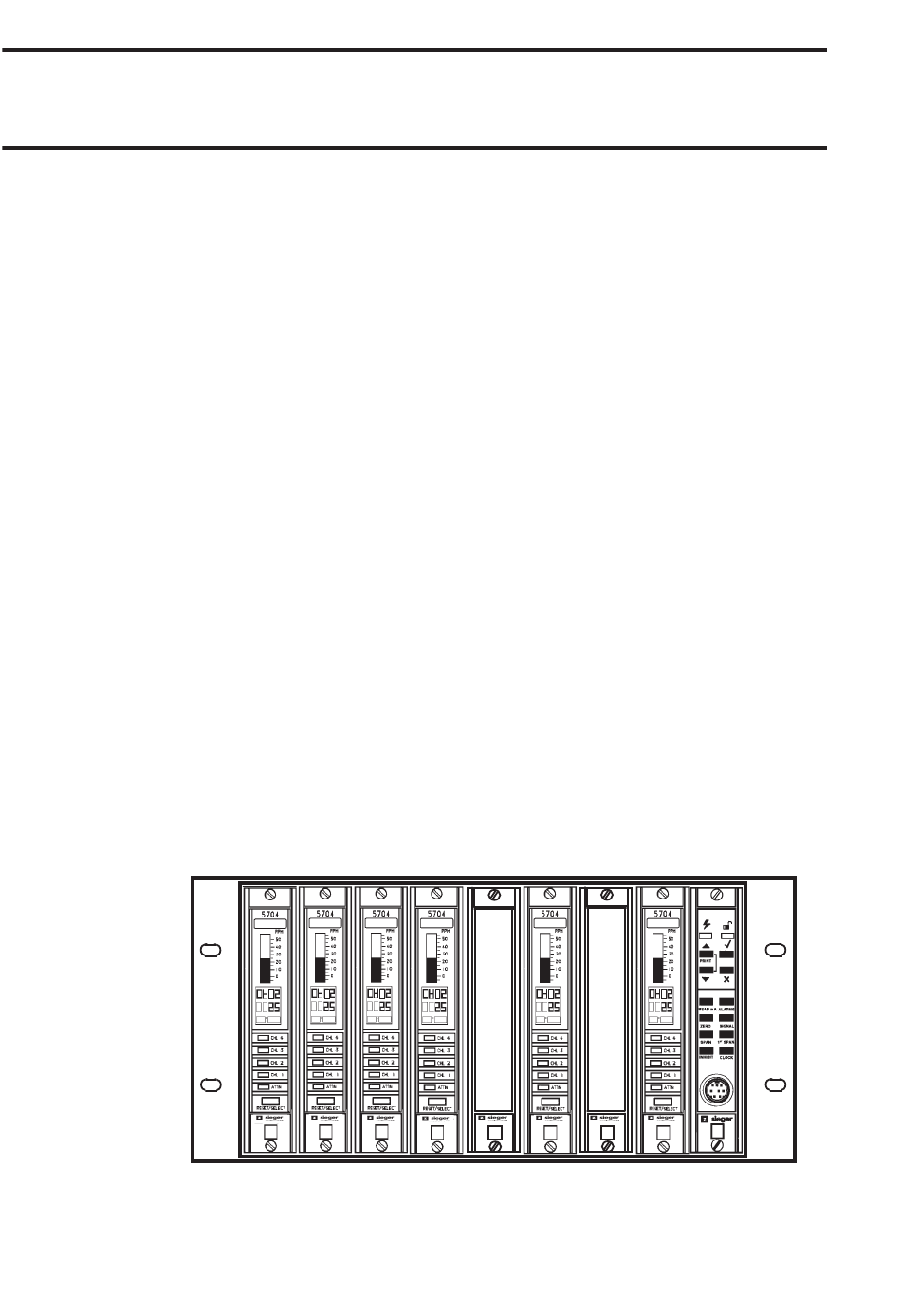

Normale kaart met acht kanalen en rack met toegang
aan de achterkant - Vooraanzicht
Artikelnr. 05701-A-0511.
voor veldbedradingaansluitingen aan
de achterkant.
Artikelnr. 05701-A-0501.
voor veldbedradingaansluitingen aan
de voorkant.
Artikelnr. 05701-A-0512.
voor veldbedradingaansluitingen aan
de achterkant.
Artikelnr. 05701-A-0502.
voor veldbedradingaansluitingen aan
de voorkant.
2-4
5704 Regelsysteem
