5

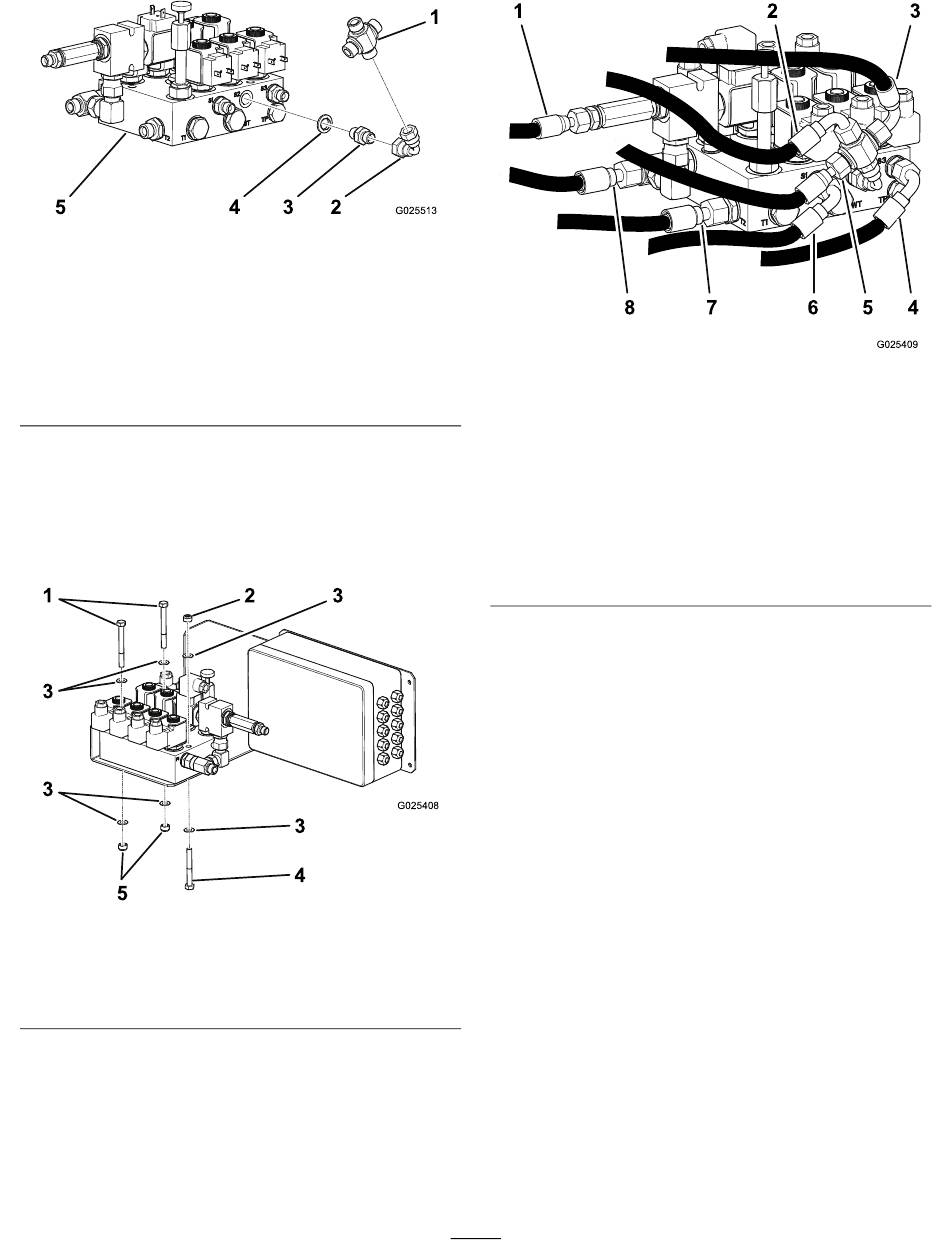

1. Kruiskoppeling (1/4 inch
mannelijk)
2. Elleboog (1/4 inch
vrouwelijk x 1/4 inch
vrouwelijk)
3. Adapter (1/4 inch
mannelijk x 1/4 inch
mannelijk)
12. Bevestig het hefbedieningsblok aan de beugel; gebruik
twee M8 x 75 mm bouten, een M8 x 65 mm bout, zes
M8 ringen en drie M8 borgringen.
Opmerking: Sommige solenoïdes moeten mogelijk
losgedraaid of verwijderd worden om bij de boutgaten
te komen.
1
3
3
5
1. Bouten (M8 x 75 mm)
2. Borgmoer (M8)
3. Ringen (M8)
13. Sluit de hefslangen aan op de overeenkomende
aansluitingen van het hefbedieningsblok.
Opmerking: Voor een net resultaat moet u sommige
slangen speciaal schikken. Maak de slangfittings indien
nodig aan beide uiteinden los, richt zoals gewenst
en zorg dat de beide uiteinden van de slangfittings
vastzitten.
4
3
2
Figuur 7
4. Gelijmde sluiting (1/4 inch)
5. Hefverdeelstuk
2
3
3
4
Figuur 8
4. Bout (M8 x 65 mm)
5. Borgmoeren (M8)
1
1
G025513
1. Slang (1/4 inch x 2,16 m),
naar de draaiklep
achteraan de machine
2. Slang (bestaand), naar de
hefcilinder linksvoor
3. Slang (bestaand), naar de
hefcilinder rechtsvoor
4. Slang (bestaand), naar
de hefcilinder van de
rechtervleugel
14. Monteer een lijnbehuizing, een solenoïdeklep en een
solenoïde op elkaar. Monteer de koppeling, gelijmde
sluiting en elleboog op poort 1 van de lijnbehuizing.
Monteer een 3/8 inch gelijmde sluiting, 3/8 inch
mannelijke x 1/4 inch mannelijke adapter, twee
1/4 inch gelijmde sluitingen, keerklep, en 1/4 inch
mannelijke adapter op poort 2 van de lijnbehuizing.
Sluit het geheel aan op het T-stuk van de P-poort van
het hefbedieningsblok. Sluit de slang van het T-stuk
G025408
aan op de hefpomp. Sluit de slang van de draaiklep aan
de achterzijde van de machine aan op de keerklep.
Opmerking: Zorg dat de pijl op de keerklep weg van
de lijnbehuizing wijst.
6
2
8
7
Figuur 9
5. Slang (bestaand), naar de
middelste hefcilinder
6. Slang (bestaand), naar
de hefcilinder van de
linkervleugel
7. Slang (bestaand), naar het
voorste verdeelstuk
8. Slang (3/8 inch x 57,5 cm),
naar de hefpomp
3
6
5
4
G025409
