RN22
6.3
Handleiding snelle bedrading
Out
Ch1
3.1
Ch1
Ch2
HART
4.1
4.2 5.1
In
2-W
4

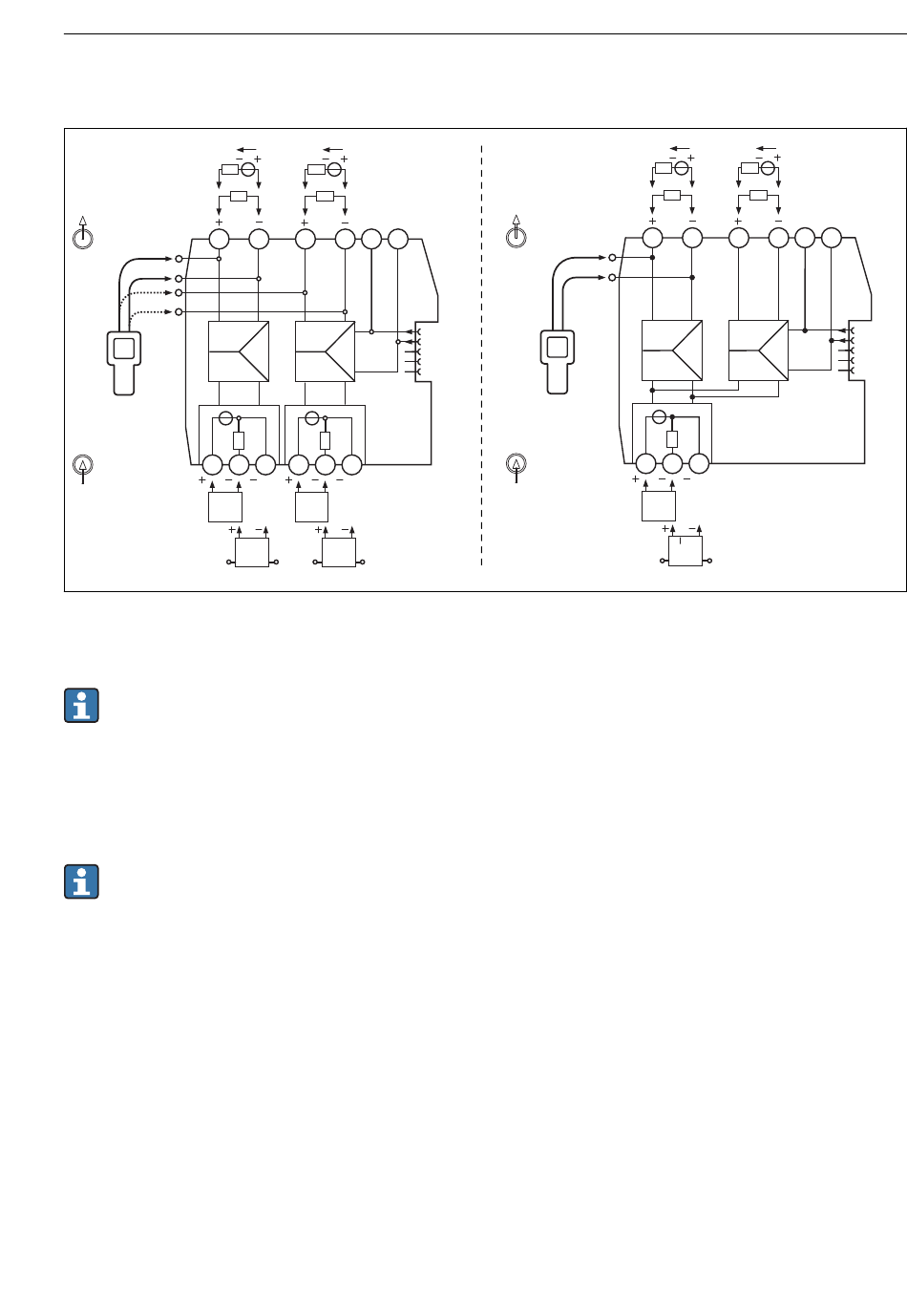

Klembezetting: 1- en 2-kanaalsversie (links), signaalverdubbelaar (rechts)
HART-communicators kunnen worden aangesloten op de HART-aansluitpunten.
Waarborg voldoende externe weerstand (≥230 Ω) in het uitgangscircuit.
6.4
Aansluiten van de voedingsspanning
De voeding kan worden aangesloten op de klemmen 1.1 en 1.2 of via de DIN-
railbusconnector.
Het instrument mag alleen worden gevoed door een voedingseenheid met een
energiebegrensd circuit conform UL/EN/IEC 61010-1, hoofdstuk 9.4 en de voorschriften
in tabel 18.
6.4.1
Gebruik de voedings- en foutmeldingsmodule voor de voedingsspanning
Het verdient aanbeveling de RNF22 voedings- en foutmeldingsmodule te gebruiken voor het
leveren van de voedingsspanning aan de DIN-railbusconnector. Een totale stroom van 3,75 A
is mogelijk met deze optie.
6.4.2
Voedingsstroom naar de DIN-railbusconnector via klemmen
Instrumenten die naast elkaar zijn gemonteerd, kunnen worden gevoed via de klemmen van
het instrument tot een totaal stroomverbruik van 400 mA. De verbinding loopt via de DIN-
railbusconnector. De installatie van een 630 mA zekering (half-traag of traag) bovenstrooms
wordt aanbevolen.
Endress+Hauser
Ch2
+24V
GND
3.2
2.1
2.2
1.1
1.2
6.1 6.2 5.2
2-W
4-W
4-W
Out
Ch1
+24V
GND
n.c.
n.c.
n.c.
HART
In
Elektrische aansluiting
Ch1
+24V
Ch2
3.1
3.2
2.1
2.2
1.1
4.1 4.2 5.1
2-W
4-W
GND
1.2
+24V
GND
n.c.
n.c.
n.c.
A0040202
11
