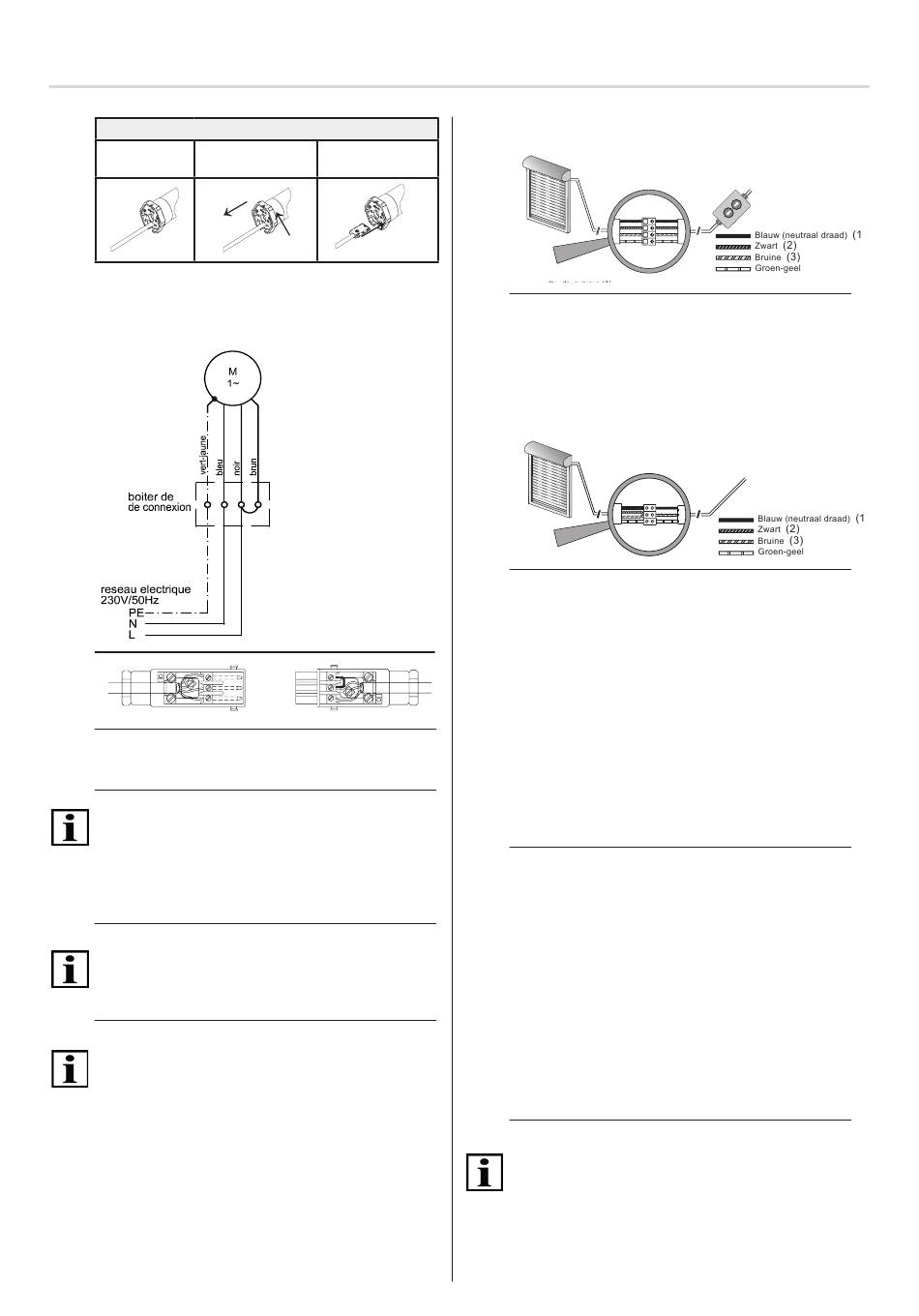

Montage | Elektrische aansluiting | Ontlastingsfunctie
Verwijderen en aansluiten van de apparaatstekker
Levertoestand
Trek de stekker los
Fig. 4 Verwijderen en aansluiten van de apparaatstekker
5.3
Voorbeeld voor aansluiting RolTop-868
230 V/50 Hz
Fig. 5 Schakelschema RolTop-868 230 V / 50 Hz en
kabelbezetting bij gebruik met stekkeraansluiting
Hirschmann STAS-3 (met brug)
Belangrijk
De motorbedieningselementen in de richting omhoog of
omlaag moeten tegen elkaar worden vergrendeld.
Er moet een omschakelingsvertraging van ten minste 0,5
seconde worden gewaarborgd.
5.4
Parallelschakeling
Belangrijk
U kunt meerdere RolTop-868's parallel aansluiten. Neem
hierbij het maximale schakelvermogen in acht.
5.5
Inbedrijfstelling
Belangrijk
Bij levering staat de aandrijving in de
inbedrijfstellingsmodus.
►Het is noodzakelijk om de eindposities in te stellen met
behulp van de montagekabel van elero (zie afb. 6) of een
wand- of handzender van elero (zie afb. 7).
►De aansluiting van de montagekabel is alleen toegestaan
voor de inbedrijfstelling van de aandrijving en voor de
afstelprocedures.
Steek de stekker
erin
3
1
2
3
2
1
© elero GmbH
5.5.1 Aansluiting voor montagekabel
Fig. 6 Aansluiting voor montagekabel
►Schakel de netvoeding in.
►U kunt nu de eindposities instellen met de montagekabel
van elero.
5.5.2 Aansluiting voor draadloos signaal
(zenderbediening)
Fig. 7 Aansluiting draadloos signaal (zenderbediening)
►Schakel de netvoeding in.
►De aandrijving beweegt kortstondig op en neer.
De aandrijving bevindt zich in draadloze werking.
U kunt nu de zender(s) teachen.
5.6
Instellen van de eindposities en de ontlasting
Als alternatief kunnen de eindposities en ontlasting worden
ingesteld
• via de elero montagekabel (let op de juiste aansluiting
volgens hoofdstuk 5.5.1) of
• met behulp van een geteachte zender.
Het teachen van een zender op een aandrijving wordt
beschreven in hoofdstuk 5.7.
Belangrijke overweging:
Beslis over een bepaalde ontlastingsfunctie (verschillende
combinatiemogelijkheden die hieronder worden toegelicht)
nog vóór de eigenlijke eindpositie-instelling.
Dit bespaart u onnodige instellingen!
Druk zolang op een van de bewegingstoetsen tot de
aandrijving door een korte, automatische stop de overgang
naar de instelmodus aangeeft. U kunt nu de eindposities
instellen. Na het instellen van de twee eindposities is de
instelmodus beëindigd.
5.6.1 Ontlastingsfunctie voor de eindpositie(s)
Tegelijkertijd met het teachen van een eindpositie tot aan
de aanslag kan de ontlastingsfunctie voor de zonwering
optioneel in één stap worden geactiveerd.
Belangrijk
De ontlastingsfunctie is alleen actief bij draadloze
bediening.
Voor meer details raadpleegt u de verdere paragrafen.
NL | 5
