Terug naar inhoudsopgave
Aan-uitknopkaart
Dell™ XPS™ L701X Onderhoudshandleiding
De aan-uitknopkaart verwijderen
De aan-uitknopkaart terugplaatsen
GEVAAR:
Volg de veiligheidsinstructies die bij de computer werden geleverd alvorens u werkzaamheden binnen de computer uitvoert. Raadpleeg
voor meer informatie over veiligheidsrichtlijnen onze website over wet- en regelgeving op www.dell.com/regulatory_compliance.
WAARSCHUWINGEN:
Alleen een bevoegde onderhoudsmonteur mag reparaties aan uw computer uitvoeren. Schade als gevolg van
onderhoudswerkzaamheden die niet door Dell™ zijn goedgekeurd, valt niet onder de garantie.
WAARSCHUWINGEN:
Voorkom elektrostatische ontlading door uzelf te aarden met een aardingspolsbandje of door regelmatig een niet-geverfd
metalen oppervlak aan te raken (zoals een aansluiting op de computer).
WAARSCHUWINGEN:
Voorkom schade aan de systeemkaart door de hoofdbatterij te verwijderen (zie
computer gaat werken.

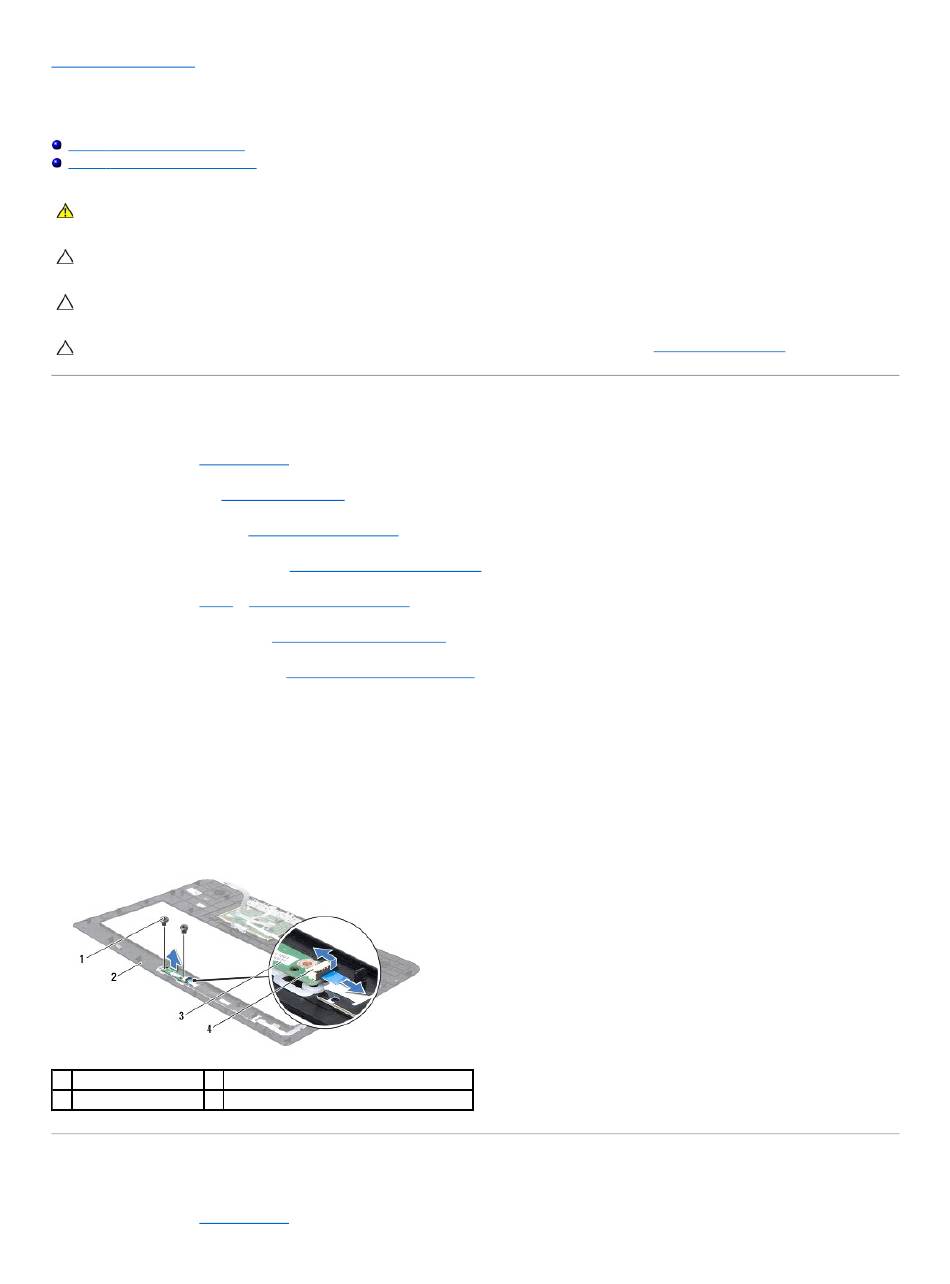

De aan-uitknopkaart verwijderen
1. Volg de instructies in
Voordat u
2. Verwijder de batterij (zie
De batterij
3. Verwijder de moduleplaat (zie
4. Verwijder de geheugenmodule(s) (zie
5. Volg de instructies in
stap 5
6. Verwijder het optische station (zie
7. Verwijder het polssteungedeelte (zie
8. Draai het polssteungedeelte om.
9. Til de vergrendeling op en trek aan het treklipje om de kabel van de aan- uitknopkaart los te koppelen van de systeemkaartaansluiting.
10. Verwijder de twee schroeven waarmee de aan-uitknopkaart is bevestigd aan het polssteungedeelte.
11. Til de aan-uitknopkaart van het polssteungedeelte.
1
schroeven (2)
2
polssteungedeelte
3
aan-uitknopkaart
4
kabelaansluiting aan-uitknopkaart
De aan-uitknopkaart terugplaatsen
1. Volg de instructies in
Voordat u
begint.
verwijderen).
De moduleplaat
verwijderen).
De geheugenmodule(s)
in
De vaste schijven
verwijderen.
Het optische station
verwijderen).
Het polssteungedeelte
verwijderen).
begint.
verwijderen).
De batterij
verwijderen) voordat u in de
