Metingen uitvoeren
Gevaar door laserstraling!
Klasse 2 laserstraling.
Klasse 2 lasers stralen alleen binnen het zichtbare bereik
en geven bij puntbedrijf (langer aanhoudende straal)
maximaal 1 milliwatt (mW) vermogen af. Bij langer direct
in de laserstraal kijken (meer dan 0,25 seconden) kan
netvliesschade ontstaan.
Voorkom direct in de laserstraal kijken. Kijk niet met
optische hulpmiddelen in de laserstraal. Onderdruk het
reflexmatig sluiten van de oogleden bij het onbedoeld in
de laserstraal kijken niet. Richt de laserstraal niet op
mensen of dieren.
Individuele afstandsmetingen uitvoeren
1. Druk kort op de inschakel-/meetknop (7), om de laser te
activeren.
2. Richt de laser op het doeloppervlak.
3. Druk opnieuw kort op de inschakel-/meetknop (7), om een
afstandsmeting uit te voeren.
– De gemeten waarde wordt direct op het display
weergegeven.
Meetwaarden optellen / aftrekken
1. Voer een individuele afstandsmeting uit.
2. Druk op de plus-toets (17), om de volgende meetwaarde op
te tellen bij de vorige meetwaarde.
Druk op de min-toets (8), om de volgende meetwaarde af te
trekken van de vorige meetwaarde.
3. Druk op de inschakel-/meetknop (7), om de volgende
meetwaarde te bepalen.
– Het totaalresultaat wordt weergegeven in de onderste
meetwaardeweergave. De individuele meetwaarden
worden
in
de
weergegeven.
Oppervlaktemeting uitvoeren
1. Druk
een
oppervlakte-/ruimtevolumetoets (16).
– Het symbool
voor de oppervlaktemeting verschijnt op
het display.
2. Druk kort op de inschakel-/meettoets (7), om de eerste
meting (bijv. de lengte) uit te voeren.
3. Druk opnieuw kort op de inschakel-/meettoets (7), om de
tweede meting (bijv. de breedte) uit te voeren.
– Het apparaat berekent na de tweede keer drukken op de
inschakel-/meettoets (7) automatisch het oppervlak en
toont deze op de onderste meetwaardeweergave. De laatst
gemeten waarde wordt in één van de bovenste
meetwaardeweergaven op het display weergegeven.
NL
bovenste
meetwaardeweergave
keer
kort
op
Bedieningshandleiding – laserafstandsmeetapparaat BD25
Volumemeting uitvoeren
1. Druk
twee
oppervlakte-/ruimtevolumetoets (16).
– Het symbool
display.
– De te meten zijde wordt tekens knipperend op het display
weergegeven.
2. Druk kort op de inschakel-/meettoets (7), om de eerste
meting (bijv. de lengte) uit te voeren.
3. Druk opnieuw kort op de inschakel-/meettoets (7), om de
tweede meting (bijv. de breedte) uit te voeren.
4. Druk opnieuw kort op de inschakel-/meettoets (7), om de
derde meting (bijv. de hoogte) uit te voeren.
– Het apparaat berekent na de derde keer drukken op de
inschakel-/meettoets (7) automatisch het volume en toont
dit op de onderste meetwaardeweergave.

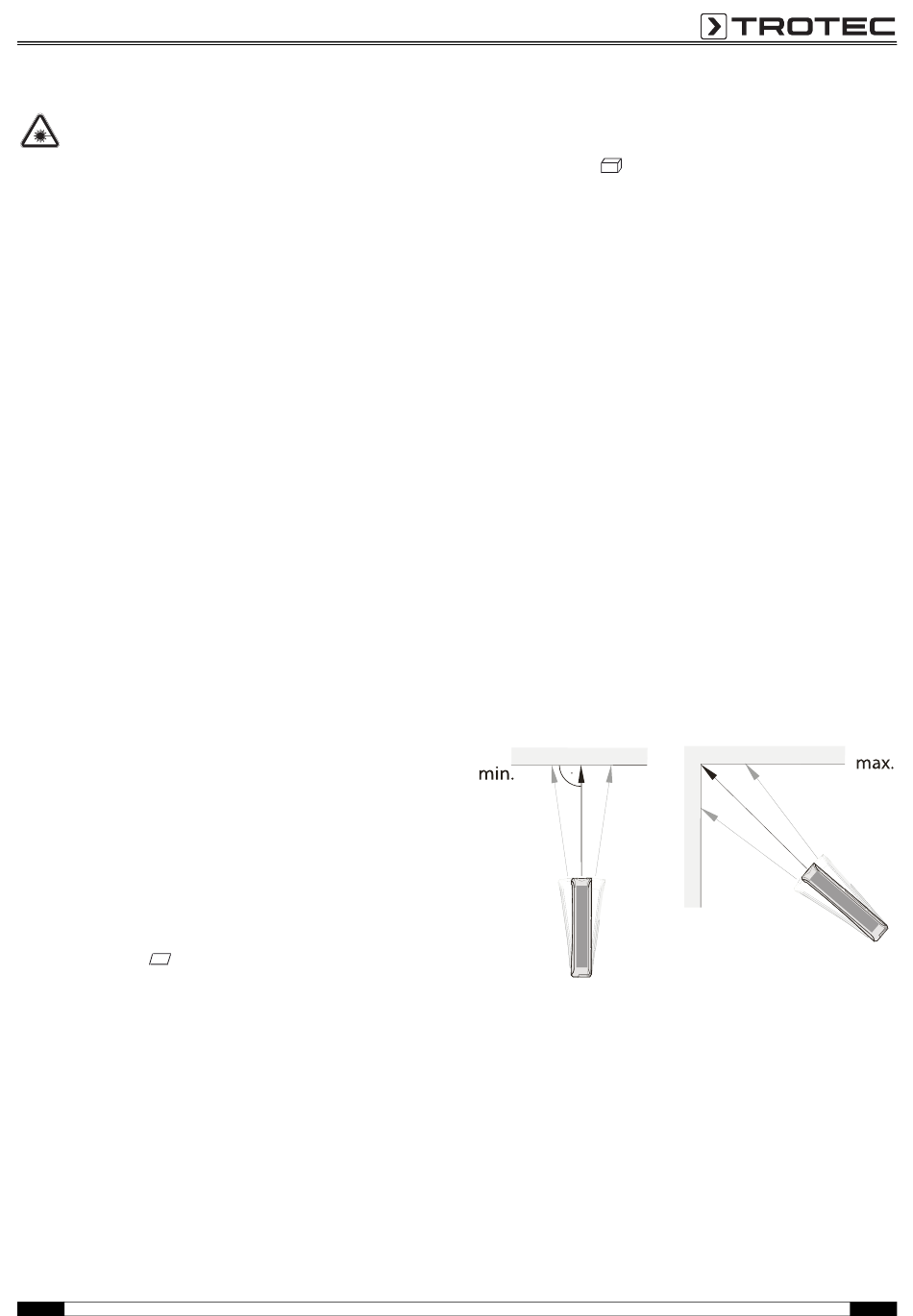

Duurmetingen / min.- en max.-meting uitvoeren
Gebruik de functie duurmeting, om metingen te vergelijken, bijv.
met bouwtekeningen. Bij deze meetmethode kunt u het apparaat
naar het doel bewegen, waarbij de meetaarde ongeveer elke 0,5
seconden opnieuw wordt berekend. De bijbehorende maximale
en minimale waarden worden op het display weergegeven op de
eerste, resp. de tweede regel.
Richt de laserstraal bijv. op een wand en loop er hierna geleidelijk
verder van af. Lees de meetwaarde af, tot de gewenste afstand is
bereikt.
de
1. Druk lang op de inschakel-/meettoets (7), tot u een
signaaltoon hoort.
2. Beweeg het apparaat ten opzichte van het richtpunt
langzaam naar voren en naar achter en omhoog en omlaag
(bijv. in een hoek van de ruimte).
3. Druk kort op de inschakel-/meetknop (7), om de duurmeting
te beëindigen.
– De maximale en minimale waarde en de verschilwaarde (Δ)
tussen beide meetwaarden worden op het display
weergegeven. Daarnaast wordt de laatst gemeten waarde
in de onderste regel weergegeven.
keer
kort
voor de volumemeting verschijnt op het
op
de
