3 INSTALLATIE
3.1

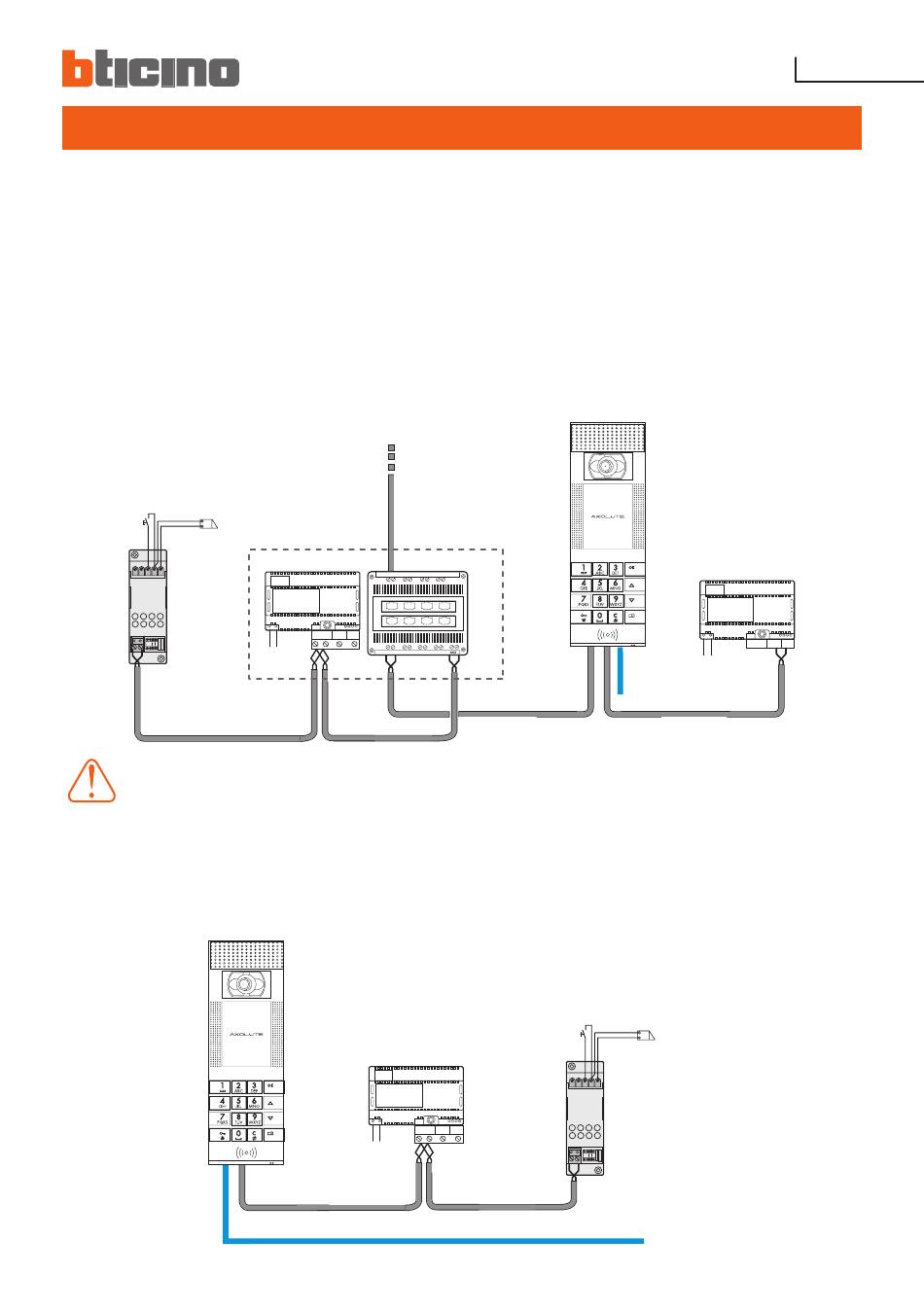

TYPOLOGIEËN VAN INSTALLATIE
Het Extern Punt Axolute kan geïnstalleerd worden zowel in installaties die de BUS SCS gebruiken als
in installaties gebaseerd op net Ethernet IP.
BUS SCS
Deze typologie gebruikt voor de verbinding met de installatie de BUS van het tweedraden systeem
BTicino.
Men raadt aan te zorgen voor een verbinding Ethernet IP voor de bijwerking van de programmering
vanop afstand zonder het EP Axolute te moeten desinstalleren.
A
18V 4A
346230
2 PL S+ S-
1
J
J
P
T
M
M
M
P
P
Voor de rechtstreekse verbinding met de PC een kabel van gekruist type gebruiken.
NET ETHERNET
Deze typologie gebruikt de verbinding Ethernet IP tussen het EP Axolute en de installatie.
Het aantal interne punten of interfaces van appartement die in dit geval kunnen verbonden worden
bereikt 99999.
BUS PI
346000
BUS
2
1
230V a.c
346000
BUS
230V a.c
F441
A
346230
2 PL S+ S-
1
2
1
J
J
P
T
M
M
M
P
P
346000
BUS
2
1
230V a.c
IP
18V 4A
IMPIANTO IP
