4 Over de units en opties
4
Over de units en opties
4.1
Overzicht: Over de units en opties
Dit hoofdstuk bevat informatie over:
▪ De unit identificeren
▪ De unit combineren met opties
4.2
Identificatie
OPMERKING
Wanneer meerdere units gelijktijdig geïnstalleerd of
onderhouden worden, let op de servicepanelen NIET te
verwisselen tussen verschillende modellen.
4.2.1
Identificatielabel: Ventilatie-unit met
warmteterugwinning

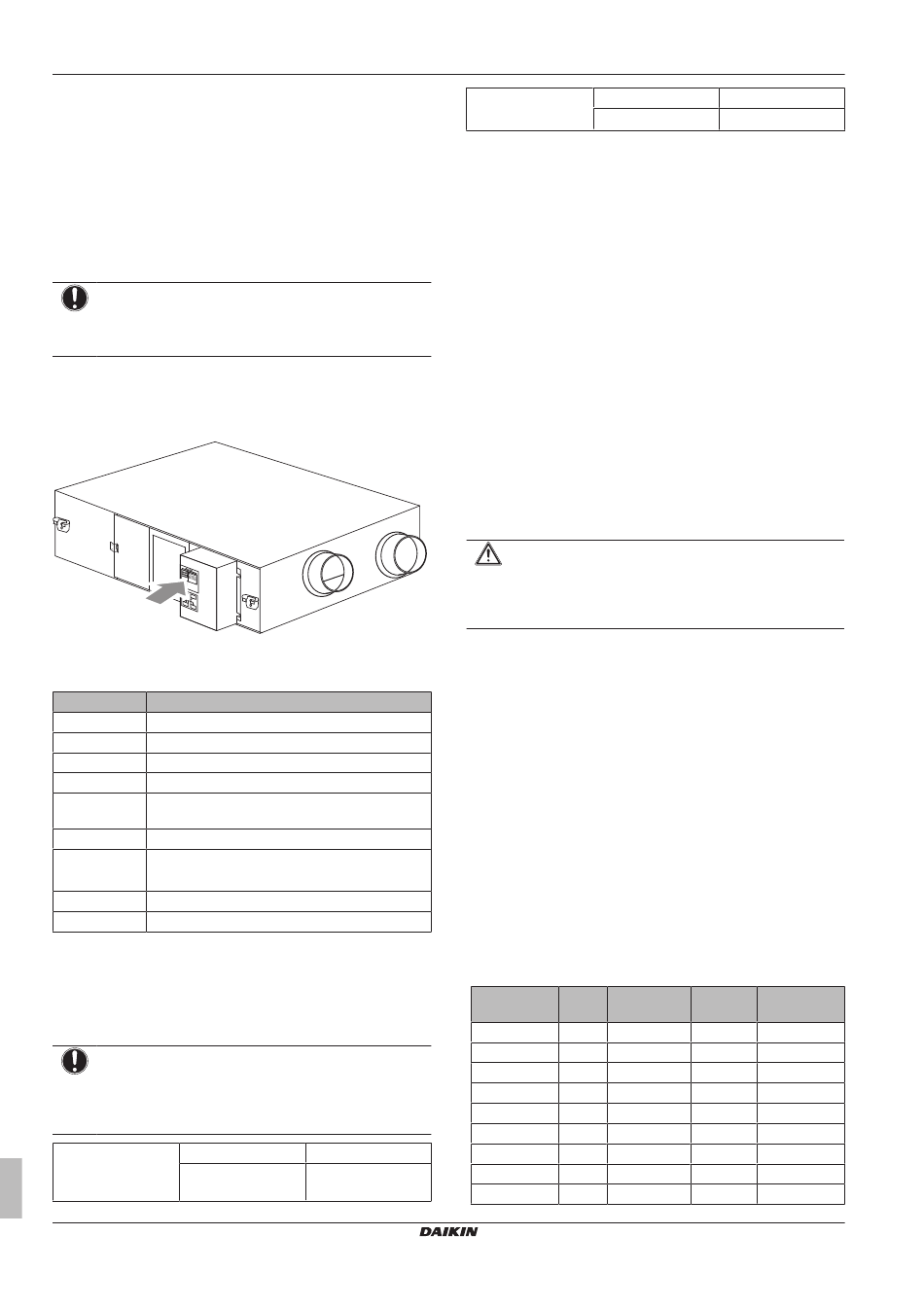

Plaats
Modelidentificatie
Voorbeeld: V A M 500 J 7 VE B [*]
Code
V
Ventilatie
A
Lucht
M
Gemonteerd type
500
Nominaal luchtdebiet (m³/u)
J
Hoofdontwerpcategorie (Ontwerpcategorie voor
EC-aanvraag)
7
Subontwerpcategorie
VE
Voeding: 1~, 50 Hz 220~240 V
Elektrische voeding: 1~, 60 Hz 220 V
B
Europese markt
[*]
Aanduiding kleine modelwijziging
4.3
Over de ventilatie-unit met
warmteterugwinning
De ventilatie-unit met warmteterugwinning is ontworpen voor
installatie binnenshuis.
OPMERKING
Gebruik ALTIJD het luchtfilter. Als het luchtfilter NIET
wordt gebruikt, kunnen de warmtewisselaarelementen
verstopt
geraken,
daaruitvolgende defecten tot gevolg.
Werkingsbereik
Temperatuur
Relatieve vochtigheid ≤80%
Buitenlucht +
retourlucht
Uitgebreide handleiding voor de installateur en de gebruiker
10
Verklaring
met
slechte
prestaties
–10°C DB~46°C DB
Werkingsbereik
Plaats unit
Het is mogelijk dat de papieren warmtewisselaar aangetast wordt
door condensatie wanneer de unit in een combinatie van een hoge
binnenvochtigheidsgraad en een lage buitentemperatuur wordt
gebruikt. Neem de vereiste voorzorgsmaatregelen om condensatie
te voorkomen als dergelijke omstandigheden zich langere tijd
voordoen. Voorbeeld: installeer een voorverwarming om de
buitenlucht op te warmen.
Voor
een
ondersteboven
warmteterugwinning
buitenluchttemperatuur 5°C. Als dit NIET kan worden gegarandeerd,
MOET u een verwarming installeren die de buitenlucht tot 5°C
opwarmt.
4.4
Units en opties combineren
4.4.1
Mogelijke opties voor de ventilatie-unit
met warmteterugwinning
Adapterprintplaat
Opties BRP4A50A en KRP2A51.
Bij temperaturen van minder dan –10°C is het gebruik van een
elektrische verwarming verplicht. Deze wordt aangesloten met optie
printplaat BRP4A50A.
VOORZICHTIG
Gebruik een niet-brandbaar kanaal als een elektrische
verwarming is geïnstalleerd. Voorzie voor de veiligheid een
ruimte van 2 m of meer tussen de verwarming en de
ventilatie-unit met warmteterugwinning.
Wanneer u een van deze opties installeert op de VAM650, moet u
de montageplaat (EKMP65VAM) voorbereiden.
Wanneer u een van deze opties installeert op de VAM1500 of
VAM2000, moet u de montageplaat (EKMPVAM) voorbereiden.
Wanneer u een van deze opties installeert op de KRP2A51, moet u
de montagekast (KRP1BA101) voorbereiden.
Filter
Wanneer. Deze optie kan verplicht zijn. Controleer de lokale
wetgeving. Aanbevolen op plaatsen met slechte kwaliteit van de
buitenlucht.
Waar. Installeer het filter achter het warmtewisselaarelement aan de
kant van de luchttoevoer of de luchtafvoer. Laat het standaardfilter
op zijn plaats. Vervang het standaardfilter ALLEEN wanneer een
optiefilter voor en achter het warmtewisselaarelement wordt
geplaatst.
Hoe. Voor de instructies voor installatie, zie de installatiehandleiding
van de filterkit.
Drukval over het filter. Zie het databook voor de drukvalcurves
voor elke capaciteitsklasse van de unit en elke filterklasse.
Model
Filterkl
asse
EKAFVJ50F6
M6
EKAFVJ50F7
F7
EKAFVJ50F8
F8
EKAFVJ65F6
M6
en
EKAFVJ65F7
F7
EKAFVJ65F8
F8
EKAFVJ100F6
M6
EKAFVJ100F7
F7
EKAFVJ100F8
F8
Temperatuur
0°C DB~40°C DB
Relatieve vochtigheid ≤80%
geïnstalleerde
ventilatie-unit
bedraagt
de
minimaal
VAM350+500 VAM650 VAM800~2000
◯
—
◯
—
◯
—
—
◯
—
◯
—
◯
—
—
—
—
—
—
VAM350~2000J7VEB
Ventilatie-unit met warmteterugwinning
4P487293-1 – 2017.08
met
toegelaten
—
—
—
—
—
—
◯
◯
◯
