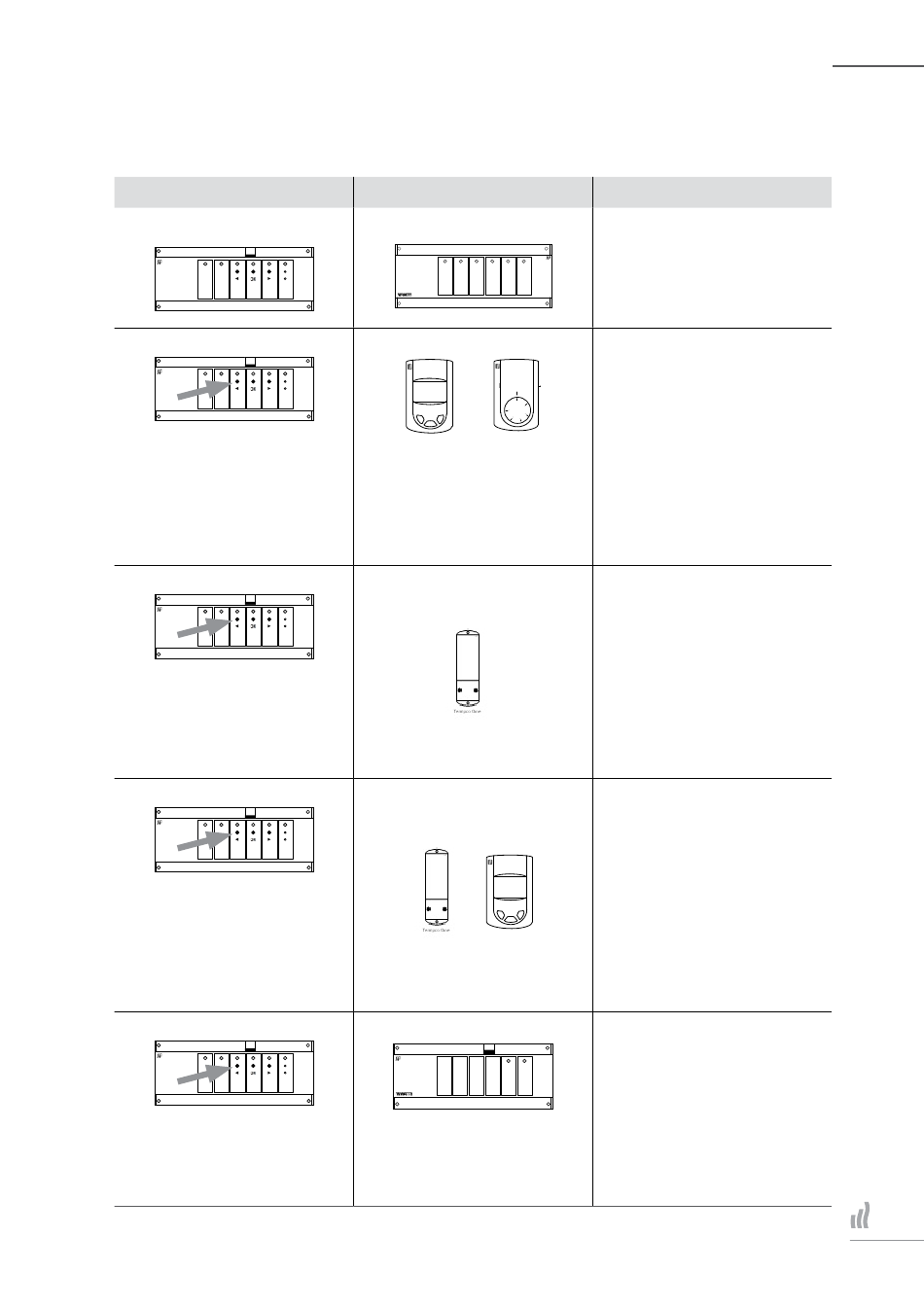

Al de elementen moeten met elkaar verbonden worden. De procedure voor de RF-verbinding wordt in
de onderstaande volgorde uitgevoerd:
Element 1 te verbinden
Master M6Z-RF
M6Z
Master M6Z-RF
M6Z
Druk 5 tellen op OK, de eerste kanaal-
LED moet knipperen. Kies kanalen
met < en > en selecteer/deselecteer
de zone met OK. Als een zone is gese-
lecteerd wordt deze rood.
OPMERKING: Druk 5 seconden op OK
om deze stap te verlaten.
Master M6Z-RF
M6Z
Druk op < gedurende 5 tellen, alle
kanaal-LEDs moeten groen knipperen.
Het product wacht op verbinding.
OPMERKING: Druk op < gedurende 5
tellen om deze stap te verlaten.
Master M6Z-RF
M6Z
Druk op < gedurende 5 tellen, alle
kanaal-LEDs moeten groen knipperen.
Het product wacht op verbinding.
OPMERKING: Druk op < gedurende
5 tellen om deze stap te verlaten.
Master M6Z-RF
M6Z
Druk op < gedurende 5 tellen, alle
kanaal-LEDs moeten groen knipperen.
Het product wacht op verbinding.
OPMERKING: Druk op < gedurende
5 tellen om deze stap te verlaten.
Touch E3 - handleiding master aansluitmodule - 09/2017
Element 2 te verbinden
Uitbreidingsmodule 6 zones
S6Z
Tempco Basic / Digital RF
of
30
Thermostaten :
Zet het product in de modus voor het
maken van een RF-verbinding
(zie desbetreffende handleiding).
Sturing productie warmte
en koeling
Zet het product in de modus voor het
maken van een RF-
verbinding.
Sturing productie warmte en
koeling +
Tempco Digital RF
+
De Sturing moet eerst verbonden zijn
met de thermostaat.
Zet de Sturing in de modus voor het
maken van een RF-verbinding.
PAC-module
PAC Module
Zet het product in de modus voor het
maken van een RF-verbinding.
Opmerkingen
Het is niet nodig ze te verbinden,
monteer eenvoudig de uitbreidings-
module 6 zones met de Master M6Z-
RF (voor beide producten voeding uit-
geschakeld) en u kunt de extra zones
selecteren.
Als de verbinding klaar is, moeten
de kanalen die geselecteerd zijn, op
de Master M6Z-RF groen worden en
de thermostaten moeten de verbin-
dingsmodus verlaten.
In deze configuratie wordt de Sturing
productie warmte en koeling gebruikt
voor het op afstand bedienen van de
pomp of tank: als er geen vraag is op
de Master M6Z-RF, stuurt het appa-
raat de uitgang.
Als de verbinding klaar is gaan
M6Z-RF en Sturing productie warmte
en koeling terug naar normaal bedrijf.
OPMERKING: in plaats van de Stu-
ring, kunt u ook de Tempco Flush en
Tempco Plug gebruiken.
In deze configuratie wordt de Sturing
productie warmte en koeling gebruikt
als extra zone.
Als de verbinding klaar is gaan de
Master M6Z-RF en de Sturing produc-
tie warmte en koeling terug naar nor-
maal bedrijf.
OPMERKING 1: in plaats van de Stu-
ring, kunt u ook de Tempco Flush en
Tempco Plug gebruiken.
OPMERKING 2: deze configuratie is
alleen mogelijk in een verwarmings-
installatie (geen koeling).
Als de verbinding klaar is gaan de
Master M6Z-RF en PAC-module tege-
lijkertijd terug naar normaal bedrijf.
NL
TOUCH E3
|
5
