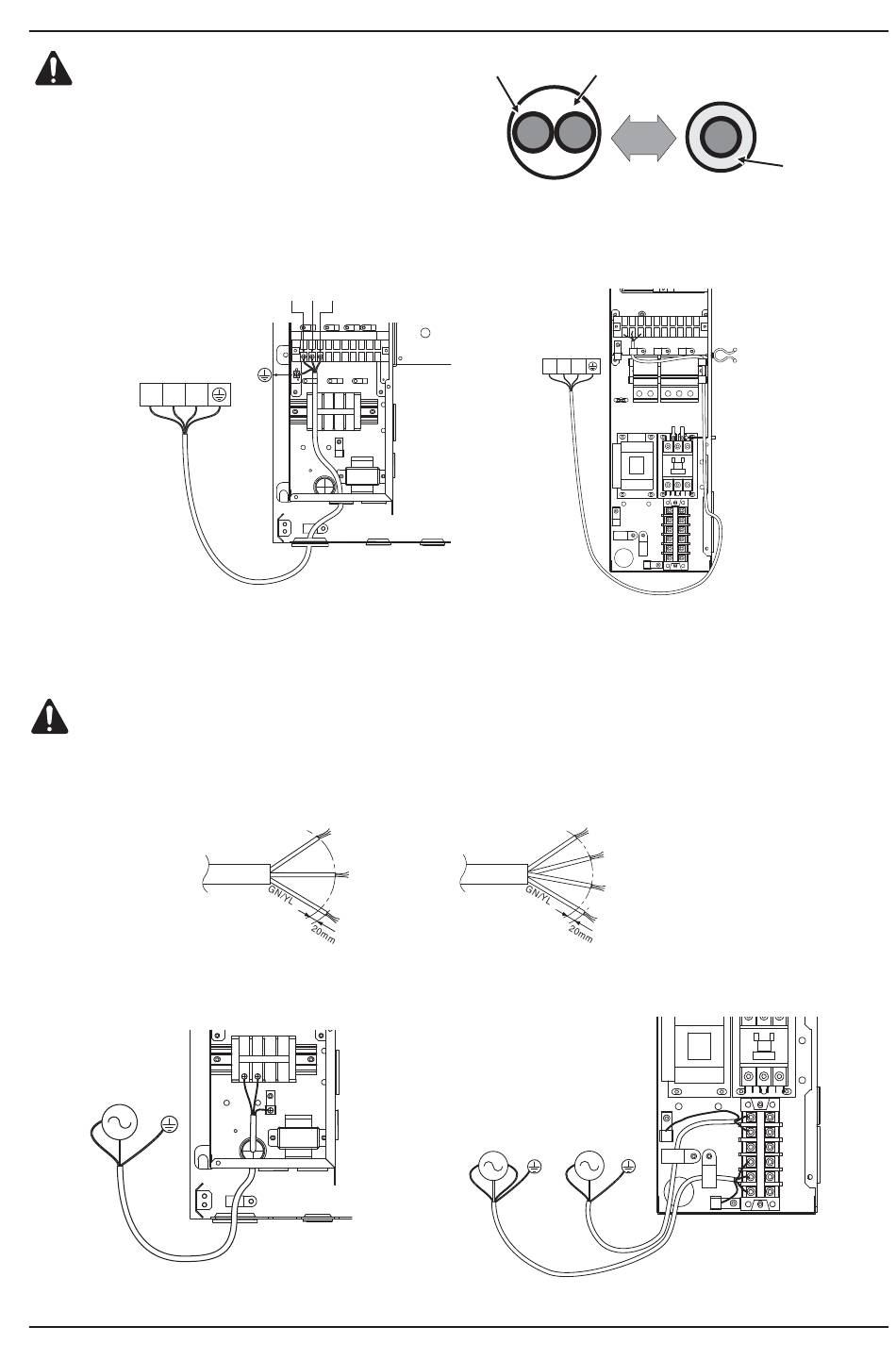

Slangen en bedrading voor eenheid binnen
LET OP
Gebruik een afzonderlijke
communicatiekabel als de te overbruggen
afstand groter is dan 40 m.
Aansluiten aan eenheid buiten
Eindblok bij eenheid buiten
1
2
3
1Ø Elektrische verwarming
Bedrading elektrische verhitter
LET OP
Specificatie stroomkabel : De stroomdraad die met het buitenelement is verbonden, moet passen
met IC 60245 of HD 22.4 S4 (Met rubber geïsoleerd draad, type 60245 IEC 66 of H07RN-F)
Als de stroomdraad is beschadigd, moet die – om gevaar te voorkomen - worden vervangen door de
fabricant, zijn serviceagent of soortgelijk gekwalificeerd personeel.
Externe stroomtoevoer (zelfde
speciale stroomtoevoer voor de
nheid binnen en de eenheid buiten)
L
N
1Ø Elektrische verwarming
58 Hittepomp lucht naar water
1(L) 2(N) 3
1 Fase (Ø)
L
N
L
N
Scheiding
Netkabel
Eindblok bij
eenheid buiten
1
2
3
3Ø Elektrische verwarming
Driefasig (Ø)
R
T
L
S
N
3Ø Elektrische verwarming
Afgeschermde
kabel
Communicatieverbinding
