Aansluitschema - Endress+Hauser Nar300 Beknopte Handleiding
Olielekdetector vlottersensor
Verberg thumbnails
Zie ook voor NAR300:
- Beknopte handleiding (32 pagina's) ,
- Beknopte handleiding (40 pagina's)
Inhoudsopgave
Elektrische aansluiting
6.5

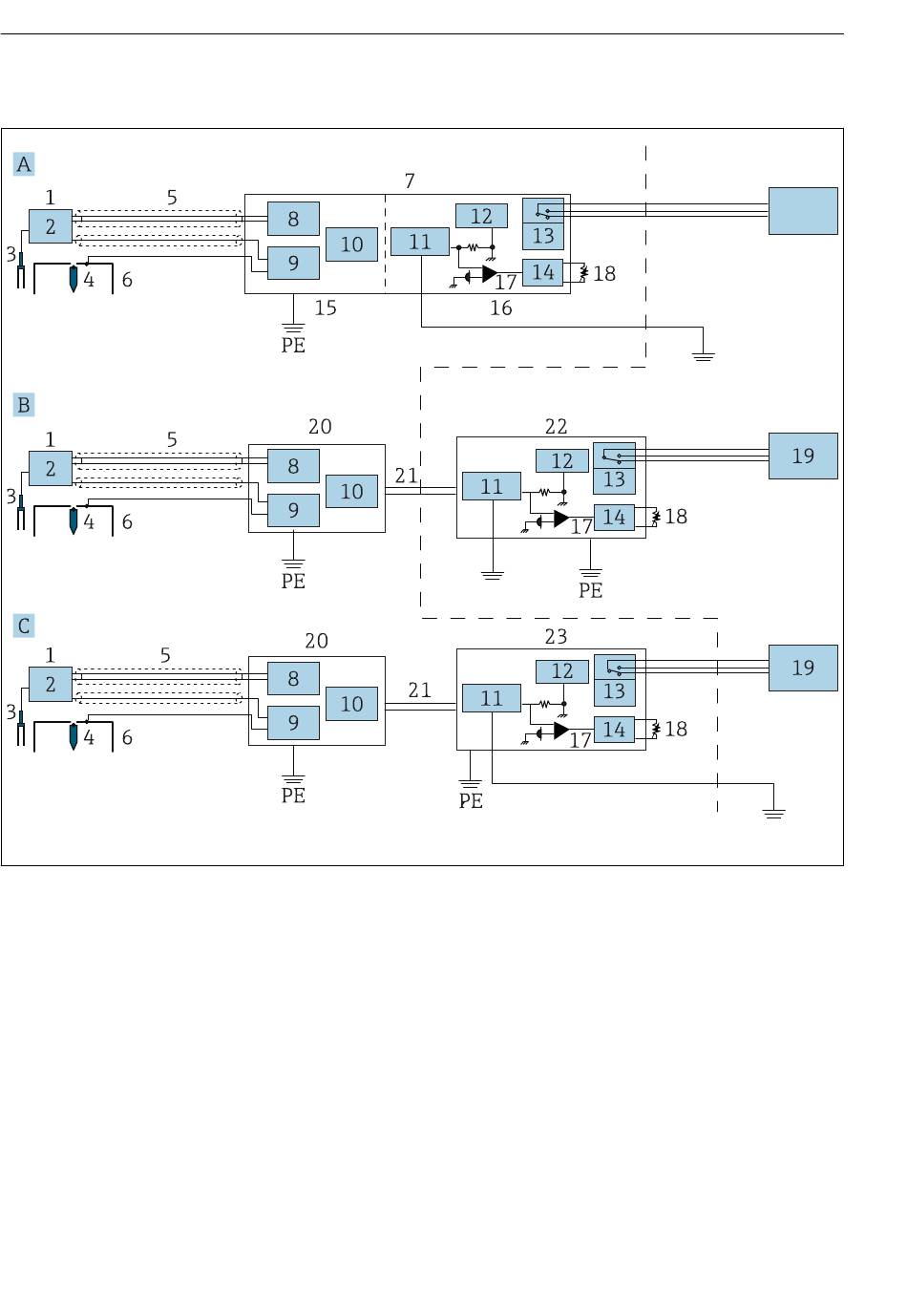

Aansluitschema
12
Aansluitschema
A
Ex d-type transmitter-systeem (geïntegreerde uitvoering)
B
intrinsiekveilig transmitter-systeem (separate uitvoering)
C
Ex d [ia] transmitter-systeem (separate uitvoering)
PE
Randaarde (beschermingsaarde)
GND Klasse A aarde (alleen TIIS-specificatie)
1
Vlottersensor NAR300
2
Aandrijfeenheid trilvork
3
Trilvork
4
Geleidbaarheidsdetectie-elektrode (sensor)
5
Speciale kabel
6
Geleidbaarheidsdetectie-elektrode (vlotter)
7
Transmitter NRR261 (geïntegreerde uitvoering)
8
Vloeistofdetectiecircuit
9
Geleidbaarheidsdetectiecircuit
10
Stroomuitgangscircuit
36
GND
NAR300-systeem
19
GND
GND
