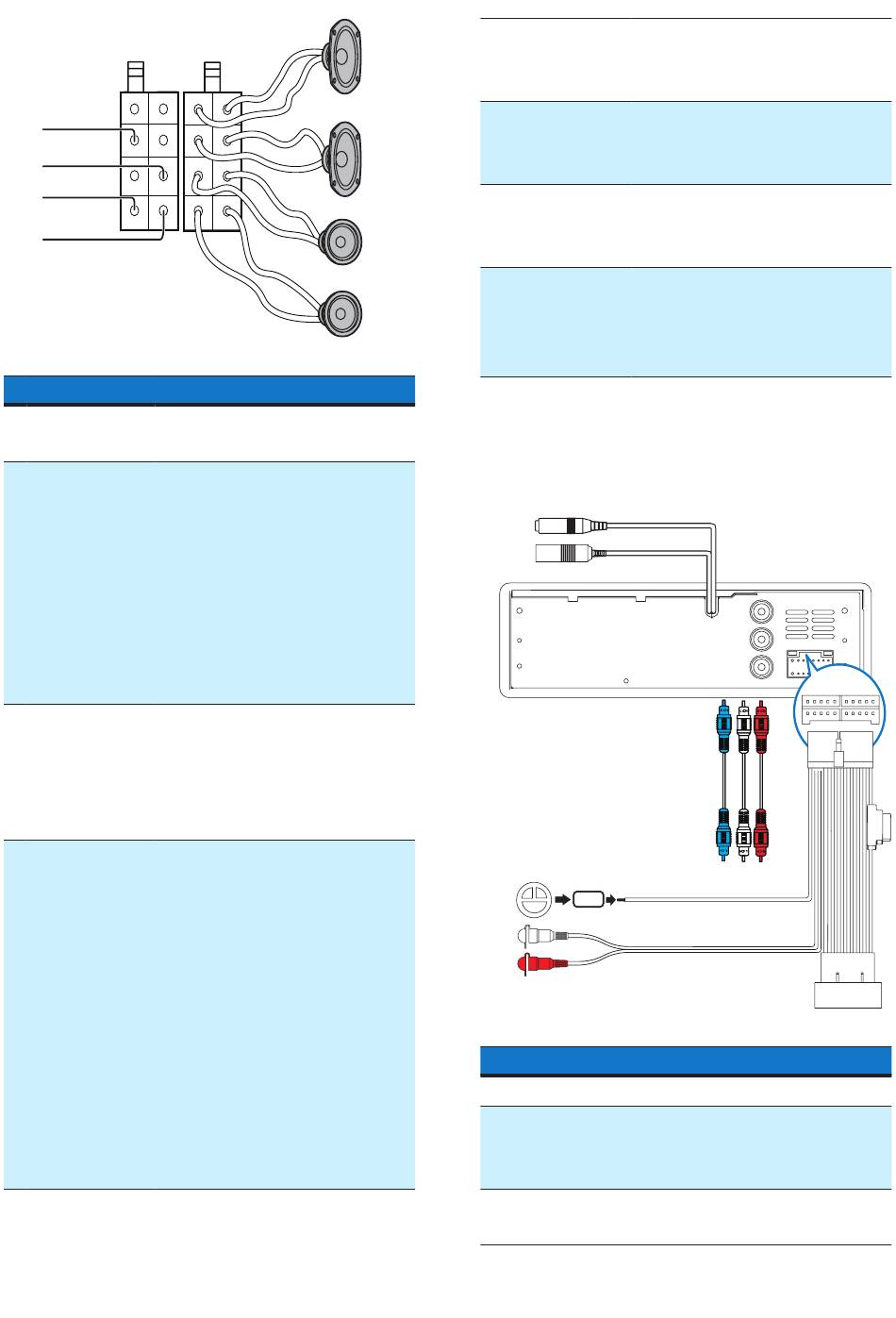

Connector
Aansluiten op
1
Gele kabel
De +12V-accu die altijd
onder spanning staat
2
Blauw-witte
De kabel van de
kabel
elektrische antenne of
de voedingskabel van de
antenneversterker. Als er
geen elektrische antenne of
antenneversterker is, of als
de antenne handmatig wordt
bediend, hoeft u deze kabel
niet aan te sluiten.
3
Zwarte kabel Een metalen oppervlak
van de auto. Sluit de
zwarte kabel (aarde) aan
voordat u de gele en rode
voedingskabels aansluit.
4
Rode kabel
De +12V-aansluiting die
onder spanning staat
wanneer het contact
van de auto in de
accessoirestand staat. Als
er geen accessoirestand is,
sluit u deze kabel aan op de
+12V-accu die altijd onder
spanning staat. Zorg er eerst
voor dat de zwarte kabel
(aarde) is aangesloten op
een metalen oppervlak van
de auto.
NL
9
5
Groene en
h
groen-zwarte
kabels
6
Witte en
zwart-witte
g
kabels
7
Grijze en
grijs-zwarte
f
kabels
8
Paarse en
paars-
e
zwarte
kabels
2
Sluit het andere uiteinde van de
standaardconnector aan op het
audiosysteem in de auto.
a
b
g
h
Connector
ANTENNA
1
External Mic
2
SUBWOOFER
3
(aansluiting)
Linkerluidspreker (achter)
Linkerluidspreker (voor)
Rechterluidspreker (voor)
Rechterluidspreker (achter)
SUB-W
REAR LINE OUT
c
f
d
Aansluiten op
Antenne voor radio
Een externe
microfoon voor
telefoongesprekken
Subwoofer
L
R
e
