1) Steek een rechte schroevendraaier in
geïnclineerde positie aan de onderkant
v a n d e w a n d b e d i e n i n g , d r a a i d e
schroevendraaier om de achterplaat los
te maken. (let op de draairichting, de
achterplaat kan beschadigen!)
2) G e b r u i k d r i e G B 9 5 0 - 8 6 M 4 X 2 0 -
schroeven om de achterplaat direct op
de muur te plaatsen.
3) G e b r u i k t w e e M 4 X 2 5 G B 8 2 3
-88-schroeven om de achterplaat op de
86 elektrische kast te plaatsen en één
GB950-86 M4X20-schroef om deze op
de muur te bevestigen.
4) Stel de lengte van de twee plastic
pluggen op de juiste lengte af. Zorg
ervoor dat de pluggen in de muur tot aan
de oppervlakte van de muur reiken.
5) Gebruik de kruiskopschroeven om de
achterplaat van de wandbediening aan
de muur te bevestigen via de pluggen.
Zorg ervoor dat de achterplaat van
de wandbediening zich op hetzelfde
niveau bevindt, en bevestig dan de
wandbediening op de achterplaat.
6) Het te strak draaien van de schroeven
leidt tot vervorming van de achterplaat.

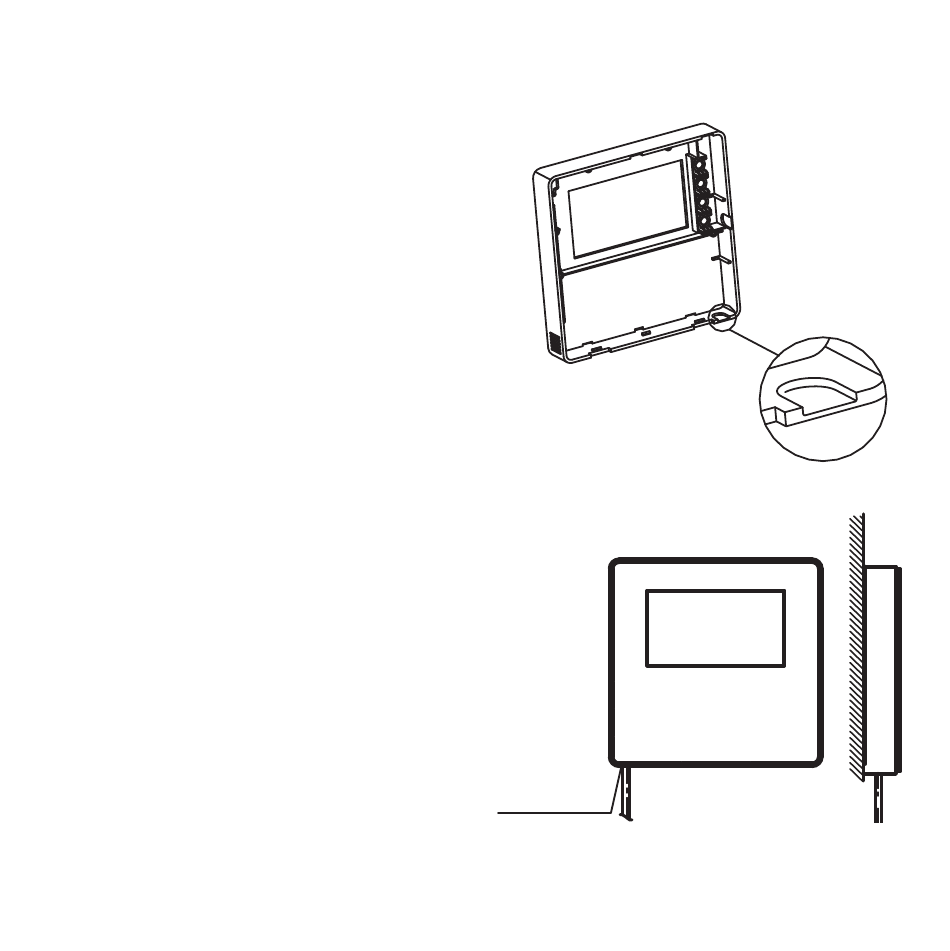

4.3.4 Bedradingsuitgang
A
Snijplek
bedradingsuitgang
linksonder
Bedradingsuitgang
linksonder
33
