Installatiehandleiding
De VIDI Positioner 3004/101 van AVK Smart Water kan gemonteerd worden op een standaard
EN bovendeel variërend van DN80 tot DN400 (zowel nieuwe als oude uitvoeringen),
bijvoorbeeld AVK serie 06/30 schuifafsluiter en serie 18/00 combi-cross.
Deze handleiding laat zien hoe u de VIDI Positioner monteert op een serie 06/30 schuifafsluiter.
Wat is er nodig?
•
AVK serie 06/30 schuifafsluiter
•
Spindelkap incl. bout en beschermkap
•
VIDI Positioner 3004/101
•
Speciale borgring voor VIDI Positioner
•
Inbussleutel: 6 mm
OPMERKING: Aandachtspunten tijdens de installatie:
•
Na montage moet het statische deel /magneetring vast zitten en kan het niet meer bewegen
op het bovendeel van de schuifafsluiter
•
De borgring mag niet volledig op de spindel worden gedrukt
Volg onderstaande montage instructies:

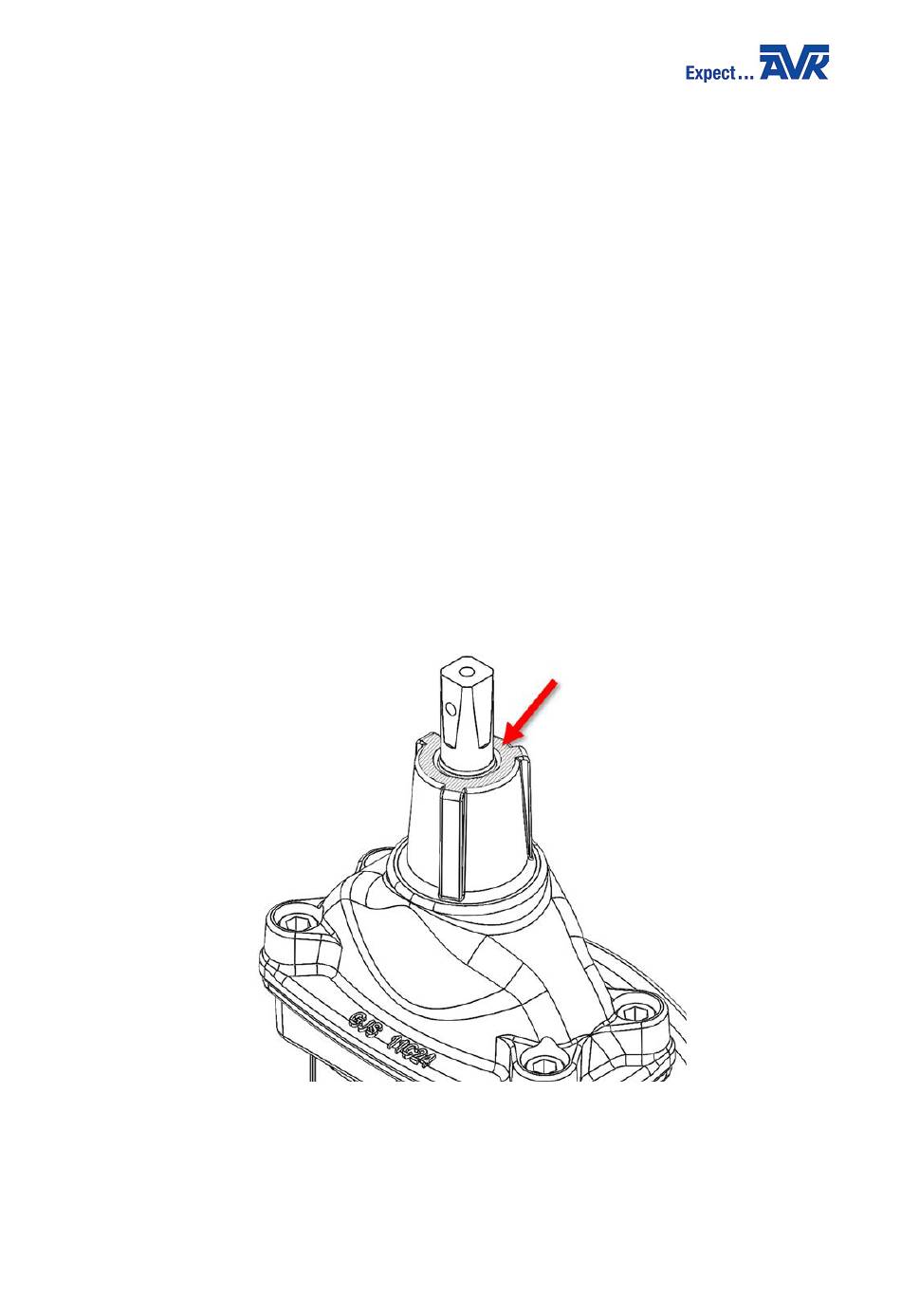

1. Zorg ervoor dat de bovenkant van het bovendeel schoon en droog is.
2. Plak dubbelzijdig tape op de magneetring en verwijder de beschermfolie
Gebaseerd op AVK-Tech formulier nr. 04.186, rev 3, 15-Nov-2018
Copyright © AVK Holding A/S, originele versie, rev. 3, 25-MEI-2022
