Hoofdstuk 2: Installatie
Ringconfiguratie
Ringnetwerkconfiguratie wordt aanbevolen omdat deze voorziet in redundantie in
het transmissiepad.
Gebruik voor een ringconfiguratie (klasse A) beide poorten om alle netwerk-
kaarten of centrales zodanig aan te sluiten dat zij een ring vormen,
zoals hieronder wordt getoond.

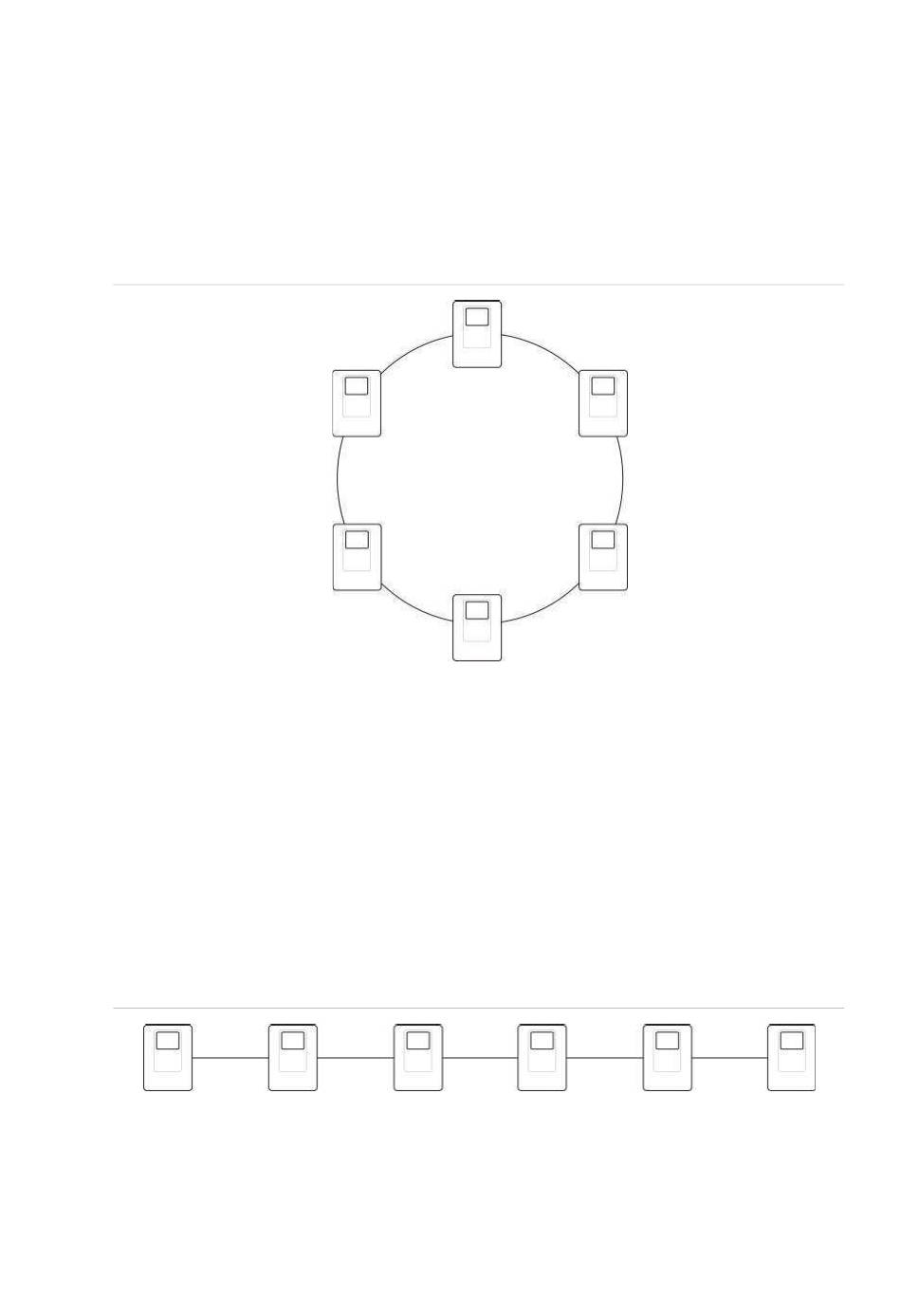

Afbeelding 14: Ringconfiguratie brandmeldnetwerk
Busconfiguratie
Opmerking:
Om te voldoen aan de EU-regelgeving, gebruikt u deze netwerk-
configuratie alleen wanneer de detectiegroepen en verplichte EN 54-2-
uitgangsfuncties (signaalgever- en doormelduitgangen) niet extern zijn tussen
centrales.
Een busnetwerkconfiguratie wordt gewoonlijk niet aanbevolen omdat dit type
configuratie niet voorziet in redundantie in het transmissiepad.
Sluit de centrales voor een busconfiguratie (klasse B) op de onderstaande wijze
aan.
Afbeelding 15: Busconfiguratie brandmeldnetwerk
ZP1-X3E-serie Installatiehandleiding
