Voedingsaansluiting en carterverwarming
Om beschadiging van de compressor te voorkomen, dient
u de carterverwarming ten minste 6 uur vóór het
opstarten van de compressor in te schakelen als de unit
gedurende een lange periode niet heeft gefunctioneerd.
Procedure voor het inschakelen van de carterverwarming:
1
Schakel de stroomonderbreker in op het lokaal voedingspaneel.
Zorg ervoor dat de unit in de
2
De carterverwarming wordt automatisch ingeschakeld.
3
Controleer de voedingsspanning op de voedingsklemmen L1,
L2 en L3 met behulp van een voltmeter. De spanning moet
overeenkomen met de spanning op het identificatieplaatje van
de unit. Als de voltmeter een spanning aangeeft die niet ligt
binnen het bereik vermeld in de technische gegevens, moet u de
lokale bedrading controleren en indien nodig de voedingskabels
vervangen.
4
Controleer of de carterverwarming opwarmt.
Na 6 uur is de unit klaar voor gebruik.
Algemene aanbevelingen
Neem de onderstaande aanbevelingen door vooraleer u de unit
inschakelt:
1
Sluit alle servicepanelen van de unit nadat de volledige
installatie en alle vereiste instellingen zijn uitgevoerd.
2
De servicepanelen van de schakelkast mogen enkel worden
geopend in geval van onderhoud door een erkend elektricien.
3
Wanneer u vaak aan de digitale controller moet kunnen,
installeert u best een digitale afstandsbediening in optie
(EKRUPG).
4
Schakel de voeding tijdens de winter nooit uit; zoniet kan de
verdamper bevriezen (wanneer OP10 is geïnstalleerd) de lcd-
schermen van de digitale controller beschadigd geraken.
EWYQ080~250DAYN
Bedrijfsklare luchtgekoelde ijswaterkoelgroepen
4PW35558-1C – 2014.03
OFF
-stand staat.
"
"
W
ERKING
De EWYQ-units zijn uitgerust met een digitale controller (achter het
servicepaneel) die een gebruikersvriendelijke instelling, gebruik en
onderhoud van de unit toelaat.
Dit gedeelte van de handleiding heeft een praktijkgerichte, modulaire
structuur. Behalve het eerste onderdeel, dat een kort overzicht biedt
van de controller zelf, behandelt elk onderdeel of subonderdeel een
specifieke instelling die u met de unit kunt uitvoeren.
Afhankelijk van de unit, bevat het systeem één of twee koel-/
verwarmingscircuits. EWYQ130~250-units bestaan uit twee circuits,
terwijl EWYQ080+100-units er slechts één hebben. Deze circuits
worden gewoonlijk C1 en C2 genoemd in de hiernavolgende
omschrijvingen. Dit betekent dat alle informatie over circuit 2 (C2)
niet geldt voor EWYQ080+100-units.
Digitale controller
Gebruikersinterface
De digitale controller bestaat uit een alfanumeriek scherm, toetsen
met een symbool om op te drukken en een aantal controlelampjes.

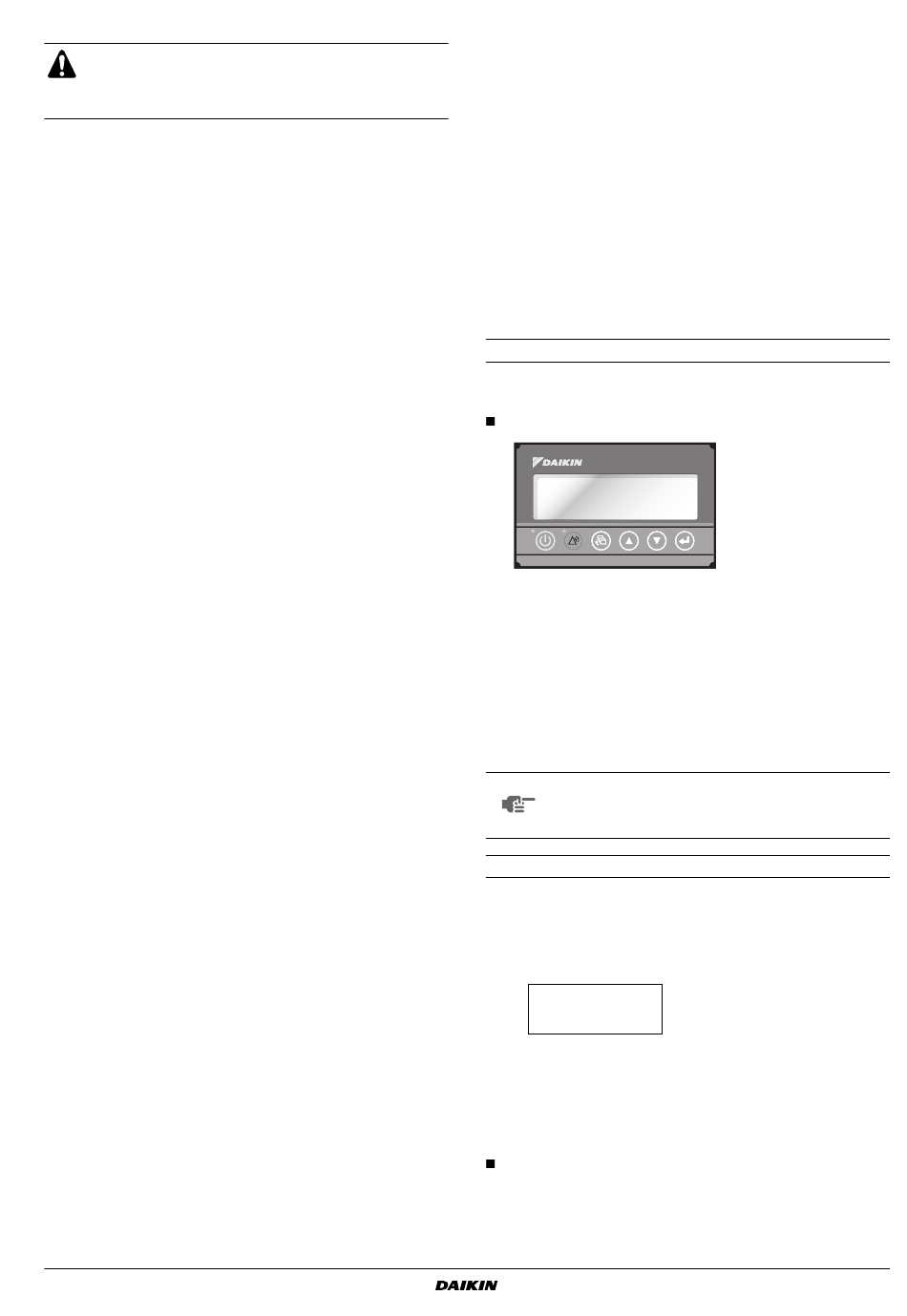

Digitale controller en digital afstandsbediening (EKRUPG)
Afbeelding - Digitale controller/afstandsbediening
-toets, om de unit in en uit te schakelen.
œ
-toets, om het beveiligingsmenu te selecteren of een
π
alarm terug te stellen.
-toets, om het hoofdmenu te selecteren.
ƒ
-toetsen, om de schermen van een menu te doorlopen
fi
(alleen als ^, v of ÷ verschijnt) of om een instelling te
Ì
verhogen, respectievelijk te verlagen.
-toets, om een selectie of instelling te bevestigen.
‡
Afwijking bij de temperatuurweergave: ±1°C.
LET OP
Het alfanumeriek scherm kan minder leesbaar zijn in
rechtstreeks zonlicht.
Naar een menu gaan
Scroll door het hoofdmenu met de fi- en Ì-toetsen om naar het
menu van uw keuze te gaan. Druk op de ‡-toets om naar het
geselecteerde menu te gaan.
ªÒµ®
†Úæ∂Ï
De toegang tot het instelpuntenmenu ( ∑ ) en het gebruikers-
instelmenu
( Å )
is
beveiligd
"Gebruikerspaswoord veranderen" op pagina 20.
Niet gese-
Menu
lecteerd
Weergavemenu
=
º
Instelpuntenmenu
=
Ò
Gebruikersinstelmenu
=
Â
Timermenu
=
µ
Historiekmenu
=
®
Infomenu
=
†
I/O-statusmenu
=
Ú
Login/logout-menu
=
æ
Netwerkmenu
=
∂
Koel/verwarmingsmenu
=
Ï
met
een
paswoord;
Gebruiksaanwijzing
Geselec-
teerd
ª
∑
Å
Ó
‚
™
Ÿ
Æ
∆
Í
zie
8
