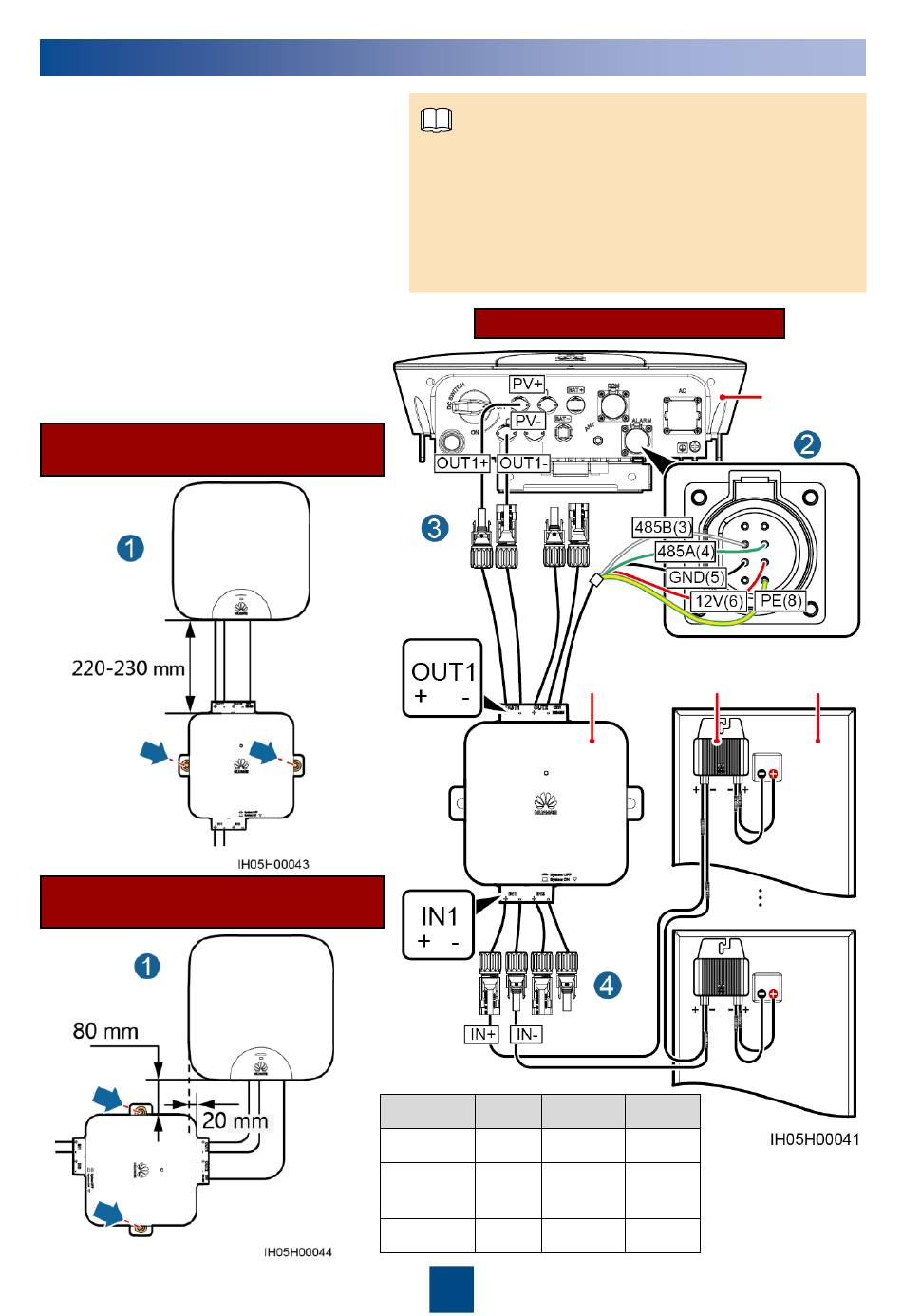

Installatie en kabelverbindingen
1. Installeer de safetybox onder of aan de
zijkant van een omvormer met de
meegeleverde M6x60-keilbouten. Het wordt
aanbevolen een M8-boorbit te gebruiken om
gaten te boren. Het aanhaalmoment moet
4,5–5,5 N· m bedragen.
2. Sluit de RS485-communicatie-, PE- en
12V-stroomkabels van de safetybox aan op
de overeenkomstige poort op de omvormer.
3. Sluit de uitgangsklemmen van de safetybox
aan op de DC-ingang van de omvormer (één
route wordt als voorbeeld gebruikt in de
rechterafbeelding).
4. Sluit de ingangsklemmen van de safetybox
aan op de uitgangspoorten van de reeks
optimizers (één route wordt als voorbeeld
gebruikt in de rechterafbeelding).
Installatiemodus 1
(Aanbevolen afstand)
Installatiemodus 2
(Aanbevolen afstand)
OPMERKING
1. Elke ingang van de safetybox ondersteunt een seriële
aansluiting van maximaal 15 optimizers en de
reeksspanning moet lager zijn dan 600 V DC.
2. Nadat het snoer en de klem zijn verwijderd, kunnen de PE-
kabel van de safetybox en de PE-communicatiekabel van
de stroommeter samen worden aangesloten op de
communicatieklem (pen 8) van de omvormer.
Elektrisch schema
Kabel
Kleur
Kabel
485B(3)
Wit
12V(6)
485A(4)
Groen PE(8)
GND(5)
Zwart
-
2
Safetybox
Optimizer
Kleur
Rood
Geel
groen
-
Omvormer
PV-module
