PREZONE642 - Monteerbare mixer/voorversterker met multi-zone

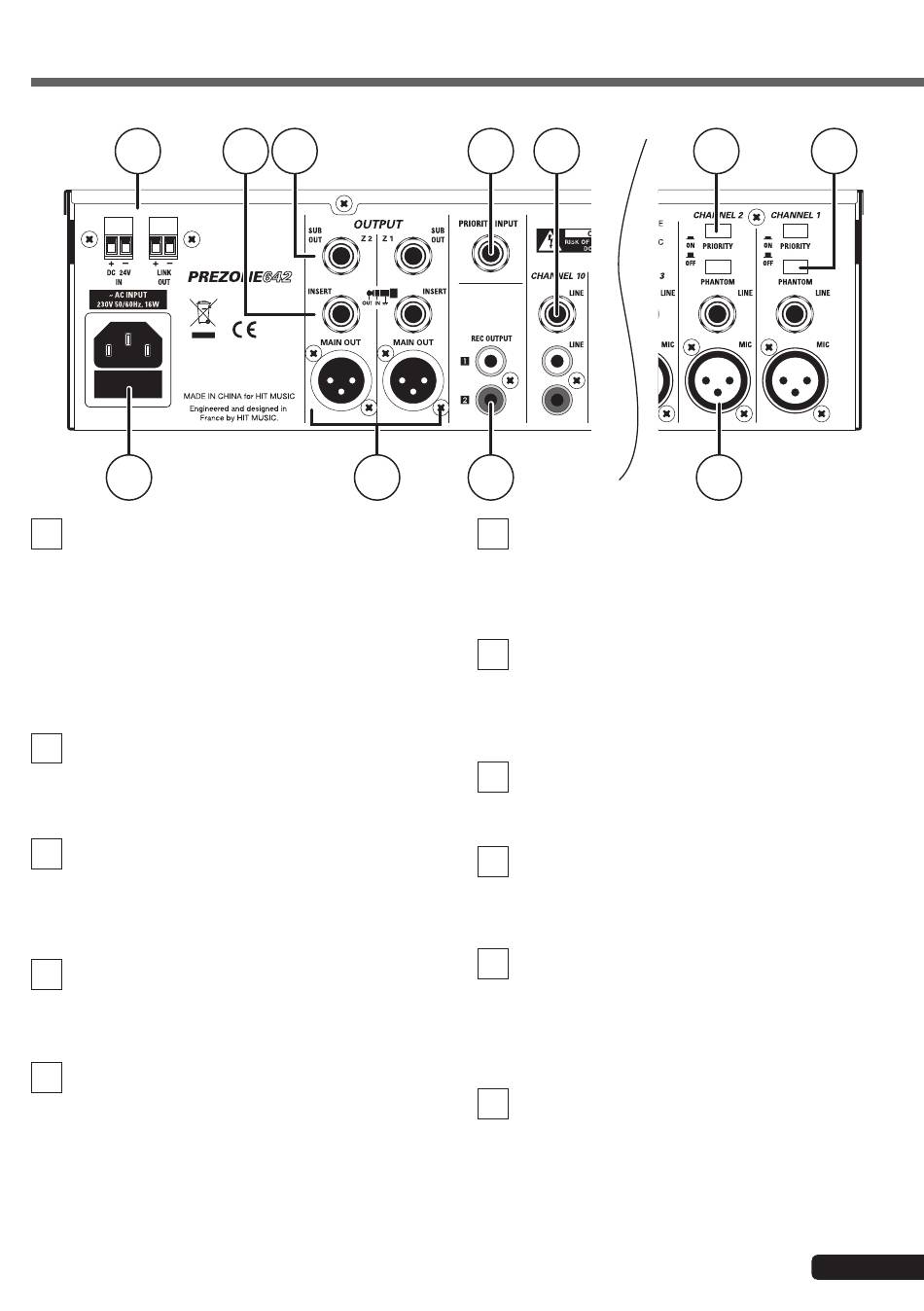

Achterpaneel
1
2
1
DC24V- en LINK OUT-connectoren
Uw PREZONE642 kan op openbare plaatsen worden
geïnstalleerd en noodsignalen uitzenden. Om
ingeschakeld te blijven in geval van stroomuitval,
is het apparaat uitgerust met een
24 V-noodstroomaansluiting.
Er kunnen meer apparaten in serie worden aangesloten
via de LINK OUT-aansluiting.
Alleen het waarschuwingssignaal van de PRIORITY
INPUT wordt dan uitgezonden.
2
Stroomaansluiting
Sluit hier het meegeleverde IEC-netsnoer aan en steek
vervolgens het andere uiteinde in een stopcontact,
nadat u de spanning hebt gecontroleerd.
3
INSERT-aansluitingen
Hier kunt u een effectenmodule, compressor,
begrenzer, enz. aansluiten.
Zie het hoofdstuk "Connectors" voor meer informatie
over deze aansluitingen.
4
SUB-uitgangen
Sluit hier een versterker aan om een andere
ondergeschikte zone te voeden. Het signaalniveau kan
worden aangepast via het voorpaneel.
5
MAIN-uitgangen
Sluit hier een versterker aan om de luidsprekers te
voeden.
Het signaalniveau kan worden aangepast via de
knoppen ZONE 1 en ZONE 2 op het voorpaneel.
3 4
5
9
10
15 14 17
6
8
7
6
PRIORITY INPUT-aansluiting
Sluit hier een signaal aan dat afkomstig is van een
noodsysteem.
Alle andere signalen worden onderbroken als er een
signaal wordt gedetecteerd op deze ingang.
7
REC-uitgang
Sluit hier een opnameapparaat aan.
Het signaal dat naar deze uitgang wordt verzonden, is
een mix van alle signalen die via de ingangen worden
ontvangen.
8
Ingangen op lijnniveau
Elk signaal op lijnniveau kan naar deze ingangen
worden verzonden (cd-speler, MP3, Tuner, enz.).
9
Microfooningangen
Sluit hier uw microfoons aan.
De kanalen 1 en 2 hebben optionele fantoomvoedingen
die u kunt aansluiten.
10
PRIORITY-schakelaars
Indien geactiveerd, kunt u prioriteit geven aan kanaal
1 of 2. Ze fungeren als talkovers en onderbreken de
signalen van niet-prioritaire kanalen.
Het prioriteitsniveau van deze kanalen zal dan identiek
zijn aan de PRIORITY INPUT (6).
11
PHANTOM-schakelaars
Hiermee kunt u een +18V DC fantoomvoeding aan
microfoonkanalen 1 en 2 toevoegen.
