4.4
Montage van het handwiel
Aanwijzing
Het handwiel en alle onderdelen voor het monteren vindt u in de doos met de accessoires.
Het handwiel kan voor transport, bv. bij smalle deuren, worden gedemonteerd.

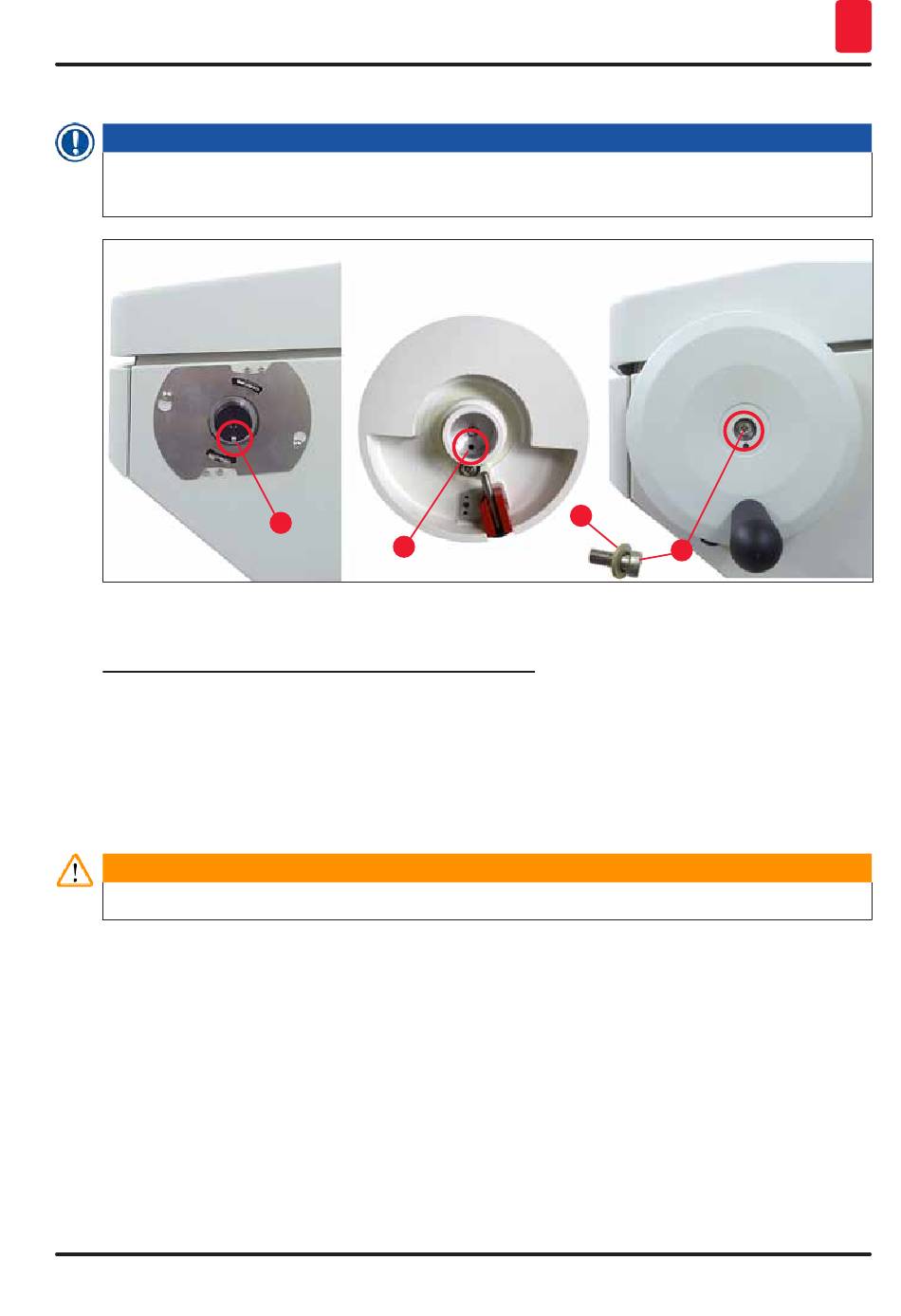

Afb. 9
Voor het monteren van het handwiel gaat u als volgt te werk:
1. Plaats de pin
2. Plaats de veerring
3. Draai de schroef vast (→ Afb. 9-4) met de inbussleutel (6 mm).
4. Breng het afdekplaatje (zelfklevend - niet afgebeeld) aan.
» Demontage geschiedt in omgekeerde volgorde.
Waarschuwing
Draai het handwiel alleen, wanneer de cryostaat gekoeld en de cryokamer koud is.
Leica CM1860/CM1860 UV
1
2
(→ Afb. 9-1)
van het handwielas in het gat
(→ Afb. 9-3)
op de schroef zoals weergegeven in
Opstellen van het apparaat
3
4
(→ Afb. 9-2)
van het handwiel.
(→ "Afb. 9")
4
(→ Afb. 9-4).
27
