8. MIDI -LED – groene LED, licht op wanneer MIDI-gegevens worden ontvangen op de MIDI IN
9. MONITOR – uitgangsniveauregeling van de hoofdmonitor – dit is een analoge regeling en regelt het niveau op uitgangen 1 en 2 op
het achterpaneel.
10.
- Sluit een of twee stereohoofdtelefoons aan op de twee ¼" (6,25 mm) TRS-aansluitingen onder de volumeregelaars van de
hoofdtelefoon. De hoofdtelefoonuitgangen voeren altijd de signalen die naar respectievelijk analoge uitgangen 1 & 2 en 3 & 4 (als
stereoparen) in Focusrite Control worden geleid.

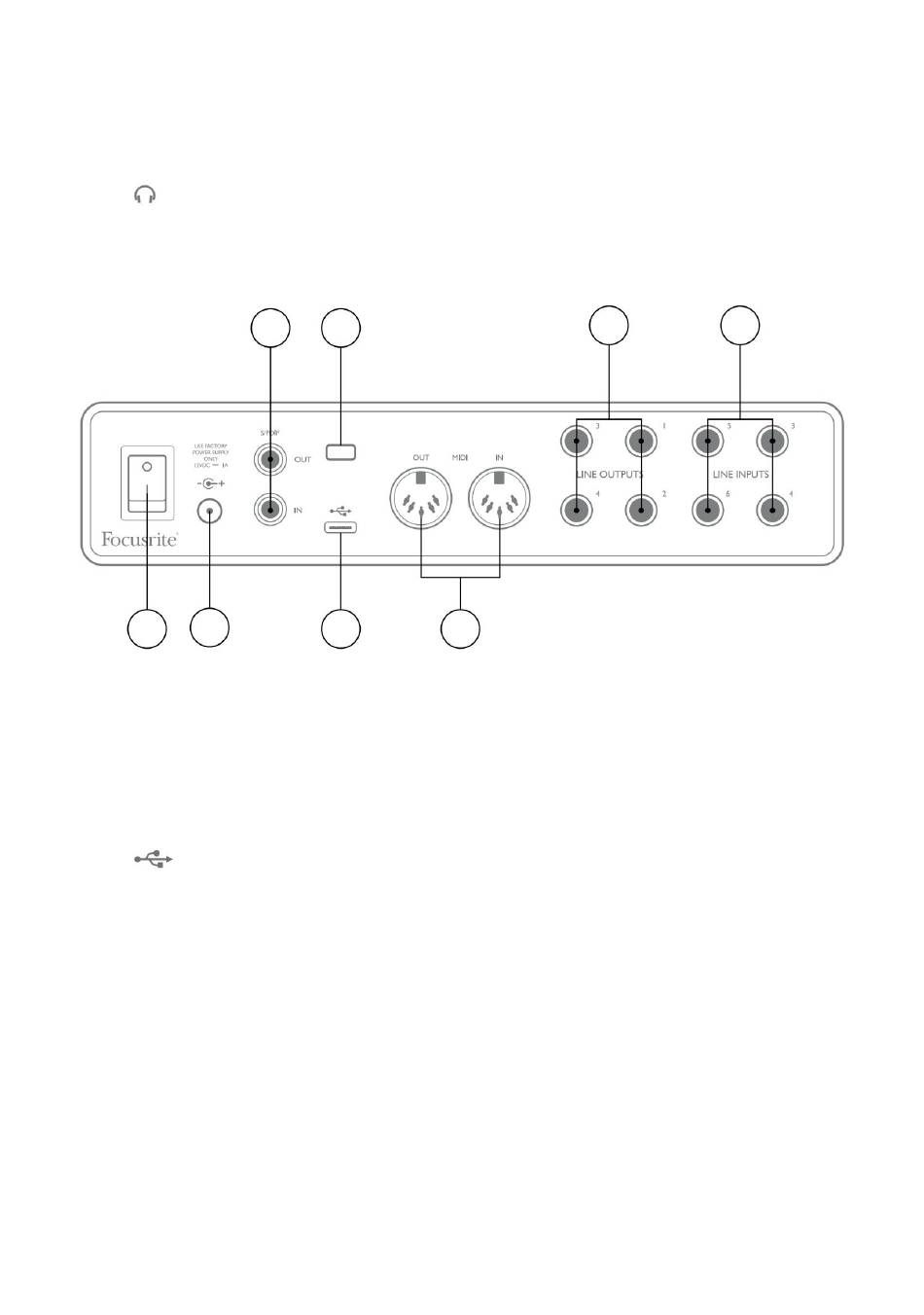

Achter paneel
17 16
11. LIJNINGANGEN 3 tot 6 – vier gebalanceerde analoge lijningangen op ¼" (6,35 mm) jack-aansluitingen.
Sluit hier andere bronnen op lijnniveau aan, met behulp van ¼" TRS (gebalanceerd) of TS (ongebalanceerd) jackpluggen.
12. LIJNUITGANGEN 1 tot 4 – vier gebalanceerde analoge lijnuitgangen op ¼" (6,35 mm) jack-aansluitingen; gebruik TRS-aansluitingen
voor een gebalanceerde verbinding of TS-aansluitingen voor ongebalanceerde. Uitgangen 1 en 2 worden normaal gesproken
gebruikt om het primaire bewakingssysteem aan te sturen, hoewel de signalen die beschikbaar zijn op elk van deze uitgangen
kunnen worden gedefinieerd in Focusrite Control. Uitgangen 3 en 4 kunnen worden gebruikt voor het aansturen van alternatieve
luidsprekers (dwz middenveld, nabijveld, enz.), of om externe FX-processors aan te sturen.
USB 2.0-poort – Type C-connector; sluit de Scarlett 8i6 aan op uw computer met de meegeleverde kabel.
13.
14. MIDI IN en MIDI OUT – standaard 5-pins DIN-aansluitingen voor aansluiting van externe MIDI-apparatuur.
De Scarlett 8i6 fungeert als een MIDI-interface, waardoor MIDI-gegevens van/naar uw computer kunnen worden gedistribueerd
naar extra MIDI-apparaten.
15. SPDIF IN en OUT – twee phono-aansluitingen (RCA) die tweekanaals digitale audiosignalen in of uit de Scarlett 8i6 in S/PDIF-
formaat vervoeren. Dit zijn ingangen 7 en 8 en uitgangen 5 en 6 van/naar de unit. Net als alle andere in- en uitgangen, kunnen
signalen op deze connectoren worden gerouteerd in Focusrite Control.
16. Externe DC-voedingsingang – de Scarlett 8i6 wordt gevoed via de meegeleverde AC-adapter (PSU), nominaal voor 12 V DC en 1
A; de polariteit van de coaxiale connector is met plus (+12 V) op de middelste pin. Merk op dat de Scarlett 8i6 niet kan worden
gevoed via de USB-poort van de hostcomputer.
17. Aan/uit-schakelaar.
18. K (Kensington-veiligheidsslot) – bevestig uw Scarlett 8i6 desgewenst aan een geschikte structuur.
