8.2.2.6
Hydraulische smoorkleppen instellen

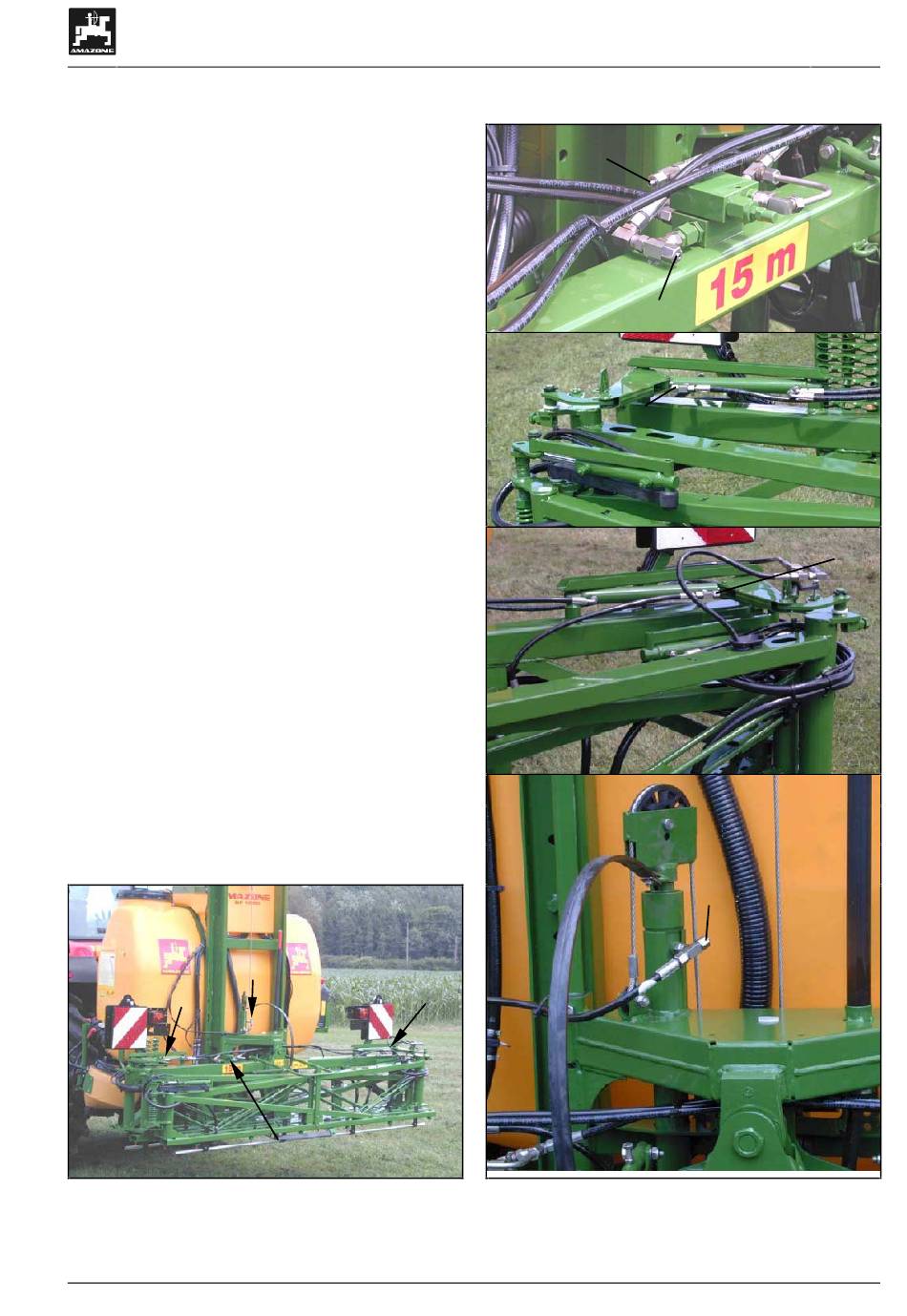

Op de fabriek is de snelheid waarmee de diverse
hydraulische functies werken (Spuitboom in- en
uitvouwen, balanscorrectie in- en uitschakelen, etc)
met de betreffende smoorkleppen op het
stuurventielenblok (Fig. 72) reeds ingesteld.
Afhankelijk van het type trekker kan het nodig zijn de
ingestelde werksnelheid te corrigeren.
De snelheid waarmee de diverse hydraulische
functies worden bediend kunnen door het in- of
uitdraaien van de inbusbout op het betreffende
drosselventiel worden ingesteld.
Verlagen
van
de
-
indraaien.
Verhogen
van
de
-
uitdraaien.
,
Wanneer de werksnelheid voor het in- en
uitvouwen van de boomsegmenten moet
worden veranderd, altijd alle 3 drossels
(Fig. 72/1 en Fig. 72/3) op dezelfde wijze
verstellen
Fig. 72/... of Fig. 73/...
1 - Hydrauliekdrossel
uitklappen.
2 - Hydrauliekdrossel – balanscorrectie ver- en
ontgrendelen.
3 - Hydrauliekdrossel
inklappen.
4 - Hydrauliekdrosel
inklappen.
5 - Hydrauliekaansluiting – hoogteverstelling (de
drossel zit op de linker hydrauliekcilinder van de
hoogteverstelling).
3
Fig. 72
Spuitbomen
werksnelheid,
inbusbout
werksnelheid,
inbusbout
–
alle
boomsegment
–
linker
boomsegment
–
rechter
boomsegment
5
1,2
4
Fig. 73
2
1
3
5
UF SB 233.2 - 04.03
83
