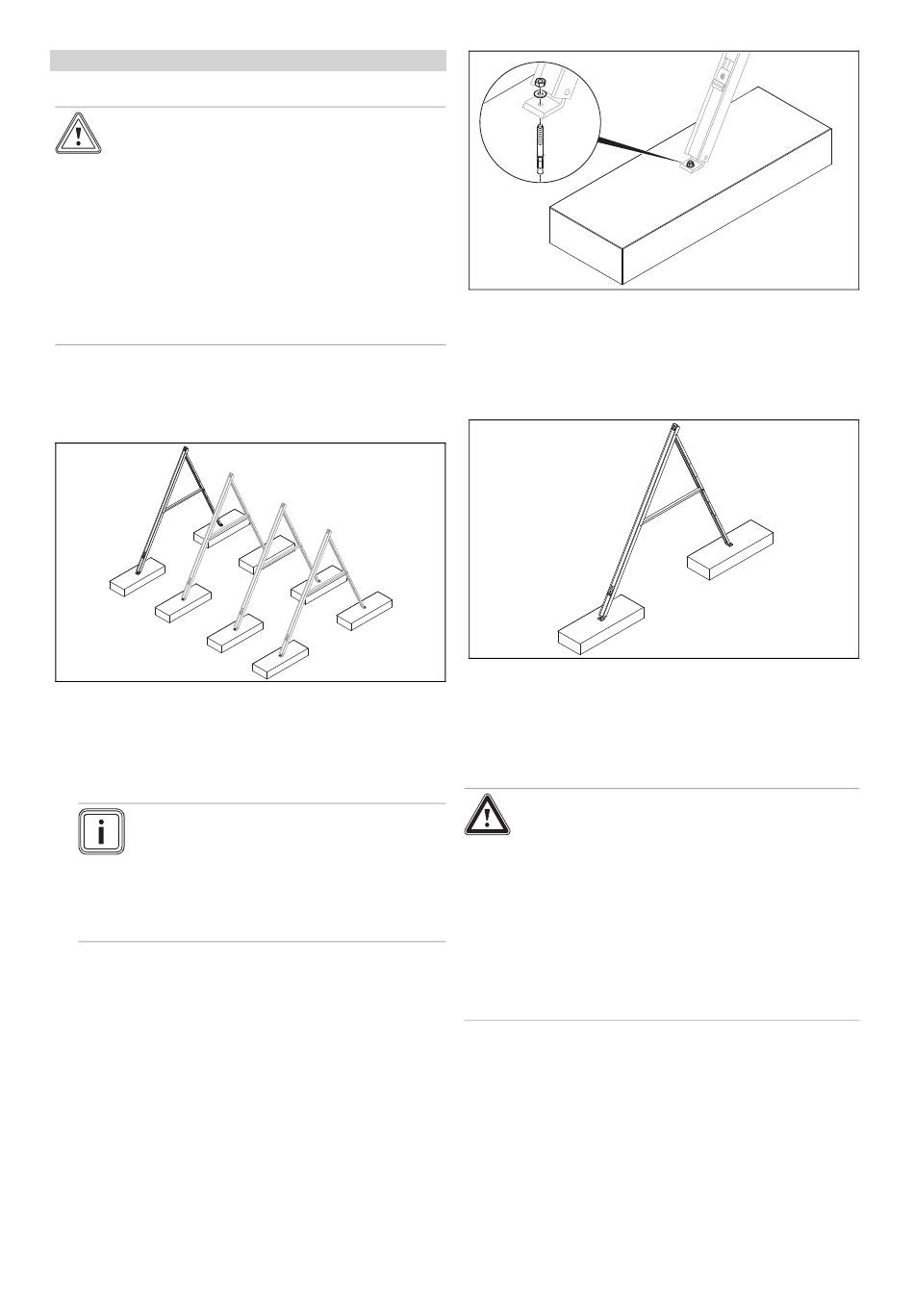

Voorwaarde: Montagetype: Zwevende montage (zonder beladingsplaten)
Gewichten voorbereiden
Opgelet!
Ondichtheid door vernietiging van de
dakbedekking!
Bij vernietiging van de dakbedekking kan er
water in het gebouw dringen.
▶
Zorg bij het opstellen op dakdichtings-
vlakken voor voldoende bescherming van
de dakbedekking.
▶
Plaats over een grote oppervlakte anti-
slipbeschermmatten onder het opstel-
lingssysteem.
▶
Als het dak met grind bedekt is, verwijder dan het grind
op de plaatsen waarop u de gewichten wilt opstellen en
gebruik antislipbeschermmatten ter bescherming van de
dakbedekking.
▶
Leg de afstanden van de frames vast. (→ Pagina 22)
▶
Transporteer het vereiste aantal gewichten op het platte
dak.
▶
Plaats de gewichten op de definitieve posities van de
opstellingsplaats.
Aanwijzing
De 4 gewichten voor de opname van twee
frames voor een collector zijn erg zwaar.
Daarom is het aan te raden om de definitieve
positie en uitlijning van de gewichten al voor
het vastschroeven van de frames te bepalen
en de gewichten daar te plaatsen.
▶
Kies voor de gebruikte gewichten geschikt bevestigings-
materiaal (diameter: min. 10 mm).
▶
Boor in het midden een gat in elk gewicht.
0020077988_04 auroTHERM exclusive Installatie- en onderhoudshandleiding
Frames op gewichten vastschroeven
▶
Neem het eerste reeds in de montagehoek bevestigde
frame in de hand.
▶
Schroef de voorste framevoet op het eerste gewicht.
▶
Schroef de achterste framevoet op het tweede gewicht.
◁
Het eerste frame is stabiel gemonteerd.
▶
Monteer het tweede frame zo op de twee volgende ge-
wichten, zoals hierboven beschreven.
▶
Bouw zoveel frames op als u voor de opname van de
collectoren nodig hebt.
4.5.2
Collectoren monteren
Gevaar!
Lichamelijk letsel en materiële schade
door het vallen van een collector!
Een collector kan bij ondeskundige bevesti-
ging vallen.
▶
Trek de klemelementen vast.
▶
Controleer de reglementaire spanning
door aan de klemklauwen te schudden.
▶
Als een klemklauw bewogen kan worden,
draai dan de moer vast.
1.
Monteer de collectoren op het dak, zoals in de volgende
hoofdstukken aangegeven.
Montage 4
