Elektronische schakeleenheid 1-kanaals
3
Bediening
Deze handleiding beschrijft de bediening met een toetselement. De bediening met andere ele-
menten wordt in de handleiding van het betreffende element beschreven. De bediening via ne-
venaansluiting 2-draads met een toetselement of impulsdrukker komt overeen met de bediening
van de hoofdaansluiting.
Last schakelen
￭
Toetselement indrukken: last wordt in- of uitgeschakeld.
3-draads nevenaansluiting: inschakelen boven indrukken, uitschakelen onder indrukken.
4
Informatie voor elektrotechnicus
4.1 Montage en elektrische aansluiting
GEVAAR!
Levensgevaar door elektrische schokken.
Apparaat vrijschakelen. Spanningvoerende delen afdekken.

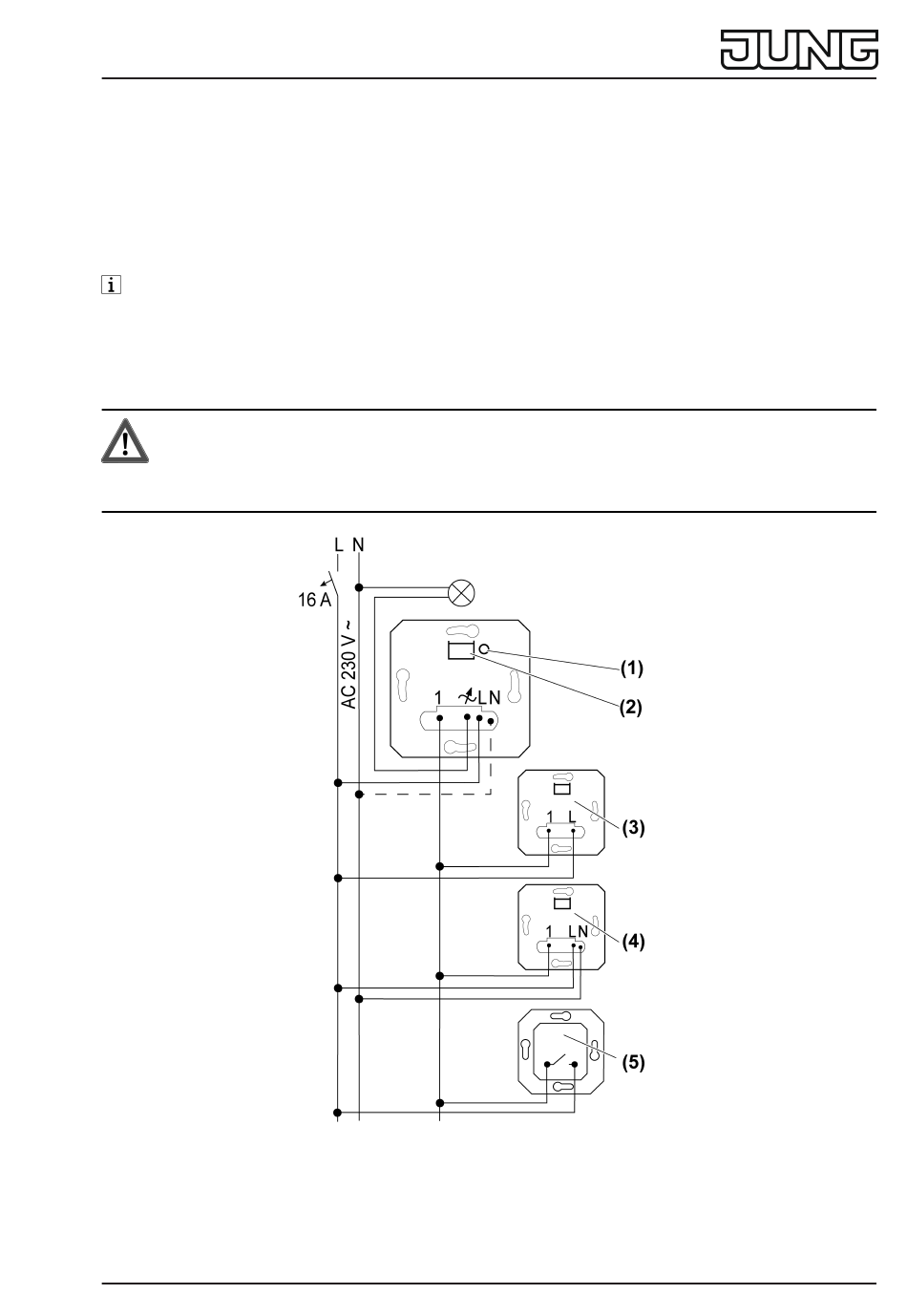

Afbeelding 1: Aansluitschema met optionele nevenaansluitingen
(1)
Knop Test
(2)
Indicatie-LED en aansluitbuis voor element
(3)
Nevenaansluiting 2-draads
(4)
Nevenaansluiting 3-draads
82400513
J0082400513
2 / 6
24.05.2019
