3.3
Koelbedrijf
Het product bezit afhankelijk van het land de functie CV-
bedrijf of CV- en koelbedrijf.
Via een optionele accessoire is een latere activering van het
koelbedrijf mogelijk.
3.4
Werkwijze van de warmtepomp
De warmtepomp bezit een gesloten koudemiddelcircuit
waarin een koudemiddel circuleert.
Door cyclische verdamping, compressie, condensatie en ex-
pansie wordt in het CV-bedrijf warmte-energie van de omge-
ving opgenomen en aan het gebouw afgegeven. In het koel-
bedrijf wordt aan het gebouw warmte-energie onttrokken en
aan de omgeving afgegeven.
3.4.1

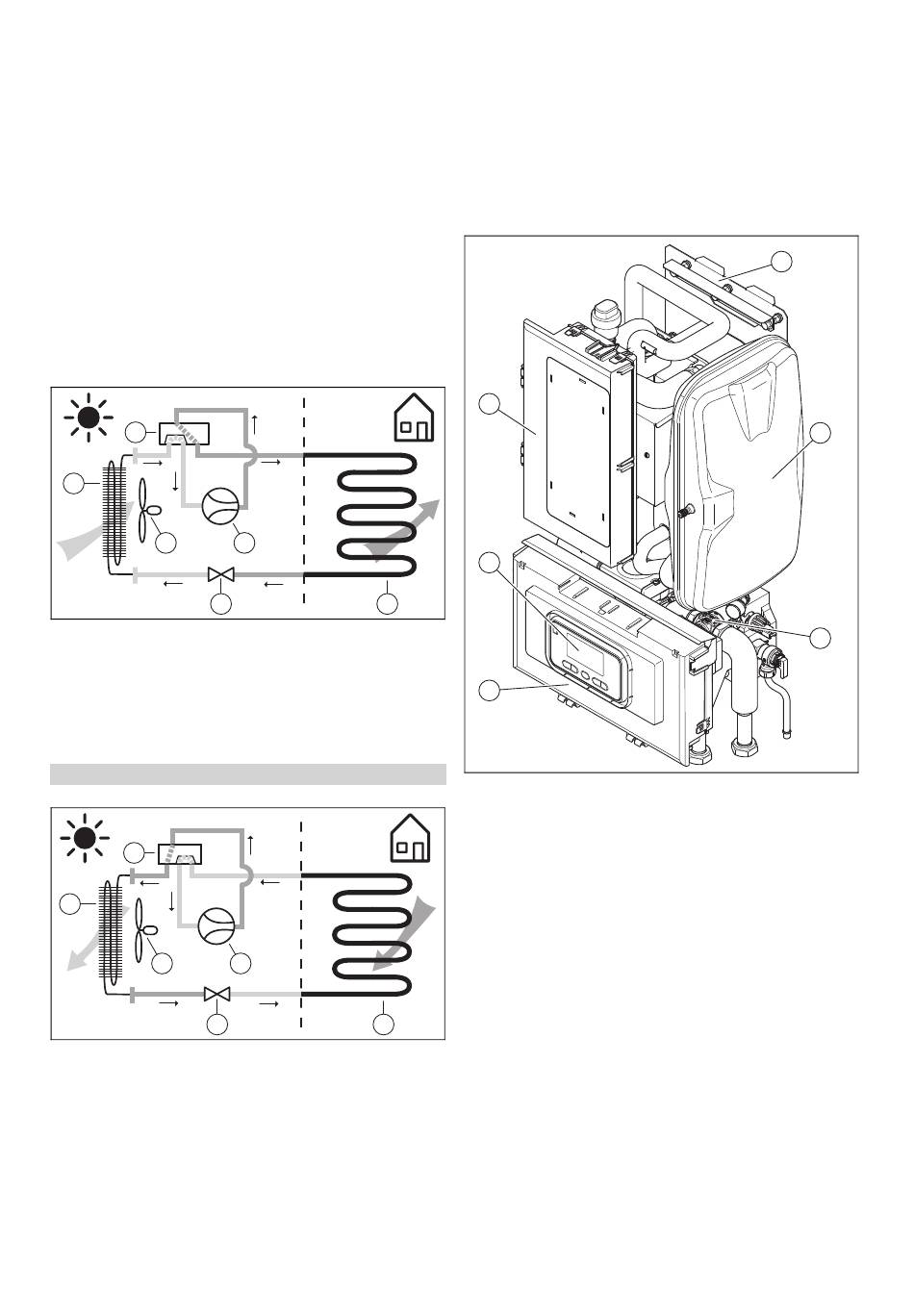

Werkingsprincipe, CV-bedrijf
2
1
3
5
1
Condensor (warmtewis-
selaar)
2
Vierwegomschakelklep
3
Ventilator
3.4.2
Werkingsprincipe, koelbedrijf
Geldigheid: Product met koelbedrijf
2
1
3
5
1
Condensor (warmtewis-
selaar)
2
Vierwegomschakelklep
3
Ventilator
0020276047_03 Hydraulisch station Installatie- en onderhoudshandleiding
4
6
4
Compressor
5
Expansieventiel
6
Condensor (warmtewis-
selaar)
4
6
4
Compressor
5
Expansieventiel
6
Condensor (warmtewis-
selaar)
Productbeschrijving 3
3.5
Beschrijving van het product
Het product is de binnenunit van een lucht-waterwarmte-
pomp met splittechnologie.
De binnenunit is via het koudemiddelcircuit met de buitenunit
verbonden.
3.6
Productoverzicht
3.6.1
Opbouw van het product
6
5
4
1
Ophangbeugel
2
Expansievat
3
Hydraulisch blok
1
2
3
4
Schakelkast met print-
plaat
5
Thermostaat van de
binnenunit
6
Schakelkast (voor extra
verwarmingsstaaf)
17
