27
Tel.
30 31
29
5. INSTALLATIE
5.1. MIG-lassen instellen & werking
5.1.1 Montage van de spoel
5.1.1.1 open de afdekklep voor het draadtoevoercompartiment. Verwijder de draadspoelhouder(23) door er tegen de klok
in af te schroefdraad.
5.1.1.2 monteer de draadspoel met een diameter van 200 mm op de spoelhouder, zodat het uiteinde van de draden vanaf
de onderkant van de spoel naar de draadaanvoerunit gaat. Monteer de draadspoelhouder (23) opnieuw en draai de vinger
strak aan.
5.1.1.3 stel de spoelremspanning in door de stelschroef(24) met een inbussleutel te draaien. Met de klok mee om de
remspanning te verhogen, tegen de klok in om de remspanning te verminderen. De spoelrem tensimoet zo worden ingesteld
dat de spoel vrij kan draaien , maar niet blijft draaien zodra de draadaanvoer stopt. Dit moet mogelijk worden aangepast
omdat de draad is opgebruikt en het spoelgewicht afneemt.
5.1.2 Draadaanvoerunit laden
5.1.2.1 laat de draadaanvoerspan (19) los door de draadaanvoerspanningsregelaar (18) te draaien zoals hieronder afgebeeld
25
26
28
32

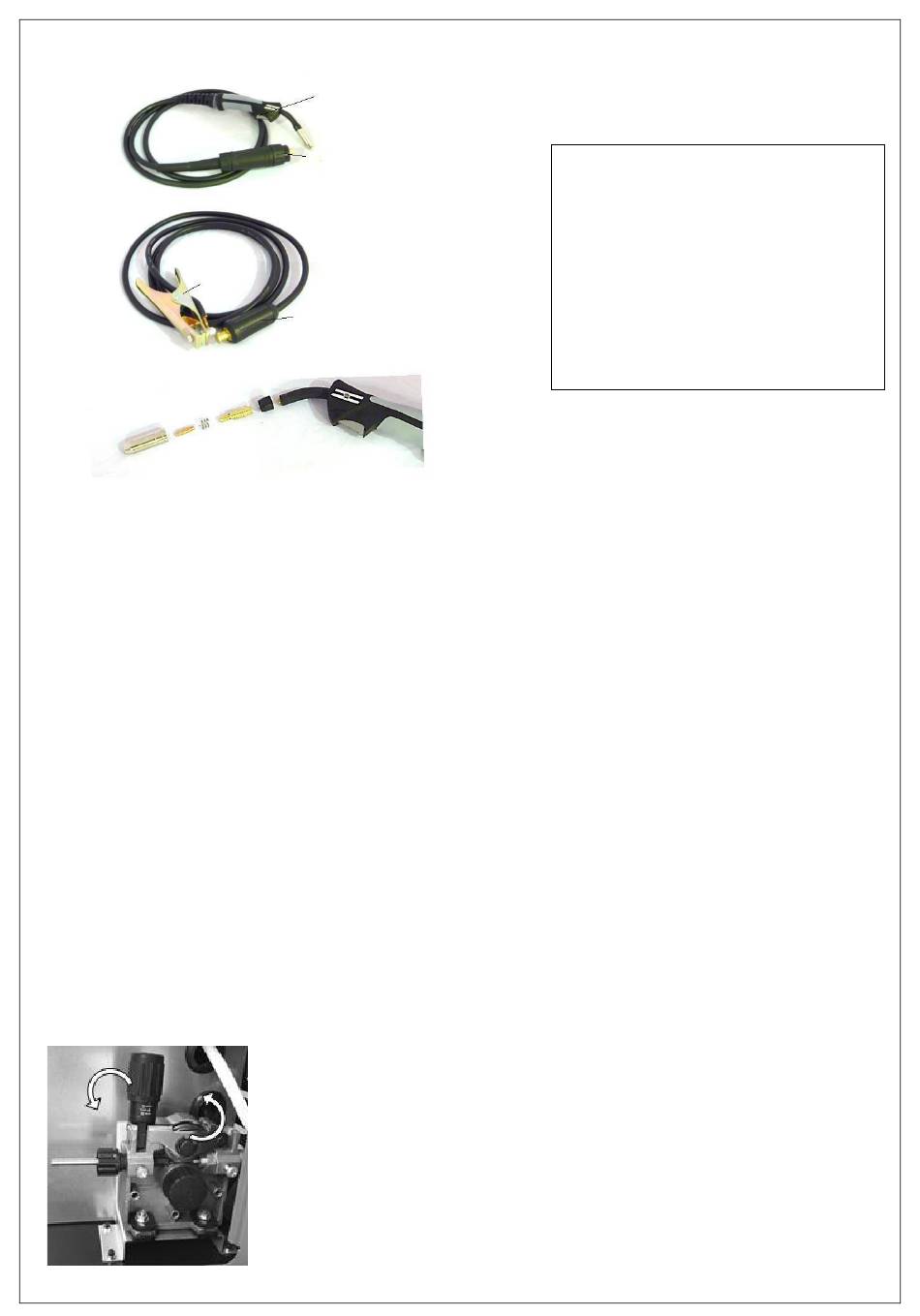

25. Toorts trekker schakelaar |
26. Zaklamp "Euro" connector
27. Werkstuk Aardeklem
28. Aarding lood snelkoppeling
29. Conisch gasmondstuk/lijkwade
30. MIG lassen
31. Lijkwadeveer
32. MIG-adapter
8
