4 Bediening

4
Bediening
4.1

Overzicht bedieningselementen

9
8
7
6
5

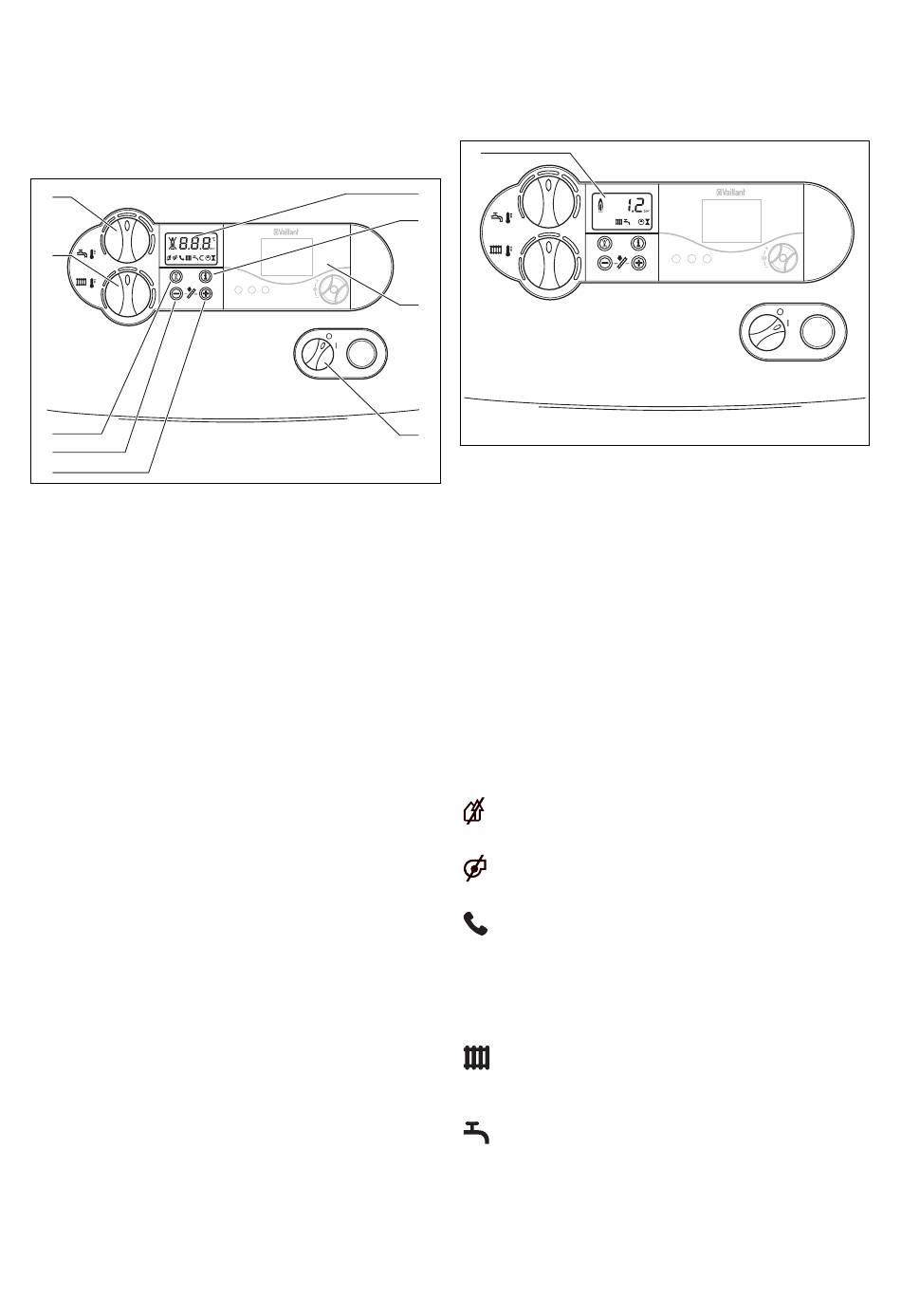

Afb. 4.1 Bedieningselementen
Trek de frontklep aan de greep naar beneden om deze te
openen. De nu zichtbare bedieningselementen hebben
de volgende functies (zie afb. 4.1):
1
Display voor weergave van de waterdruk van de cv-
installatie, de actuele cv-aanvoertemperatuur, de
bedrijfsfunctie of bepaalde extra informatie
2 Toets „i" voor het weergeven van informatie
3 Inbouwregeling (garnituren)
4 Aan/uitschakelaar voor het in- en uitschakelen van
het toestel
5 Toets „+" voor het vooruitstappen van het diagnose-
systeem (voor de installateur bij het instellen en bij
het zoeken naar storingen)
6 Toets „-" voor het terugstappen van het diagnosesy-
steem (voor de installateur bij het instellen en bij het
zoeken naar storingen) en voor het weergeven van
de actuele cv-aanvoertemperatuur op het display
7 Toets „Reset" voor het resetten van bepaalde storin-
gen
8 Draaiknop voor het instellen van de cv-aanvoertem-
peratuur
9 Draaiknop voor het instellen van de warmwateruit-
stroomtemperatuur
8
i
F
P
Digitaal informatie- en diagnosesysteem
1
1
2
3
4
Afb. 4.2 Display
De hrSOLIDE is uitgerust met een digitaal informatie- en
diagnosesysteem. Dit systeem geeft informatie over de
bedrijfstoestand van het toestel en helpt u bij het verhel-
pen van storingen.
Tijdens de normale bedrijfsfunctie van het toestel wordt
op het display (1) de actuele waterdruk van de cv-instal-
latie weergegeven (bijvoorbeeld 1,2 bar). In het geval van
een storing wordt de weergave van de druk vervangen
door de betreffende storingscode.
Bovendien geven de weergegeven symbolen de volgende
informatie:
1
Weergave van de waterdruk van de cv-installatie,
van de actuele cv-aanvoertemperatuur of weer-
gave van een status- of storingscode
Storing in het verbrandingslucht-/
verbrandingsgastraject
Storing in het verbrandingslucht-/
verbrandingsgastraject
Zolang het symbool op het display verschijnt,
wordt door het garnituur vrnetDIALOG de cv-
aanvoertemperatuur en warmwater-uitstroom-
temperatuur ingesteld, dat betekent dat het toe-
stel werkt met andere temperaturen dan die met
de draaiknoppen (8) en (9) zijn ingesteld
Cv-functie actief
permanent aan:
knippert:
Warmwaterfunctie actief
permanent aan:
knippert:
i
F
P
cv-functie
branderwachttijd actief
warm water wordt getapt
comfortfunctie is in bedrijf,
brander aan
Bedieningshandleiding hrSOLIDE
