Installatie en
bedieningsinstructies
AV.25/03/10.NL
Editie 2010 /NL
ENA 50-60 INSTALLATIE- EN BEDIENINGSINSTRUCTIES
5.
Installeren
5.1. Voorbereiding voor installatie
Controleer of het montage-oppervlak het maximum gewicht van de automaat inclusief het water kan
dragen. Raadpleeg hoofdstuk 9: Technische gegevens.
● De automaat mag niet door uitwendige krachten worden beïnvloed.
● Er mag geen vuil in de automaat en de toebehoren terecht komen.
● Installeer afsluiters op het drinkwaternet ter plekke.
● Houd voor onderhoudswerkzaamheden voldoende vrije ruimte rondom de navulmodule.
● Neem de geldende normen m.b.t. het gebruik en de installatieplaats in acht en informeer zo nodig de
verantwoordelijke test- en certificeringsorganen voordat het systeem in gebruik wordt genomen.

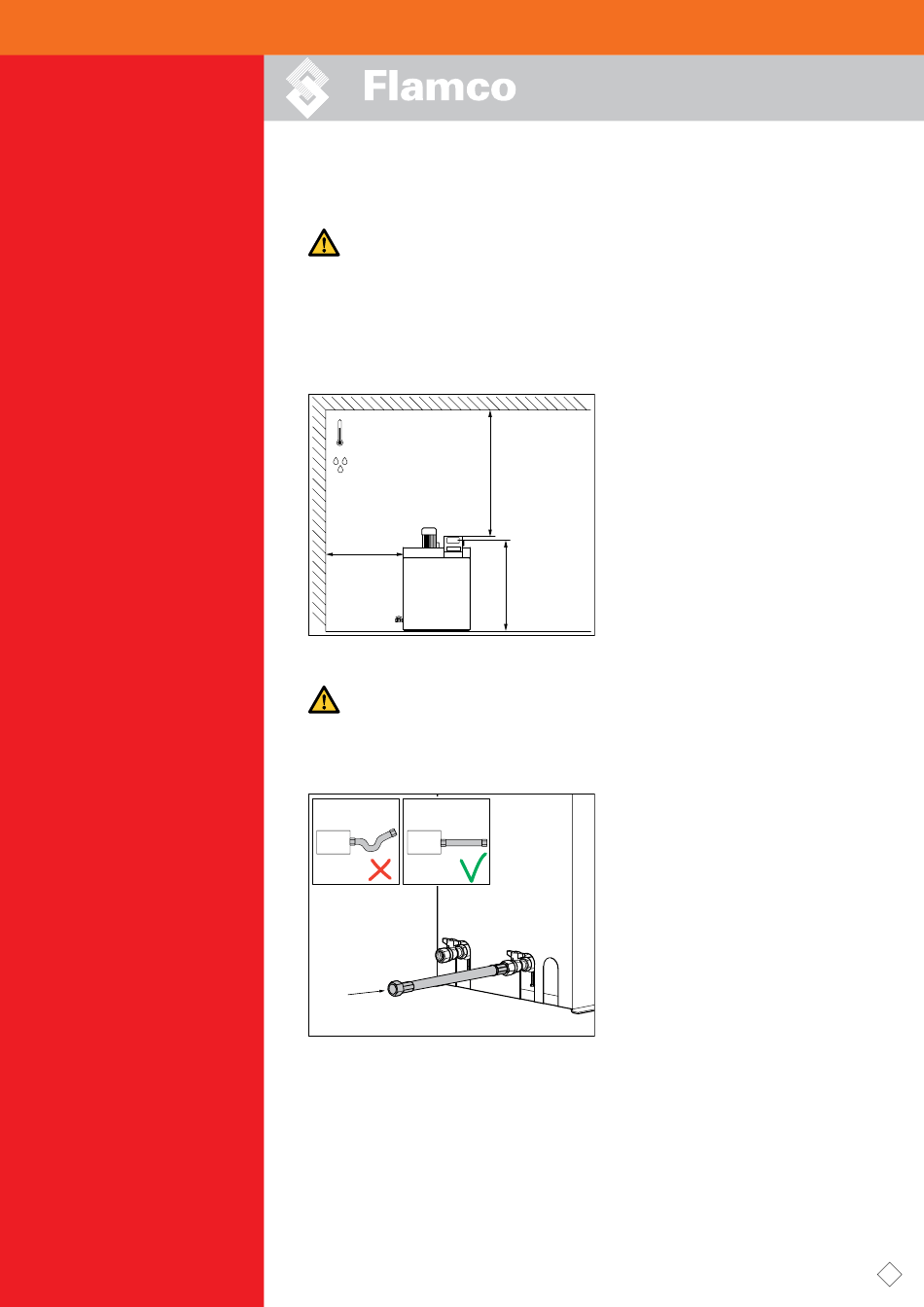

5.2. Omgevingsvoorwaarden
> 0 °C.....40 °C
< 80%
> 1 m
5.3. Hydraulische installatie
● Installeer de afsluiters vóór de slangaansluitingen.
● Werk alleen aan drukloze en afgekoelde drukaansluitingen.
● Zorg ervoor dat de systeemtemperatuur van 90 °C niet wordt overschreden. U kunt een optionele
thermische beveiliging voor dit doel gebruiken (samen met de unit te bestellen t.b.v. installatie in
ons bedrijf). Wordt een thermische beveiliging/STB gebruikt, houd er dan rekening mee dat deze
voorziening op 93 °C (overschrijdingstemperatuur) is ingesteld.
G1"
Zorg ervoor
● dat de automaat horizontaal staat;
● dat de navulmodule wordt geïnstalleerd in een
afgesloten, droge en vorstvrije ruimte;
> 1 m
● dat de aangegeven minimumafstanden in acht
genomen worden;
● dat de atmosfeer geen elektrisch geleidende
gassen of hoge concentraties stof en damp
bevat. Risico van explosie wanneer er brandbare
gassen zijn;
● dat de ruimte schoon en goed verlicht is.
- Relatieve luchtvochtigheid: niet condenserend.
1,3....1,7 m
- Vrij van trillingen.
- Vrij van hitte- en zonnestraling.
● dat de automaat vrij is van bijkomende lasten.
● Sluit de retourleiding van het systeem aan op de
inlaat van de ENA.
● De minimum nominale diameter van beide
leidingen is DN 25.
● De drukreductie mag alleen worden gebruikt
bij de fabrieksingestelde instellingen met de
stelknop volledig ingedraaid.
● Tevens moeten de schroefpluggen op de
ontluchtingsdoppen in de unit geopend zijn
(zoals ze zijn ingesteld voor verzending door de
fabriek).
8
