Installatie
a (mm)
b (mm)
c
85-104 140-175
M8
Korrektie van de hoogte
Pomp in aanzuiging (H +) of in toevoer (H -)
Hoogte (m) H fiktief (m)
0-500
0
501-800
0,5
801-1300
1,0
1301-1800
1,5
1801-2200
2,0
Vb. : hoogte 1100m. H fictive = 1m H reeël 2 m.
H gekorigeerd voor aanzuiging
H gekorigeerd voor toevoer
Kies in de tabel de Ø van de leiding in funktie van de
totale getrekte lengte t ssen de tank en de pomp.
Wanneer H gekorigeerd voor aanzuiging meer dan 4m is
voorzie eenn transfertpomp
(druk max 2 bar).
4
d
45°
H
(m)
dubbele leiding
pomp 60 l/h max
Ø 6/8mm Ø 8/10mm
4
17
3
14
2
12
1
10
0,5
0
- 0,5
- 1
- 2
- 3
2 + 1
= 3 m
2 - 1
= 1 m
9903 / 13 005 458A
L (m)
enkele leiding
US gal/h
0,60
1,00
Ø 4/6mm
54
80
48
47
70
42
40
60
36
34
51
30
9
31
46
28
8
27
42
25
7
24
-
-
6
21
-
-
4
14
-
-
-
8
-
-

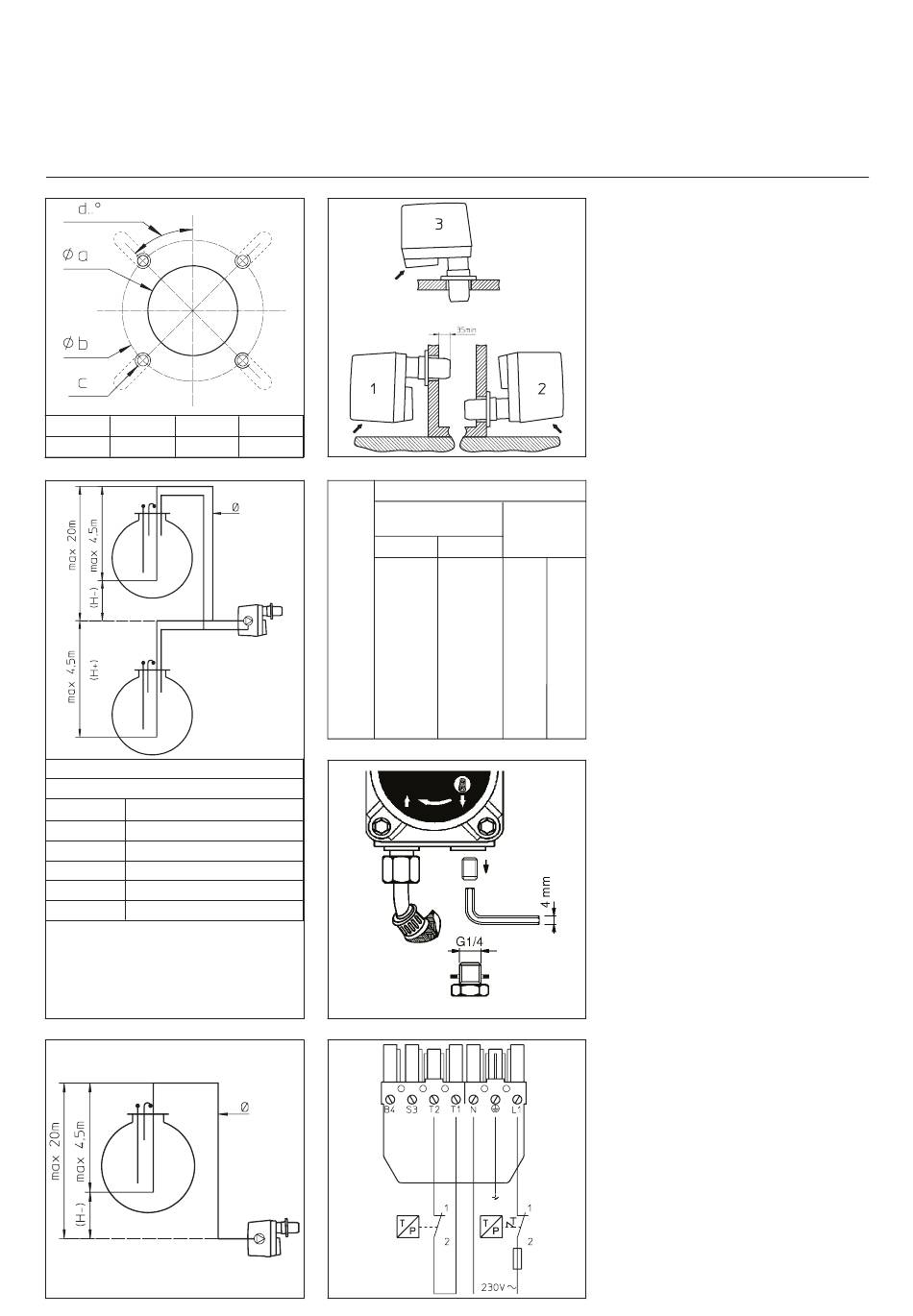

Opbouw
De bevestiging van de brander op de
ketel beantwoord aan normen. Als de
boringen niet bestaan kan de
flensdichting als model gebruikt
worden.
• Plaats de flens en zijn dichting op
de ketel. Kijk de dichtheid na.
De brander moet met 1 geplaatst
worden. Indien nodig mag deze in
standen 2 of 3 geplaatst worden.
Een aangepast frontaal plaatje is
beschikbaar op aanvraag.
• Plaats de branderkop in de flens
(penetratie: zie gebruiksaanwijzing
van de ketel).
• Bevestig de ring terwijl de
achterkant van de brander lichtjes
opgetild wordt.
Stookolieaansluiting
Bij het plaatsen van de soepele
leidingen op de stookolieleidingen,
moet er rekening gehouden worden
met het feit dat de brander verwijderd
moet kunnen worden.
Verbindingen met dubbele leidingen.
Het schema hiernaast laat toe
diameter en lengte L van de leidingen
te bepalen in verhouding met de
aanzuighoogte of de toevoerdruk H
(voor stookolie met een densiteit van
0,84 bij een temperatuur van 10°C, in
een installatie die max. één kraan,
één terugslagklep en vier bochten telt).
Verbindingen met één enkele leiding
(voor een tank bij toevoerdruk).
Verwijder de terugloopleiding, de
verbinding en de derivatiestop. Sluit af
met een cylindrische stop en een
dichting.
Elektrische verbinding
De elektrische installatie en de
verbinding van de brander moeten
gebeuren volgens de bestaande
normen.
De brander wordt geleverd met een
7-polige stekker waarin de elektrische
monofazigesetoevoer 230 V - 50 Hz
zich bevindt alsook de aarding en de
thermostaten. (zie afbeelding
hiernaast).
Nota: Aansluiting van een alarm
tussen S3 en N en van een urenteller
tussen B4 en N.
Sterkte van de beveiligingszekering : 6,3 A
–
Diameter van de geleiders : 1,5 mm²
–
