Onderhoud
Reiniging van de pomp
Als er ongerechtigheden in de bunkerpomp
terechtkomen, kan de stroom verminderen of stoppen.
Als dit gebeurt, moet u de pomp uit het frame
verwijderen, reinigen, opnieuw in elkaar zetten en weer
in het frame monteren.
1. Stop de Sand Pro, stel de parkeerrem in werking en
haal het sleuteltje uit het contact.
2. Koppel de hydraulische slangen los van de
tractie-eenheid. Plaats stofkappen op de onbedekte
hydraulische koppelingen.

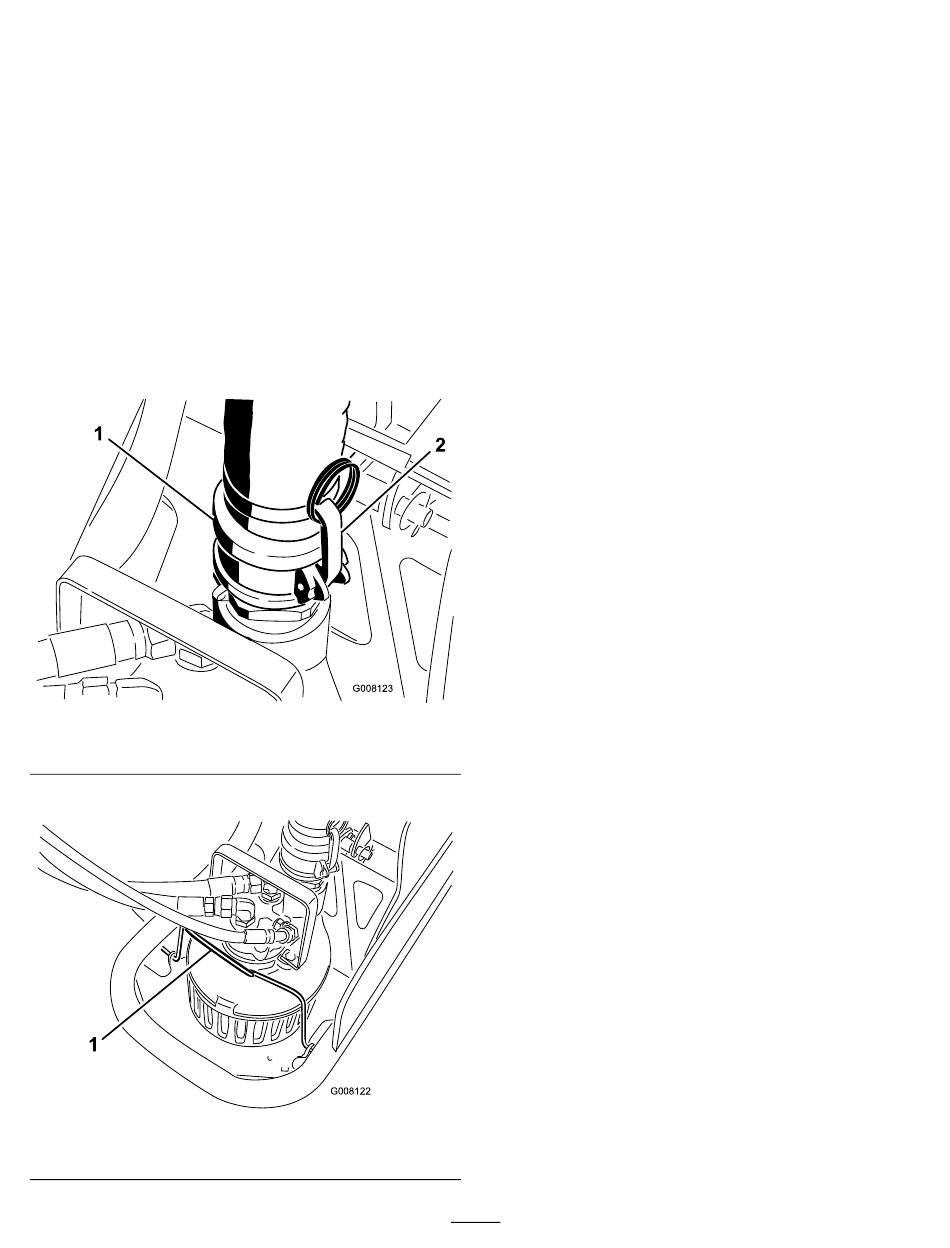

3. Maak de sluitingen los en koppel de afvoerslang los
van de pomp (Figuur 13).
1
Figuur 13
1. Afvoerslang
4. Draai de pompklem naar voren (Figuur 14).
1
Figuur 14
1. Pompklem
G008123
2. Sluiting
G008122
5. Schuif de pomp naar de achterkant van het frame en
til de pomp op bij de handgreep.
Demontage (Figuur 15)
6. Verwijder de (5) bevestigingsschroeven van de
afdekplaat en verwijder de afdekplaat.
7. Draai aan de pomprotor om vuil van de rotor en
de behuizing te verwijderen. Als het vuil niet kan
worden verwijderd, gaat u verder met de volgende
stap.
8. Verwijder de (3) schroeven waarmee de aanzuigflens
is bevestigd en verwijder deze.
9. Verwijder de (2) schroeven van de handgreep en
verwijder deze.
10. Verwijder de (4) schroeven van de hydraulische
motor en verwijder de kap van de hydraulische
motor, het gerotor-element met aandrijfpen en de
drukplaat.
2
11. Houd het rotorblad vast, schroef het rotorblad
los van de as. Gebruik hiervoor een sleutel die u
op de vlakken kanten op het kogellager plaatst.
Het rotorblad heeft een linkse draad zodat dit bij
verwijdering in tegengestelde richting moet worden
gedraaid.
12. Verwijder as en de lagerset door eerst de borgring te
verwijderen en vervolgens de as en de lagerset aan de
kant van de motor uit de pompbehuizing te drukken.
13. Verwijder de (2) lipafdichtingen door de afdichtingen
via de kant van de motor uit de pompbehuizing te
drukken.
Controleer de pomponderdelen
• Reinig alle onderdelen. U mag de hydraulische
onderdelen of de as NIET reinigen door deze te
schuren.
• Controleer de motoras op slijtage op het oppervlak
van de lipafdichtingen. Als er groeven van meer dan
0,076 mm diep op de as zitten, moet deze worden
vervangen.
• Controleer de hydraulische motoronderdelen op
slijtage. Als er stukjes metaal zijn losgeraakt of
vlekken op het oppervlak zitten, moeten alle
motoronderdelen worden vervangen.
• Controleer het oppervlak van het rotorblad tussen
de rotor en de aanzuigflens. Als het oppervlak sterk
versleten is of het rotorblad verbogen is, moet u dit
vervangen.
• Reinig de onderdelen die opnieuw worden gebruikt
met een oplosmiddel of een mild schoonmaakmiddel.
10
