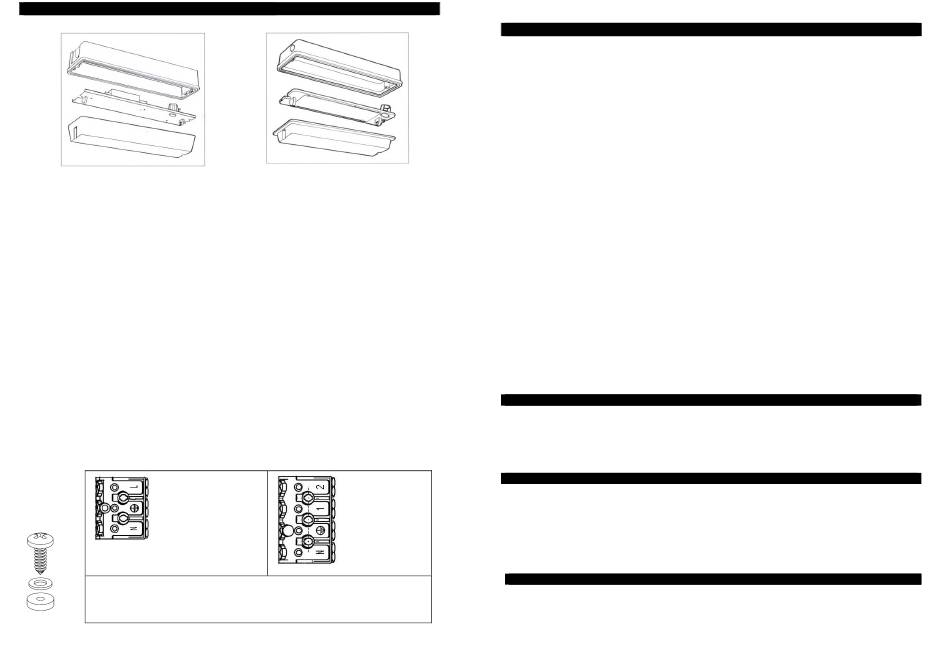

SAMENSTELLINGTEKENINGEN ARMATUREN
PVP
361 x 74 x 97 mm
L1=fasedraad/
schakeldraad
Aardedraad
N= nuldraad
D
E
Kleurcodering
Fasedraad (L1): bruin (internationale codering: niet lichtblauw of tweekleurig)
F
Schakeldraad (L1 of L2): zwart (internationale codering: niet lichtblauw of tweekleurig)
Aardedraad: altijd geelgroen
Nuldraad (N): altijd lichtblauw
Afbeelding 1
C
B
A
PVR
356 x 103 x 77 mm
L2 = schakeldraad
L1= fasedraad/
schakeldraad
Aardedraad
N= Nuldraad
Afbeelding 2
MONTAGE
Zorg ervoor dat onder spanningsvrije condities wordt gewerkt.
Voor montage van de armaturen maak gebruik van de samenstellingtekeningen.
C
Afschermkap A van huis C schroeven d.m.v. 2,5 mm binnenzeskant-
•
schroevendraaier
B
(voor onderdelen A, B en C zie samenstellingstekeningen linker pagina).
Montageplaat B uit huis C klikken met behulp van schroevendraaier.
•
Bij kabelinvoer kan gebruik gemaakt worden van de (standaard) kunststof tule,
•
maar ook van een PG wartel (niet meegeleverd). Hiervoor dient een gat met de
A
juiste diameter geboord te worden bij één van de op huis C aangegeven
centreerpunten.
Voer de kabel in door de tule of de PG-wartel.
•
Bij montage van onderdeel C tegen plafond of wand moet men GATEN BOREN IN
•
HUIS C van 5 mm. Breng over de bevestigingsschroeven of bouten (D) eerst de
bijgeleverde metalen sluitring (E) en daarna de rubberring (F) aan (zie afbeelding
1). Indien gebruik gemaakt wordt van andere schroeven, toch onderdeel E en F
gebruiken vanwege de afdichting. Gebruik bij voorkeur 2 spaanplaatschroeven 4x
45 mm, in combinatie met Nylon pluggen 6x 50 mm.
Let op: indien het gat in de tule te groot gemaakt wordt, of de PG wartel niet goed
wordt aangedraaid, is dit van negatieve invloed op de waterdichtheid.
Draden strippen op lengte en aansluiten op de kroonsteen (zie afbeelding 2).
•
Montageplaat B terugplaatsen in huis C, spiegelfolie van spiegel verwijderen en
•
lamp(en) monteren, waarna afschermkap A terug op huis C geplaatst kan worden.
Bij montage in een omgeving met hoge luchtvochtigheid kan er in het armatuur
condensvorming optreden. Na ingebruikname zal dit condensvocht binnen enkele weken
verdwenen zijn.
AANSLUITING TWEELAMPSUITVOERINGEN (2 VSA'S)
Tweelampsarmaturen met 2 VSA's of meer hebben de mogelijkheid om lampen apart te
schakelen of lampen samen te schakelen. Voor de laatste optie dient men een
doorverbinding in het aansluitblok te realiseren: hierbij moet de schakeldraad op zowel
L1 als L2 aangesloten worden. Dit kan bv met een doorlussing.
ONDERHOUDSADVIES
•
De armaturen kunnen worden schoongemaakt met allesreiniger voor huishoudelijk
gebruik. Het gebruikte middel moet oplosmiddelvrij zijn.
Wanneer de heldere polycarbonaat kappen vanwege graffiti of andere vervuiling
▪
onherstelbaar beschadigd zijn, kunnen vervangende kappen bij Lightronics besteld
worden. (adresgegevens:zie pagina 1). Hier kunnen ook andere reserveonderdelen
worden betrokken.
▪
AANSLUITING OP BEWEGINGSMELDERS
- De armaturen kunnen niet worden aangesloten op een bewegingsmelder
Pagina - 3 -
