Montage
Filters plaatsen
Info
De filters worden niet meegeleverd!
Kies de filters op basis van uw toepassingsbereik uit
ons filterassortiment. Plaats voor de eerste
inbedrijfstelling het door u gekozen filter.
Voor het in gebruik nemen moet de filterketen van het apparaat
op basis van het gewenste toepassingsbereik worden
geconfigureerd.
1. Open de spansluitingen (3) aan beide zijden van het
apparaat.
2. Verwijder de voorste afdekking (lucht-aanzuigopening 9).
3. Let bij de filtermontage op de correcte doorstroomrichting
volgens de richting van de luchtstroom (luchtstroming: van
achter naar voren)!
4. De eventueel geïnstalleerde grof- of fijnfilters uit het
apparaat verwijderen.
5. Verwijder het filterframe (10) uit het apparaat.
6. De eventueel geïnstalleerde grof- of fijnfilters uit het
filterframe (10) verwijderen.
7. Het eventueel geïnstalleerd filter voor zwevende stoffen of
het pocketfilter uit het apparaat verwijderen.
8. Plaats het filter voor zwevende stoffen of het pocketfilter
weer in het apparaat.
9. Plaats het groffilter en indien nodig het fijnfilter in het
filterframe (10).
10. Plaats het filterframe (10) weer in het apparaat.
11. Plaats de afdekking (luchtaanzuigopening 9) weer.
12. Sluit de spansluitingen (3).

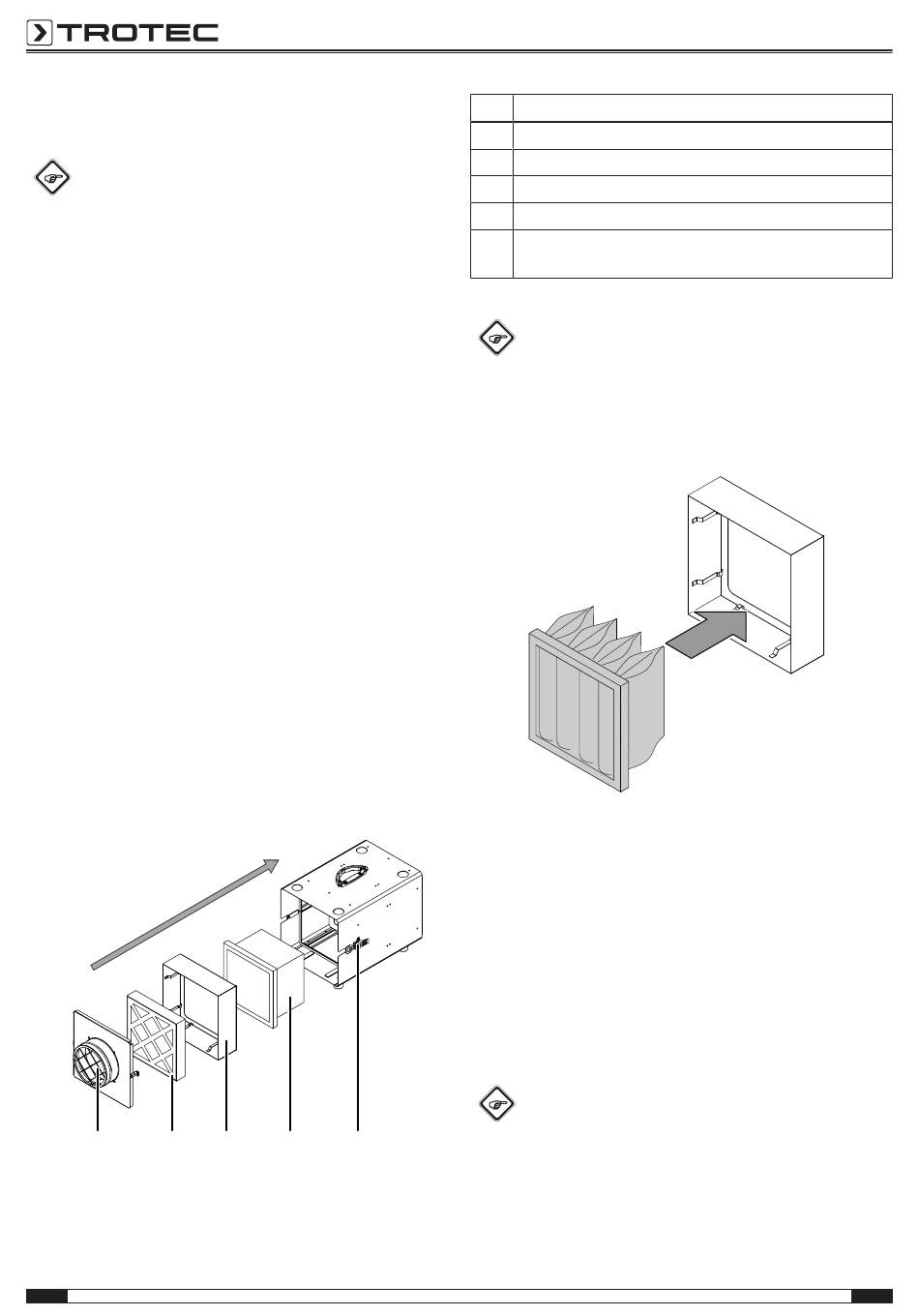

Schematische weergave van de filterketen (voorbeeld met
groffilter (11) en filter voor zwevende stoffen (12)):
9
11
6
10
12
3
Nr.
Aanduiding
3
Spansluitingen
9
Lucht-aanzuigopening
10
Filterframe
11
Z-Line G4
12
Filter voor zwevende stoffen E10 tot en met H14 /
stofklasse M + H
Gebruik van een pocketfilter
Info
Houd er graag rekening mee dat de volgorde van
plaatsing iets verschuift als een pocketfilter wordt
gebruikt. Dit wordt ook in het filterframe (10) geplaatst
en wel voor het groffilter.
Houd rekening met de filterketen van grof naar fijn.
Filterframe
Het filterframe kan worden uitgerust met een groffilter G en/of
een fijnfilter F. Het wordt aanbevolen minimaal een groffilter
voor de voorreiniging te gebruiken, zodat de gebruiksduur van
het nageschakelde filter wordt gemaximaliseerd.
• Groffilter G: Z-Line G4
• Fijnfilter F: Plissé M5 tot en met F9
Het groffilter moet zo worden ingebouwd dat het zich als eerste
in de luchtstroom bevindt.
Pocket- en Z-Line-filters moeten voor een optimaal rendement
verticaal worden ingebouwd.
Info
Brandt het waarschuwingslampje en klinkt het
waarschuwingssignaal, is nog altijd een luchtdebiet
van 500 m³/h gewaarborgd. De geplande
BG-richtlijnen adviseren in dit geval het vervangen van
het filter voor een effectieve filtering van schadelijke
stoffen.
luchtreiniger TAC 1500 S
NL
