Montage / demontage steen
Aanwijzing
Enkel aan het toestel werken als de netstekker van de kachel uit het
stopcontact is.
Aanwijzing
Bij de montage van de kachel geen voorwerpen (schroeven etc.) in de
brandstofvoorraad laten vallen. Ze kunnen de voedingsslak blokkeren en de
kachel beschadigen.
Aanwijzing
Tijdens alle werkzaamheden voorzichtig zijn voor uw handen. Gebruik zachte
ondergronden om de beschadiging van uw ondergrond te vermijden.
Voordat u de kachel van het net loskoppelt opent u elektrisch de deur met een
druk op de knop van het touchdisplay.

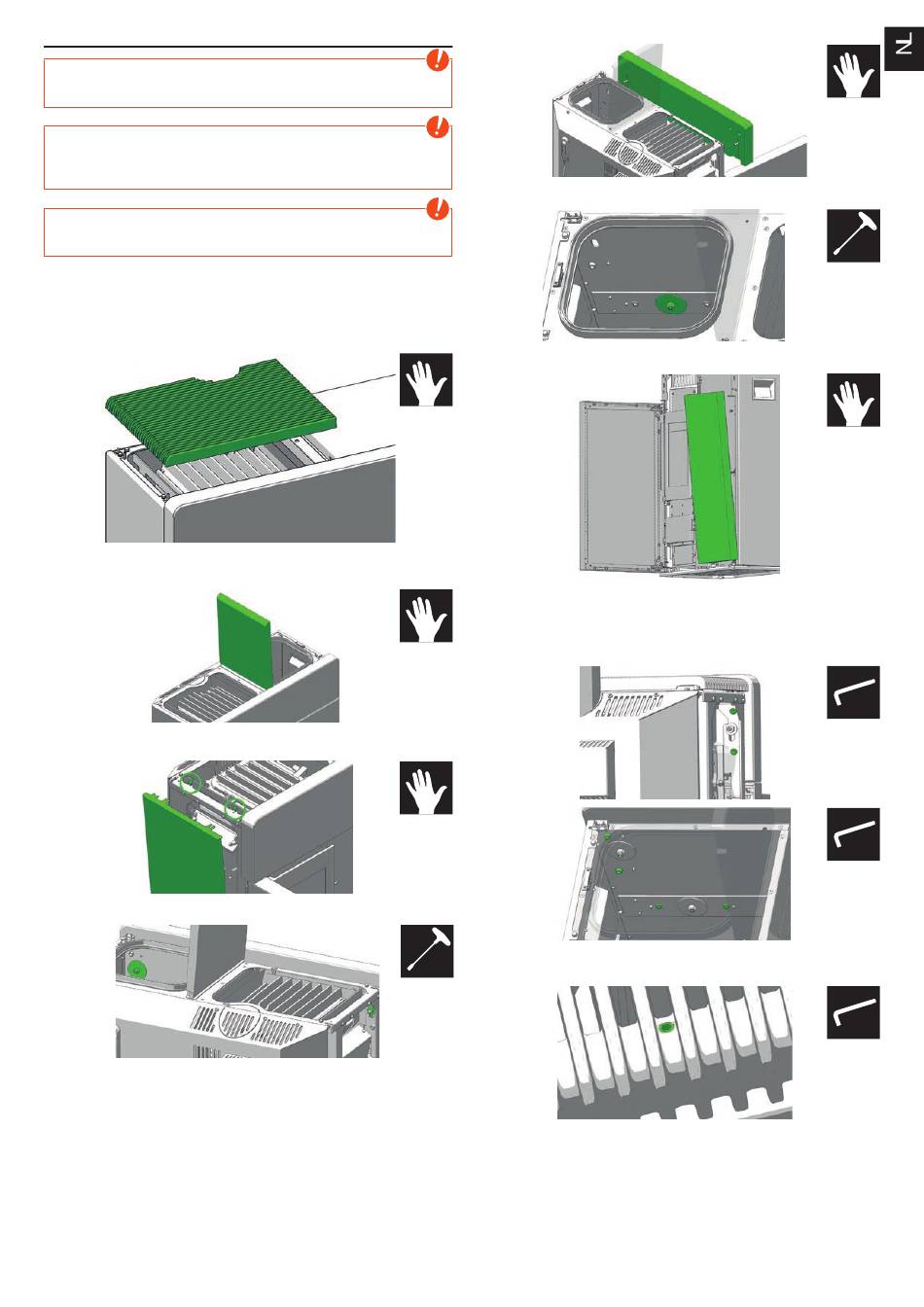

Verwijder het bovenste deksel van de kachel via de bovenzijde, deze kan u
eenvoudig opheffen.
Open voorzichtig het deksel van de pelletvoorraad tot aan de aanslag, in deze
positie blijft het deksel openstaan.
De zijpanelen zijn met 2 handbediende schroeven bevestigd. Schroef de
schroeven los en verwijder de zijpanelen (naar boven opheffen).
Verwijder de twee zeskantvijzen, incl. rondel.
U kan nu de steen naar de voorzijde verwijderen.
Voor de frontsteen rechts verwijder de zeskantvijs en de rondel.
Hef de steen omhoog en neem hem schuin naar voor af.
Monteer de verwijderde onderdelen in omgekeerde volgorde.
Met de stelschroeven, in het groen gemarkeerd, past u de positie van de stenen
aan totdat de stenen mooi in het vlak staan met de deur. U kan nu de stenen met
de zeskantvijzen bevestigen.
Voordat u het convectiedeksel plaatst controleert u de 4 inbusvijzen (groen
#13
gemarkeerd), deze moeten in hetzelfde oppervlak liggen van het deksel.
Plaats het convectiedeksel voorzichtig in de daarvoor voorziene openingen en
druk deze handmatig vast aan.
