Bedieningshandleiding
Noodstop-trekkoordschakelaars
1.7 Uitsluiting van aansprakelijkheid
Wij zijn niet aansprakelijk voor schade en bedrijfsstoringen die voortvloeien
uit montagefouten of het niet naleven van deze bedieningshandleiding.
Voor schade die ontstaat vanwege het gebruik van reserveonderdelen of
toebehoren, die niet door de fabrikant toegelaten zijn, is iedere vorm van
aansprakelijkheid van de fabrikant uitgesloten.
Om veiligheidsredenen is het eigenhandig herstellen, ombouwen
of veranderen van het component uitdrukkelijk verboden. Iedere
eigenmachtig uitgevoerde reparatie, ombouw of verandering is uit
veiligheidsoogpunt niet toegestaan, en ontslaat in voorkomend geval de
fabrikant van elke aansprakelijkheid en/of daaruit voortvloeiende schade.
2. Productbeschrijving
2.1 Bestelgegevens
Deze bedieningshandleiding geldt voor de volgende types:
ZQ 900-
➀ ➁
Nr.
Optie
Beschrijving
11
1 maakcontact (NO) / 1 verbreekcontacten (NC)
➀
13
1 maakcontact (NO) / 3 verbreekcontacten (NC)
22
2 maakcontact (NO) / 2 verbreekcontacten (NC)
02
2 verbreekcontacten (NC)
04
4 verbreekcontacten (NC)
zonder noodstopknop
➁
N
met noodstopknop
Alleen bij een correcte uitvoering van de montage, zoals in
deze handleiding beschreven, blijft de veiligheidsfunctie en
dus de conformiteit met de Machinerichtlijn behouden.
2.2 Speciale versies
Voor speciale versies die niet in de typesleutel onder 2.1 vermeld
worden, gelden de vermeldingen hiervoor en hierna, voor zover zij
overeenstemmen met de serieversies.
2.3 Bestemming en gebruik
Noodstop-trekkoordschakelaars worden gebruikt aan machines en
installaties, waar het noodstopcommando op elke willekeurige plaats
van het koord geactiveerd moet kunnen worden. Een ruk aan het
gespannen trekkoord, een breuk van het koord of het drukken van
de optionele noodstopknop zorgt ervoor dat de schakelfunctie van de
noodstop-trekkoordschakelaar geactiveerd wordt (zie afbeelding 1).

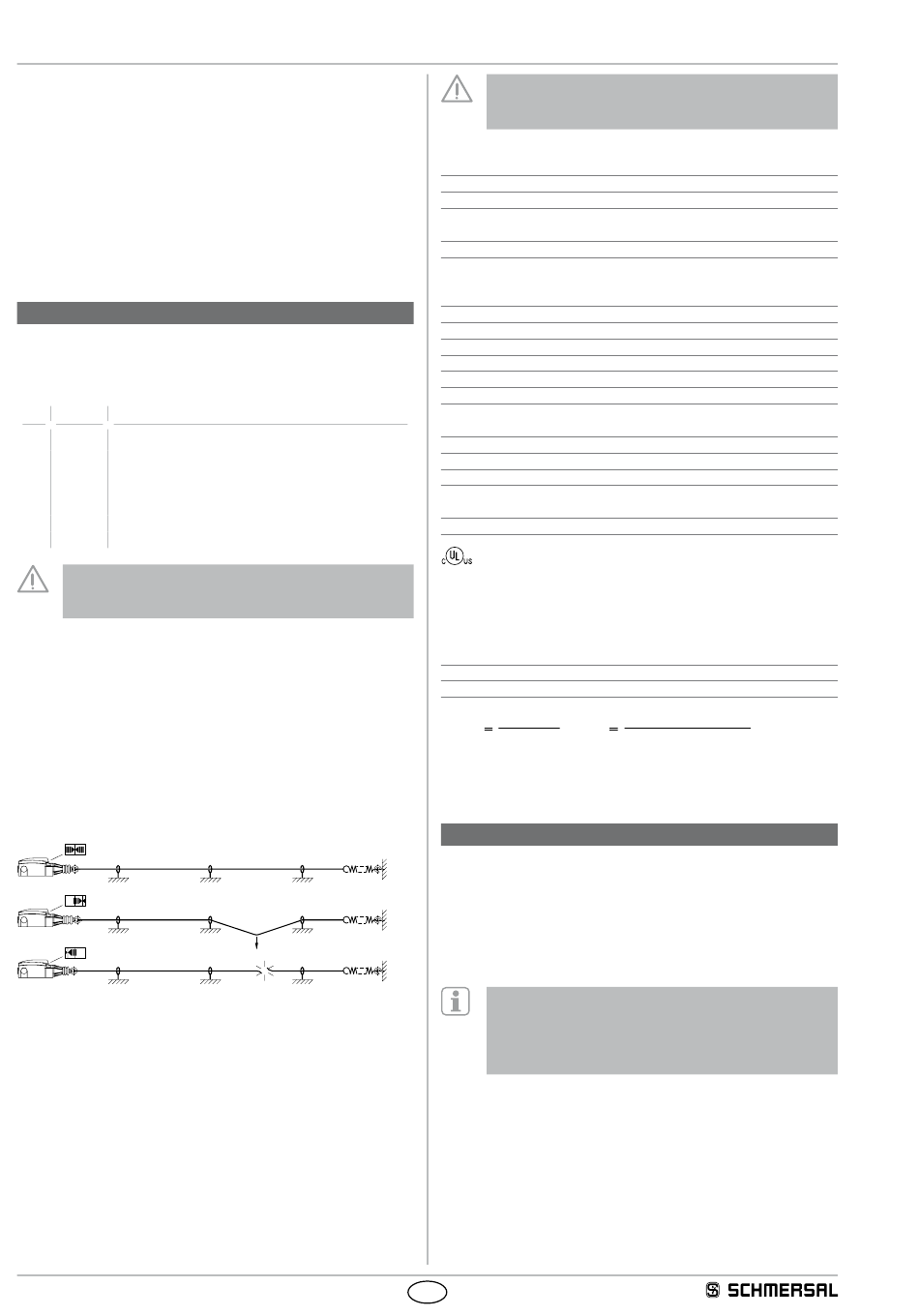

Afbeelding 1: positieaanduiding en bediening
Opbouw/werkingsprincipe
De noodstop-trekkoordschakelaars van de serie ZQ 900 worden
door het voorspannen van het koord in bedrijfstoestand geplaatst.
De maximaal twee schakelementen binnenin zijn uitgerust met 2 of
4 contacten, waarbij in gespannen toestand de verbreekcontacten
gesloten en de maakcontacten geopend zijn.
Na het activeren van de noodstopfunctie zorgt een
blokkeermechanisme ervoor dat het noodstopcommando behouden
wordt, totdat de schakelaar door het drukken van de blauwe resetknop
manueel ontgrendeld wordt. Voordat het noodstopsignaal gereset
wordt, moet de oorzaak van de bediening opgespoord worden.
Een reset is alleen mogelijk als het koord correct voorgespannen is
(positieaanduiding in het midden, zie afbeelding 1).
2
1
0
F
0
NL
Het volledige concept van de besturing, waarin de
veiligheidscomponent geïntegreerd wordt, moet gevalideerd
worden volgens de relevante normen.
2.4 Technische gegevens
Voorschriften:
IEC 60947-5-1, IEC 60947-5-5, ISO 13850
Behuizing:
Deksel:
Afdichting:
- ZQ 900-...-N:
Contactmateriaal:
Schakelsysteem:
wisselcontact met dubbele onderbreking,
sprongschakeling met gedwongen verbrekende verbreekcontacten
Aansluitwijze:
Kabeldoorsnede:
Kabelingang:
Nominale impulsspanningsvastheid U
Nominale isolatiespanning U
:
i
Thermische stroom I
:
the
Nominale bedrijfsstroom / -spanning I
Gebruikscategorie:
Kortsluitvastheid:
Omgevingstemperatuur:
Kabellengte:
omgevingstemperatuurbereik (zie afbeelding 3)
Mechanische levensduur:
Input terminal wire size AWG: 14-22
Max. Torque: 7 Lb In
Use solid or stranded copper conductors only.
2.5 Veiligheidsclassificatie
Voorschriften:
B
(verbreekcontact):
10D
Gebruiksduur:
B
10D
n
MTTF
op
D
0,1 x n
op
(Vermeldingen kunnen variëren afhankelijk van de
toepassingsspecifieke parameters h
3. Montage
3.1 Algemene montage-instructies
De montage mag uitsluitend door gemachtigd vakpersoneel uitgevoerd
worden. De noodstop-trekkoordschakelaar wordt via twee schroeven
(tussenafstand 40 mm of 48 mm) gemonteerd, op een plaats waar hij
zonder gevaar manueel ontgrendeld kan worden. De component moet
zo geïnstalleerd worden dat de volledige lengte van het koord zichtbaar
is vanaf de schakelaar.
Volgens IEC 60947-5-5 mogen de maximale verticale
trekkracht tot bediening van 200 N en de maximale weg
van 400 mm niet overschreden worden. Om de vereiste
bedieningsweg te bereiken moet voldoende ruimte
voorzien worden.
Bij spanlengtes van meer dan 10 m zijn om de 3 tot 5 m kabelsteunen
vereist. Om bij sterk vibrerende machines resonantievibraties in het
koord te vermijden, raden wij aan variërende tussenafstanden te
voorzien voor de kabelsteunen. Montage: zie afbeelding 2.
ZQ 900
Drukgegoten-Zn legering, gelakt.
Kunststof
IP65, IP67 volgens IEC 60529
1 tot 4 verbreekcontacten
Schroefklemmen
max. 2,5 mm² (incl. adereindhulzen)
3 x M20 x 1,5
:
imp
/U
:
4 A / 230 VAC,
e
e
1 A / 24 VDC
AC-15, DC-13
6 A gG D-zekering (EN 60269-1)
–25 °C ... +70 °C
max. 75 m in functie van het
> 1 miljoen schakelingen
ISO 13849-1
100.000
20 jaar
d
x
x
3600
s/h
h
op
op
t
cycle
, d
en t
en de belasting.)
op
op
cycle
IP65
Zilver
6 kV
500 V
6 A
